2.6.2. Einfügen aus der Norm- und Kaufteile Bibliothek via "PARTdataManager"

2.6.2.1. Platzierung
2.6.2.2. "In Zylinderbohrung"
2.6.2.3. "Auf Fläche"
2.6.2.4. "Berührende Flächen"
2.6.2.5. Einfügen Modell - Mustererkennung

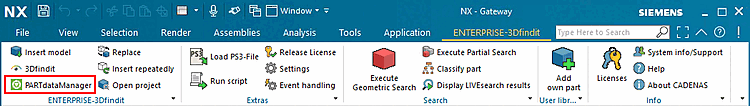

PARTdataManager (Abb. beispielhaft aus NX)

PARTdataManager (Abb. beispielhaft aus NX)

Im Folgenden ist beschrieben, wie Sie ein Bauteil aus PARTdataManager in Ihr 3D-CAD-System einfügen.

[Hinweis]Hinweis

Es ist der Standard-Ablauf beschrieben.

Bei einigen CAD-Systemen finden Sie noch weitere Informationen im CAD-spezifischen Kapitel.

[Hinweis]Hinweis

Für bestimmte Teile wie z.B. Schrauben werden von Seiten 3Dfindit automatische Platzierungsmethoden angeboten.

  1. Klicken Sie im 3Dfindit-Menü auf PARTdataManager bzw. Einfügen Modell [Insert model] .

    -> Die Ansicht wechselt zu PARTdataManager.

  2. Wählen Sie in der Teileauswahl [Part selection] das gewünschte Bauteil aus. [8]

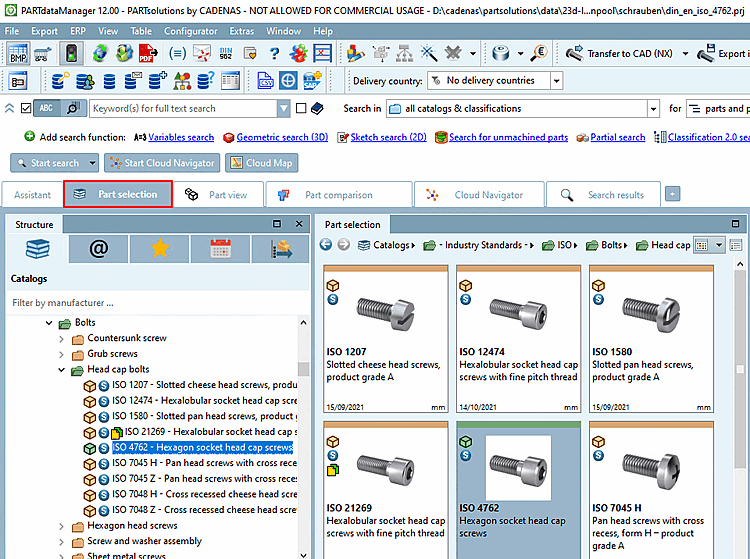

    PARTdataManager - Teileauswahl [Part selection]

    PARTdataManager - Teileauswahl [Part selection]

  3. Bestimmen Sie in der Teileansicht [Part view] die gewünschte Ausprägung.

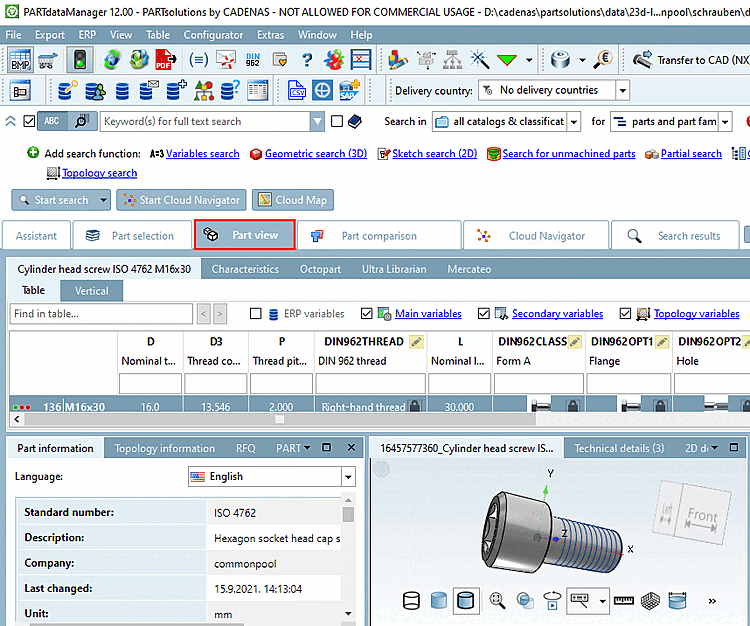

    PARTdataManager - Teileansicht [Part view]

    PARTdataManager - Teileansicht [Part view]

  4. Klicken Sie auf die Schaltfläche . [9]

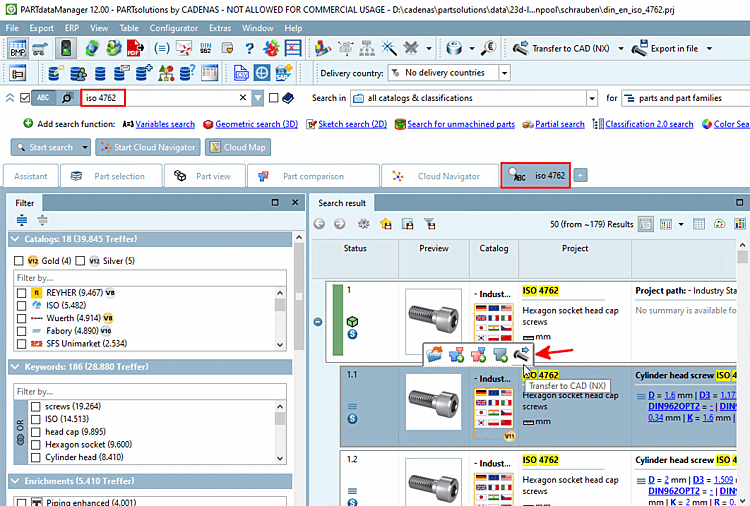

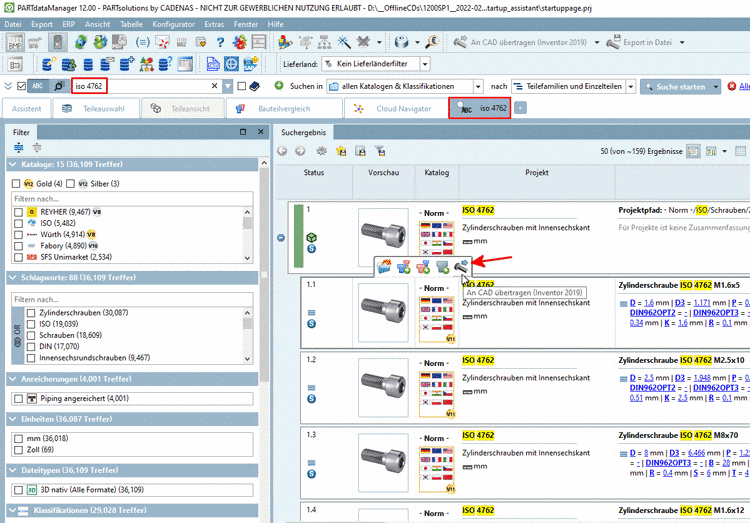

    Wenn Sie eine Suche durchgeführt hatten, können Sie auch direkt aus den Suchergebnissen heraus exportieren.

    -> Die Ansicht wechselt wieder zurück zum CAD-System.

  5. Im CAD-System erscheint der 3Dfindit-Platzierungsdialog.

    [Hinweis]Hinweis

    Der Platzierungsdialog steht für die Schnittstellen von Inventor, Creo Parametric, Solid Edge, SolidWorks und NX zur Verfügung. Bei anderen CAD-Systemen nehmen Sie die Platzierung mit den Standard-Methoden Ihres CAD-Systems vor.

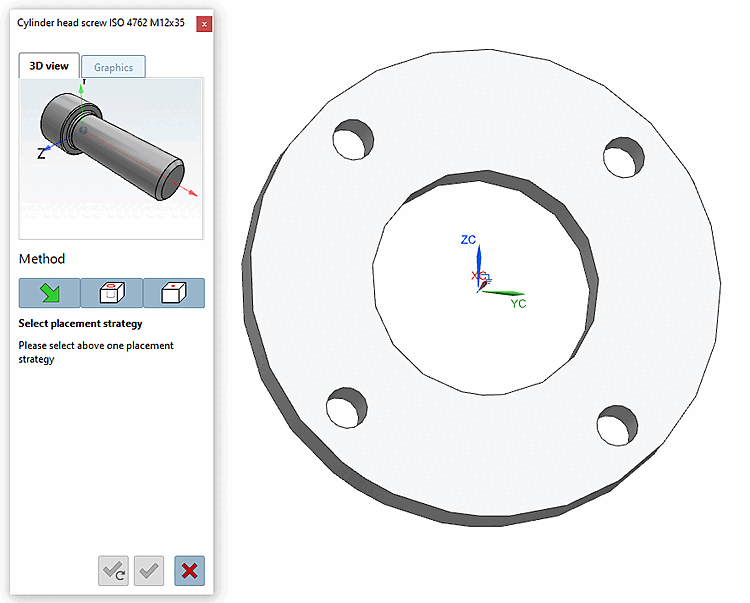

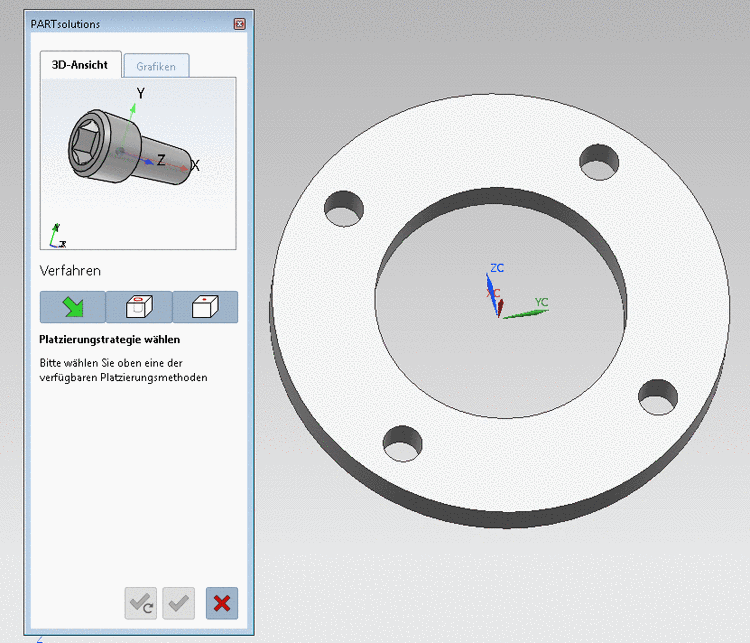

    Platzierungstrategie wählen [Select placement strategy]

    Platzierungstrategie wählen [Select placement strategy]

  6. Wählen Sie eine Platzierungsmethode:

    1. CAD-System (Standard-CAD-Platzierungsmethode)

      [Hinweis]Hinweis

      Diese Platzierungsmethode steht immer zur Verfügung.

    2. In Zylinderbohrung [In Cylinder] (3Dfindit Platzierungsmethode)

      z.B. zur Platzierung von Schrauben, aber auch von Lagern auf Wellen

      Erstellt automatisch die benötigten Platzierungsbedingungen um den Körper in einem zylinderförmigen Loch zu platzieren. [Create automatic references to place a body in a cylinder hole.]

    3. Auf Fläche [On surface] (3Dfindit Platzierungsmethode)

      Erstellt automatisch die benötigten Platzierungsbedingungen um den Körper orthogonal auf der Oberfläche zu platzieren [Create mates for placement on planar face]

    4. Berührende Flächen [Touching Surfaces] (3Dfindit Platzierungsmethode)

      z.B. zur Platzierung von Senkschrauben

      Platzierung mittels zweier Berührungsflächen [Placement with coincident faces]

    [Hinweis]Hinweis

    Für Platzierungsmethoden, die nicht verfügbar sind, sind die entsprechenden Schaltflächen ausgeblendet. Insbesondere bei Verschraubungselementen stehen mehrere Methoden zur Verfügung.

    [Hinweis]Hinweis

    Evtl. werden CAD-spezifische Dialoge angezeigt. Nehmen Sie die entsprechenden Eingaben vor.

    -> Die 3D-Ansicht [3D view] im Platzierungsdialog zeigt nun die möglichen Anfügepunkte. Sollten mehrere Anfügepunkte möglich sein, werden im Platzierungsdialog entsprechende Hinweise angezeigt.

    -> Im Platzierungsdialog auf der Registerseite Grafiken [Graphics] finden Sie 3D-Bilder des Bauteils oder technische Ansichten (sofern vorhanden).

    -> Im Platzierungsdialog werden nun folgende Schaltflächen angezeigt:

    Mehrfach platzieren [Place multiple] (und Dialog geöffnet lassen)
    Einmal platzieren [Place once] (und Dialog schließen)
    Dialog schließen [Close dialog] (ohne Platzierung)

    Mehrfaches Platzieren [Multiple placement]: Die Aktivierung des Auswahlkästchens ermöglicht das direkte, wiederholte Platzieren im CAD, ohne jedes mal die Schaltfläche Mehrfach platzieren [Place multiple] benutzen zu müssen. [10]

    [Hinweis]Hinweis

    Hintergrundinformationen:

    Die im konkreten Fall angezeigten Platzierungsmethoden sind abhängig vom Bauteiltyp.

    Nicht alle Bauteile im Normenkatalog sind für die intelligente Platzierungsmethode klassifiziert. Die Methode "Standardplatzierung" steht immer zur Verfügung. Aktuell wird von den Schnittstellen intelligentes Platzieren bei rotationssymmetrischen Teilen wie z.B.: Schrauben, Muttern, Scheiben und Lagern unterstützt.

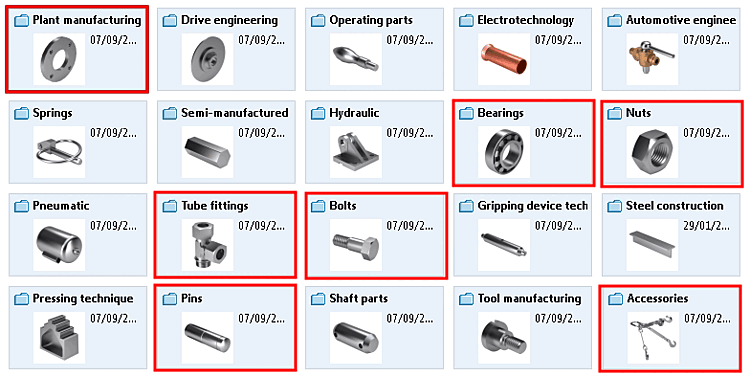

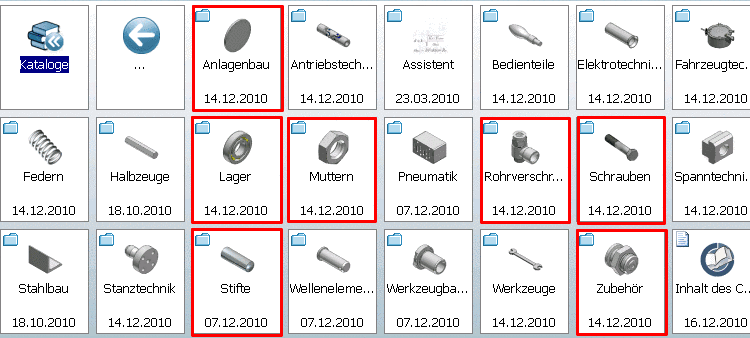

    Die folgende Abbildung gibt eine Übersicht, bei welchen Teilen intelligentes Platzieren möglich ist.



[8] Eine detaillierte Beschreibung von PARTdataManager finden Sie unter Abschnitt 3.1, „ PARTdataManager “.

[9] Sie können das Bauteil auch mittels "Export in Datei [Export in file]" exportieren. Detaillierte Informationen hierzu finden Sie unter Abschnitt 3.1.9, „ Export in verschiedene Dateiformate (ohne 3Dfindit-Schnittstelle) “.

[10] Bei bestimmten CAD-Systemen ist die Funktion bei allen Platzierungsmethoden verfügbar, bei anderen nur bei der Standard-CAD-Platzierungsmethode. Wenn die Methode nicht zur Verfügung steht, dann erscheint das Auswahlkästchen ausgegraut.
