5.12.1. Pourquoi classifier ?

Les pièces classées ont une valeur ajoutée à bien des égards :

Exemples:

  • Amélioration des options de recherche et de découverte.

    Les pièces déclarées se retrouvent dans 3Dfindit ou PARTdataManager lors de la sélection des pièces sous les différentes classifications.

    • By Categories : Classification par catégories

    • By Countries : classification selon les pays dans lesquels l'entreprise concernée distribue ses produits ou a des succursales.

    • By Functionality : classification par fonction

    • CNS : Classification CADENAS utilisée par exemple pour l'intégration CAO (informations de placement, éléments publiés et attributs) ou numéro de commande, code de type, informations de certificat. Pour plus de détails, voir Section 5.12.3.6, « Classification (CNS)  ».

    • Pays de livraison

    • ECLASS : Système de classification standardisé pour les groupes de produits et les caractéristiques des produits

    • ETIM (ElektroTechnisches InformationsModell) 4.0 : classification axée sur les exigences du secteur électrique

    • FSF : Classification pour l'infrastructure et les véhicules ferroviaires

    • ICS (International Classification Standards) : Système de classification international pour la saisie de tous les secteurs et activités économiques dans lesquels des normes techniques sont appliquées.

    • IFC : classification selon une norme internationale ouverte pour l'échange de modèles de bâtiments

    • IFC4

    • PARTconnection : classification des raccords

    • Revit

    • Normes : système de normalisation fourni par CADENAS. Il est structuré en trois niveaux selon le numéro DIN.

    • Normes BN

    • Normes GN

    • Normes Wuerth

    • UNSPSC : classification des produits établie par les Nations unies. La norme représente un schéma de classification universel pour les groupes de produits les plus divers à utiliser dans le monde entier.

    • VDI 3805 : Equipement technique des bâtiments

    Pour le 3Dfindit, voir Section 5.2.2, « Sélectionner la classification » in ENTERPRISE 3Dfindit - Utilisateurs

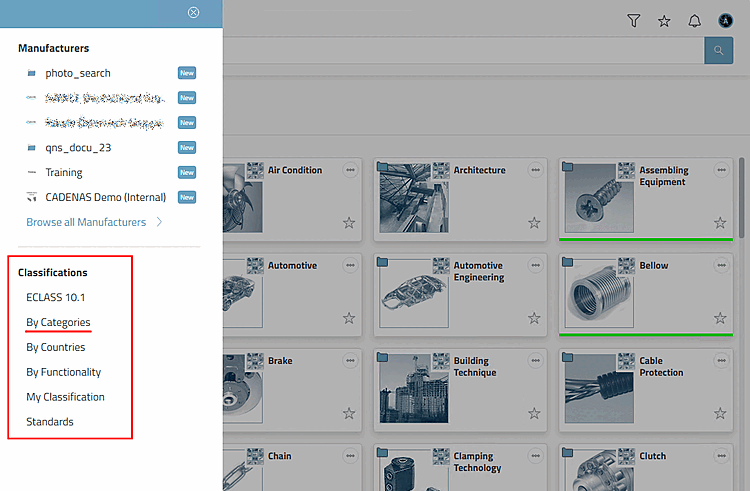

    Classifications dans 3Dfindit

    Classifications dans 3Dfindit

    Les valeurs de classe et de caractéristique peuvent également être utilisées dans la recherche.

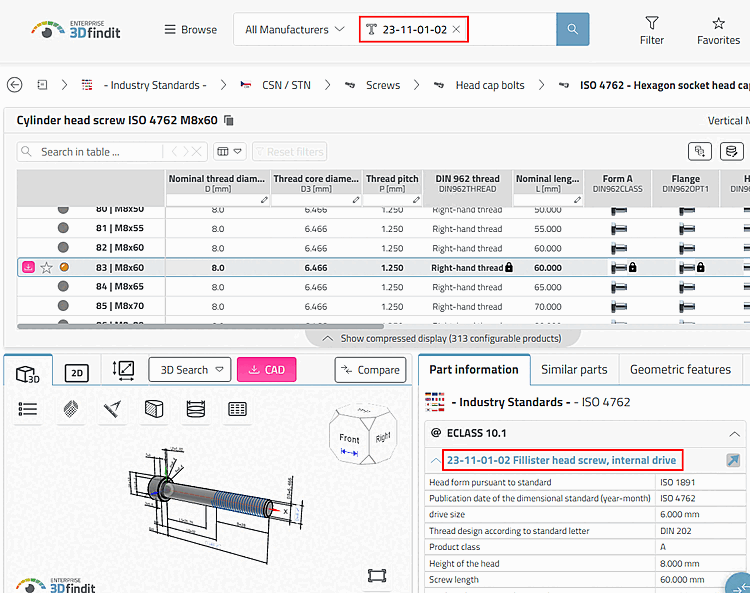

    Exemple : recherche avec le numéro ECLASS dans 3Dfindit

    Exemple : recherche avec le numéro ECLASS dans 3Dfindit

    Pour PARTdataManager, voir Section 2.1.6.4.12.4, « Sélection "Classifications  » in PARTsolutions - Utilisateurs

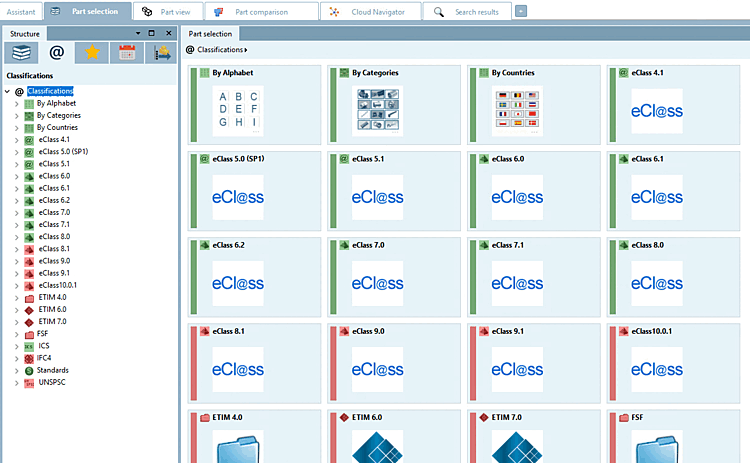

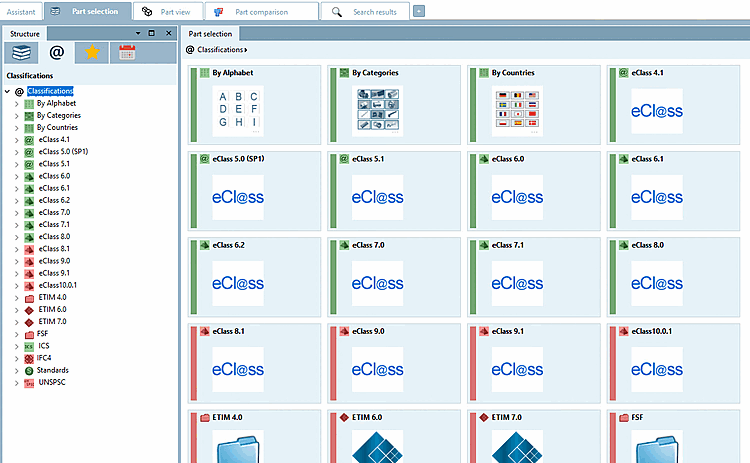

    Classifications dans PARTdataManager

    Classifications dans PARTdataManager

    Les valeurs de classe et de caractéristique peuvent également être utilisées dans la recherche.

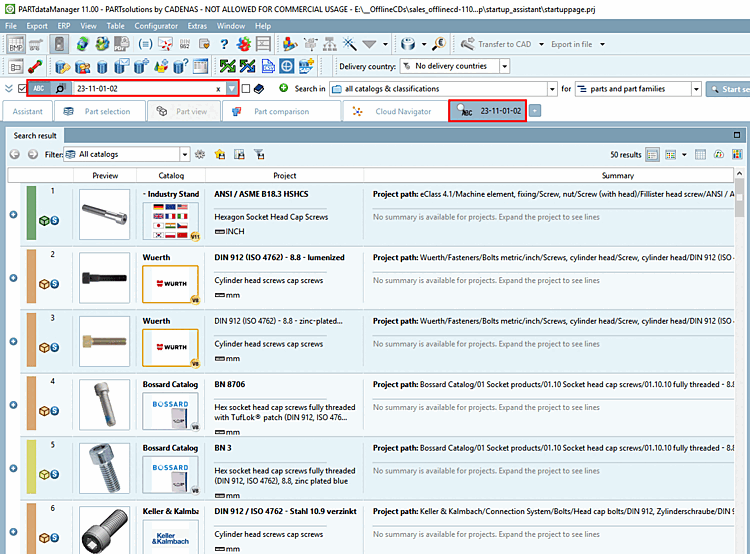

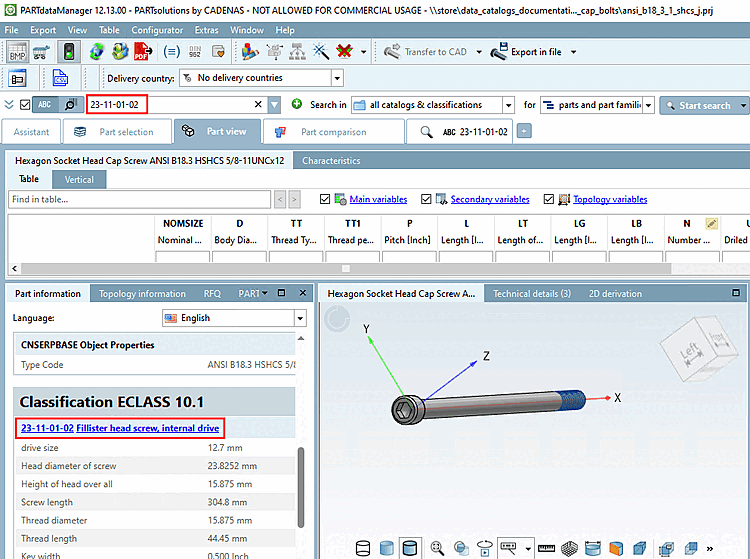

    Exemple : recherche avec le numéro ECLASS

    Exemple : recherche avec le numéro ECLASS

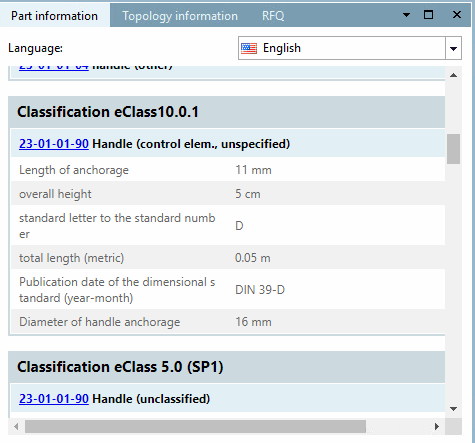

  • Dans la fenêtre de docking Informations sur la pièce [Part information] (voir ci-dessus), vous trouverez toutes les informations sur les différentes classifications selon lesquelles la pièce a été classée.

  • Dans la mesure où l'option Afficher les variables de classe [Show class variables] a été activée sous Outils [Extras] > Paramètres [Settings] > Tableau [Table] (dans l'exemple suivant ECLASS 7.1), les variables de classe sont également affichées dans les en-têtes de colonne respectifs du tableau (PARTdataManager).

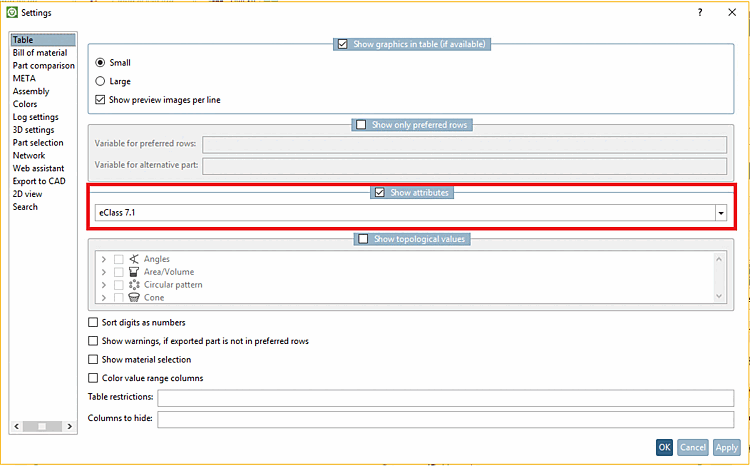

    Afficher les variables de classe [Show class variables] - activer

    Afficher les variables de classe [Show class variables] - activer

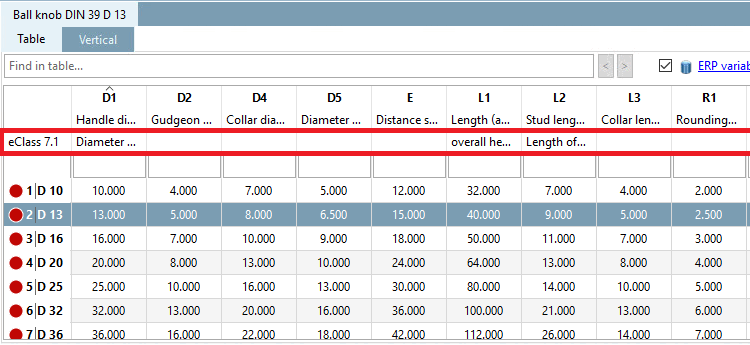

    Variables de classe dans le PARTdataManager

    Variables de classe dans le PARTdataManager

  • Placement intelligent via la boîte de dialogue de placement

    Voir à ce sujet le site Section 5.12.10, «  Classification des éléments normalisés pour le dialogue de placement  ».

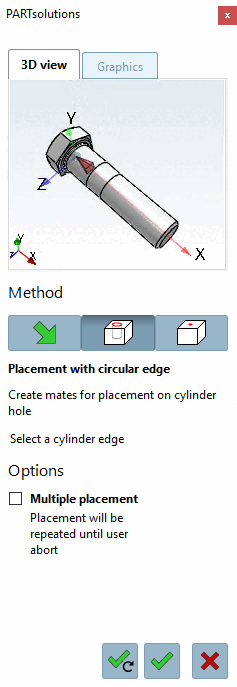

    Choix possible : Dialogue de placement 3Dfindit

    Choix possible : Dialogue de placement 3Dfindit

  • Transfert des valeurs de classification vers des systèmes tiers tels que CAD/PDM/PLM (voir par exemple Section 5.12.11, « Classifier les pièces électriques  », Section 5.12.12, « Classer les pièces BIM  » ou Section 5.12.13, « Classification du piping  »)
