5.12. Klassifizieren
5.12.1. Warum klassifizieren?
Zurück  Weiter

5.12.1. Warum klassifizieren?

Klassifizierte Teile haben in vielerlei Hinsicht einen Mehrwert:

Beispiele:

  • Such- und Finde-Optionen werden verbessert.

    Die deklarierten Teile sind in 3Dfindit bzw. PARTdataManager bei der Teileauswahl unter den verschiedenen Klassifikationen wiederzufinden.

    • By Categories: Klassifizierung nach Kategorien

    • By Countries: Klassifizierung nach Ländern, in denen die jeweilige Firma Produkte vertreibt, bzw. Niederlassungen hat

    • By Functionality: Klassifizierung nach Funktionen

    • CNS: CADENAS-Klassifikation verwendet z.B. für die CAD-Integration (Platzierungsinformationen, Publizierte Elemente und Attribute) oder Bestellnummer, Typcode, Zertifikat-Informationen. Für Details siehe Abschnitt 5.12.3.6, „Klassifikation (CNS) “.

    • Delivery Countries

    • ECLASS: Standardisiertes Klassifikationssystem für Warengruppen und Warenmerkmale

    • ETIM (ElektroTechnisches InformationsModell) 4.0: Klassifikation ausgerichtet an den Anforderungen der Elektrobranche

    • FSF: Klassifizierung für Fahrweg und Schienenfahrzeuge

    • ICS (International Classification Standards): Internationales Klassifikationssystem zur Erfassung aller ökonomischen Sektoren und Tätigkeiten, bei denen technische Standards angewendet werden

    • IFC: Klassifizierung nach einem internationalen offenen Standard für den Austausch von Gebäudemodellen

    • IFC4

    • PARTconnection: Verschraubung-Klassifizierung

    • Revit

    • Standards: Von CADENAS mitgeliefertes Normierungssystem. Es ist dreistufig gegliedert nach der DIN-Nummer.

    • Standards BN

    • Standards GN

    • Standards Wuerth

    • UNSPSC: Durch die Vereinigten Nationen vorgegebene Produktklassifikation. Der Standard stellt ein universales Klassifikationsschema für unterschiedlichste Produktgruppen zum weltweiten Einsatz dar.

    • VDI 3805: Technische Gebäudeausrüstung

    Für 3Dfindit vergleiche hierzu Abschnitt 5.2.2, „Klassifikation auswählen“ in ENTERPRISE 3Dfindit - Anwender

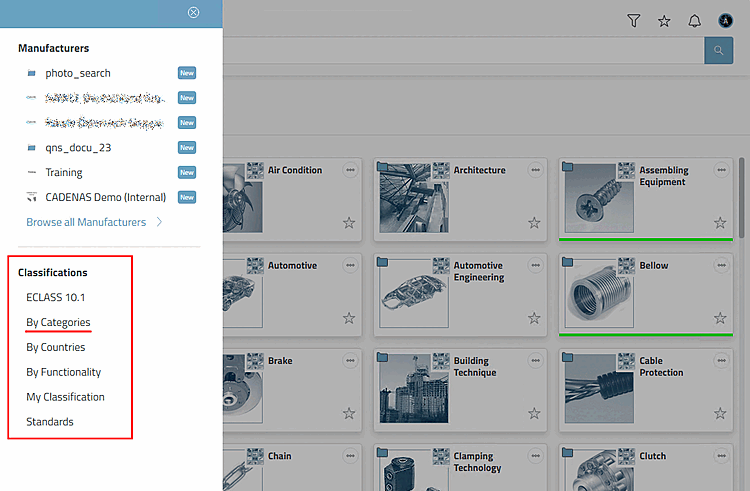

    Klassifikationen [Classifications] in 3Dfindit

    Klassifikationen [Classifications] in 3Dfindit

    Klassen- und Merkmalswerte können auch in der Suche verwendet werden.

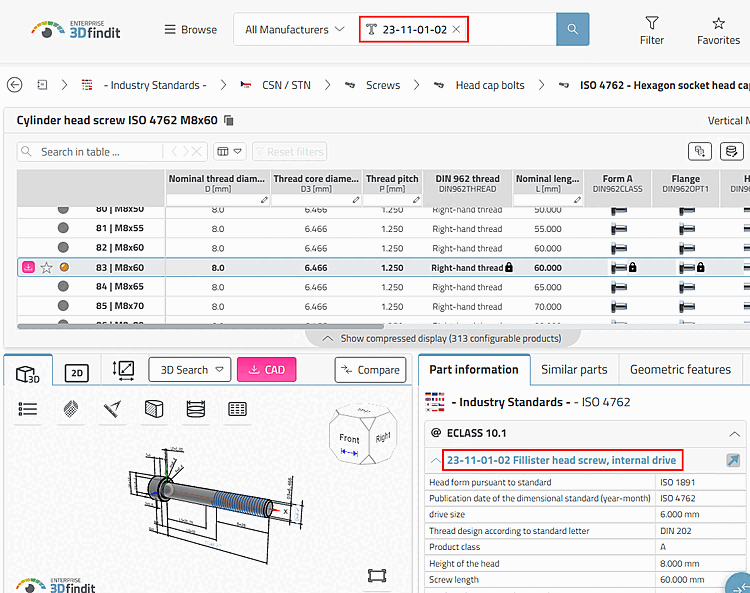

    Beispiel: Suche mit ECLASS-Nummer in 3Dfindit

    Beispiel: Suche mit ECLASS-Nummer in 3Dfindit

    Für PARTdataManager vergleiche hierzu Abschnitt 2.1.6.4.12.4, „Auswahl "Klassifikationen" “ in PARTsolutions - Anwender

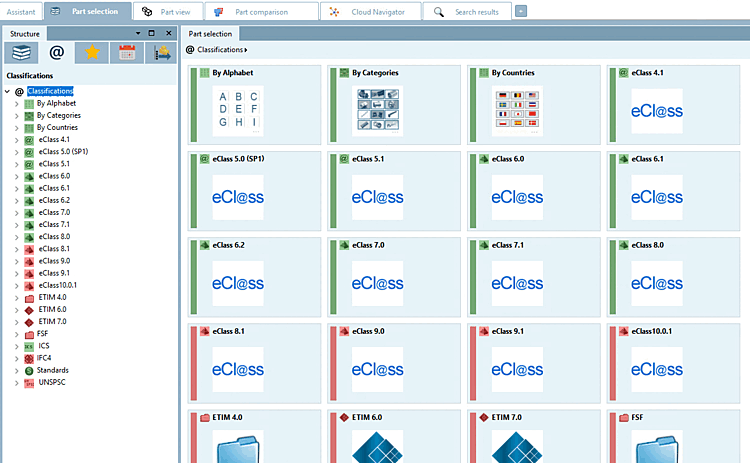

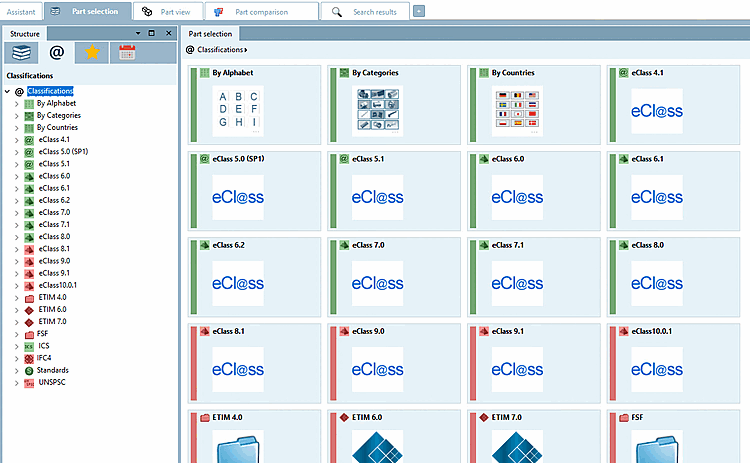

    Klassifikationen [Classifications] in PARTdataManager

    Klassifikationen [Classifications] in PARTdataManager

    Klassen- und Merkmalswerte können auch in der Suche verwendet werden.

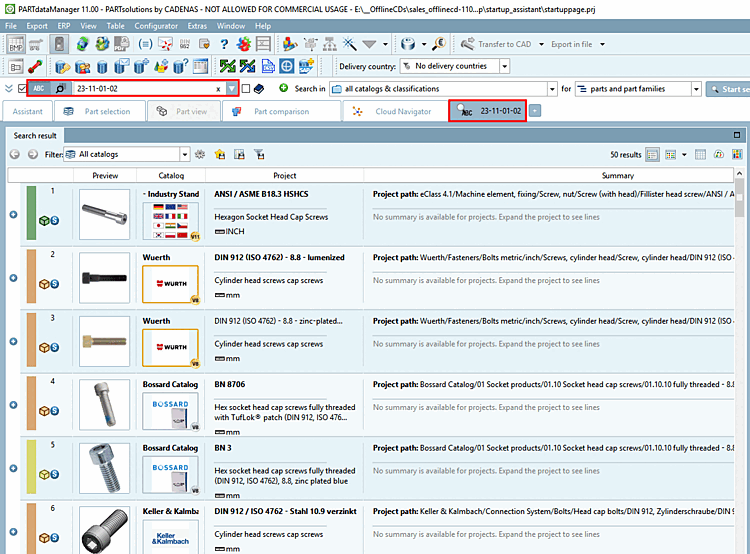

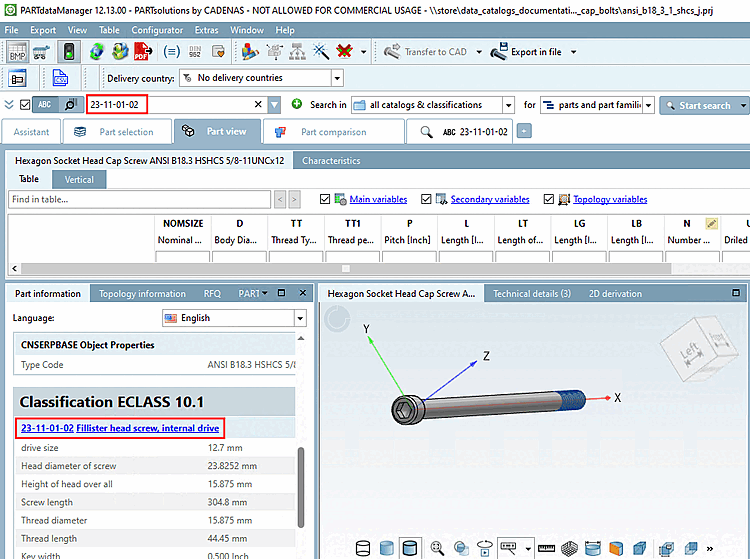

    Beispiel: Suche mit ECLASS-Nummer

    Beispiel: Suche mit ECLASS-Nummer

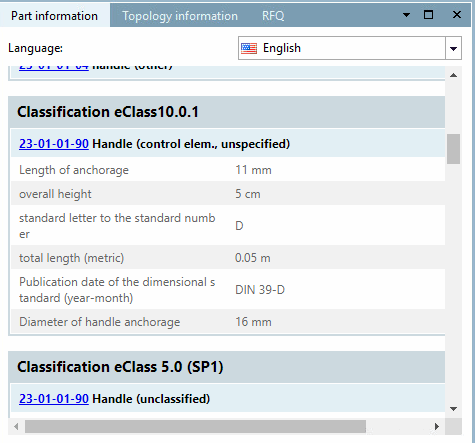

  • Im Dockingfenster Teileinformationen [Part information] (siehe oben) finden Sie alle Informationen zu den einzelnen Klassifikationen, nach denen das Teil klassifiziert wurde.

  • Sofern unter Extras > Einstellungen [Settings] > Tabelle [Table] die Option Klassenvariablen anzeigen [Show class variables] aktiviert wurde (im folgenden Beispiel ECLASS 7.1), werden die Klassenvariablen in den jeweiligen Spaltenköpfen der Tabelle zusätzlich angezeigt (PARTdataManager).

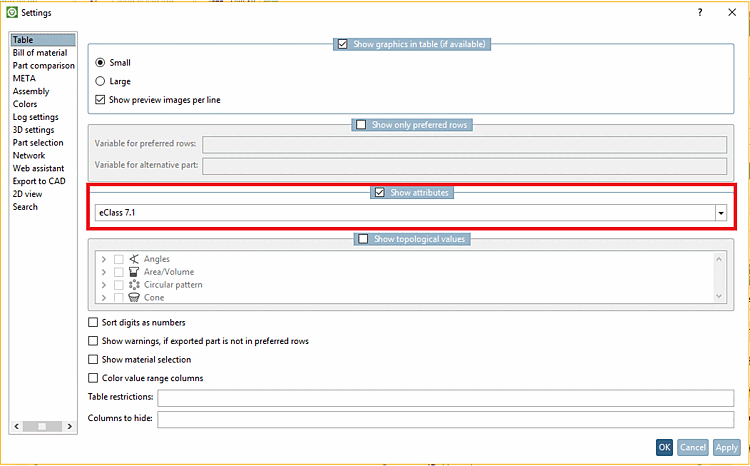

    Klassenvariablen anzeigen [Show class variables] - aktivieren

    Klassenvariablen anzeigen [Show class variables] - aktivieren

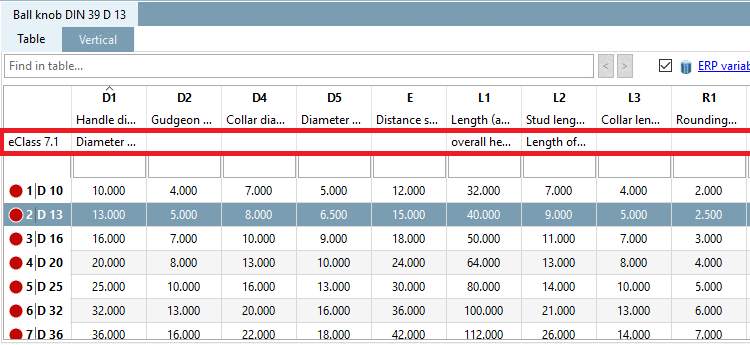

    Klassenvariablen im PARTdataManager

    Klassenvariablen im PARTdataManager

  • Intelligentes Platzieren über Platzierungsdialog

    Siehe hierzu unter Abschnitt 5.12.10, „ Normteile klassifizieren für Platzierungsdialog “.

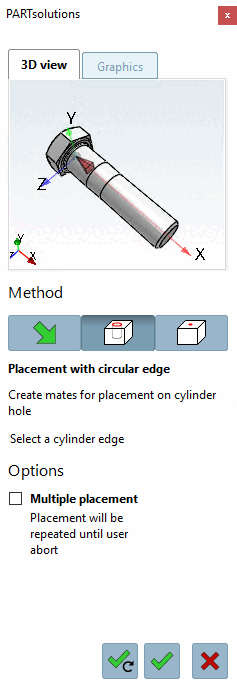

    Auswahlmöglichkeit: 3Dfindit Platzierungsdialog

    Auswahlmöglichkeit: 3Dfindit Platzierungsdialog

  • Übergabe von Klassifikationswerten an Drittsysteme wie CAD/PDM/PLM (siehe beispielsweise Abschnitt 5.12.11, „Elektroteile klassifizieren “, Abschnitt 5.12.12, „BIM-Teile klassifizieren “ oder Abschnitt 5.12.13, „Piping Klassifikation “)
