5.12.3.1. Klassifikation (CNS)

5.12.3.1.1. Klasse "CNS_CP_PLACE_PA"
5.12.3.1.1.1. Anfügepunkte an Verschraubungselementen
5.12.3.1.2. Klasse "CNSGEOMBASE" -> Merkmal "CNS_NOSECTION"
5.12.3.1.3. Klasse "CNSERPBASE" -> Merkmal "CNS_RAWMATERIAL"
5.12.3.1.4. Klasse "CNSERPBASE" -> Merkmal "CNSCERTIFICATEROHS"
5.12.3.1.5. Klassifizieren von Kennlinien
5.12.3.1.6. Visualisierung diverser Hilfsgeometrien (Räume) generiert aus Klassifikationsdaten
5.12.3.1.7. Änderungsmitteilungen zu Klassen und Merkmalen

Die CADENAS Klassifikation (CNS) ist nicht direkt sichtbar im PARTdataManager, aber eine Vielzahl von Funktionen wird über die vergebenen Klassenmerkmale gesteuert.

Die Klassifikation (CNS) ist nicht nur für Teile, sondern auch für Teilekomponenten wie z.B. Anfügepunkte [Connection points] konzipiert.

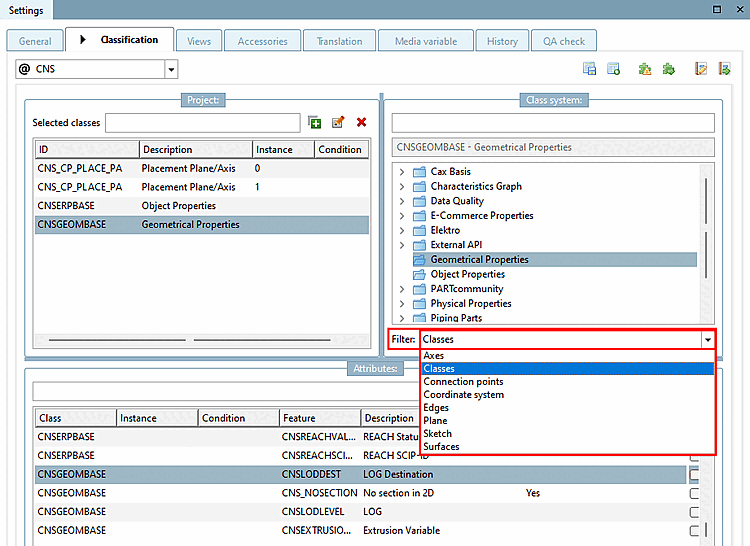

Wählen Sie vor der Zuweisung im Listenfeld unter Filter die gewünschte Option aus.

  • Klassen [Classes]

  • Anfügepunkte [Connection points]

  • Achsen [Axes]

  • Koordinatensystem [Coordinate system]

  • Kanten [Edges]

  • PLANE

  • Sketch

  • Flächen [Surfaces]

Neben der Option Klassen [Classes] ist die Option Anfügepunkte [Connection points] besonders oft verwendet.

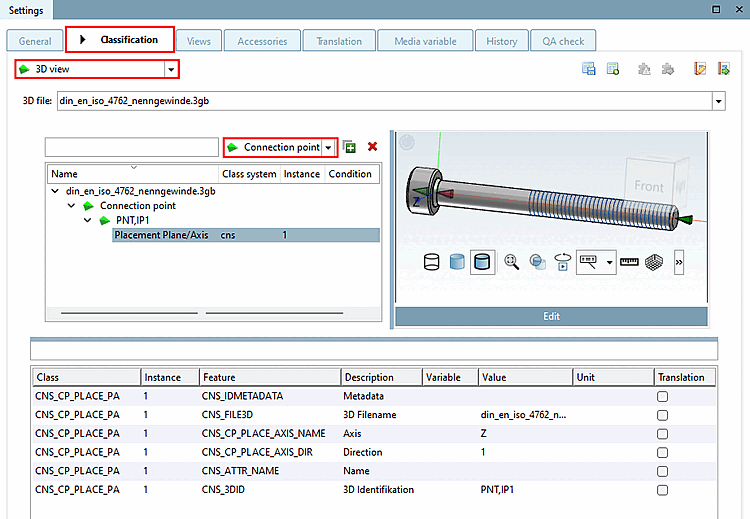

Anfügepunkte (geometrische Objekte) können Sie in PARTproject auch in der Vorschau [Preview] klassifizieren. Vorteil ist dort, dass Sie den direkten Bauteilbezug haben. Siehe hierzu auch Abschnitt 5.12.9, „Anfügepunkte klassifizieren “.

Wenn Sie im Filter die Option Klassen [Classes] wählen, erscheint folgende Auswahl:

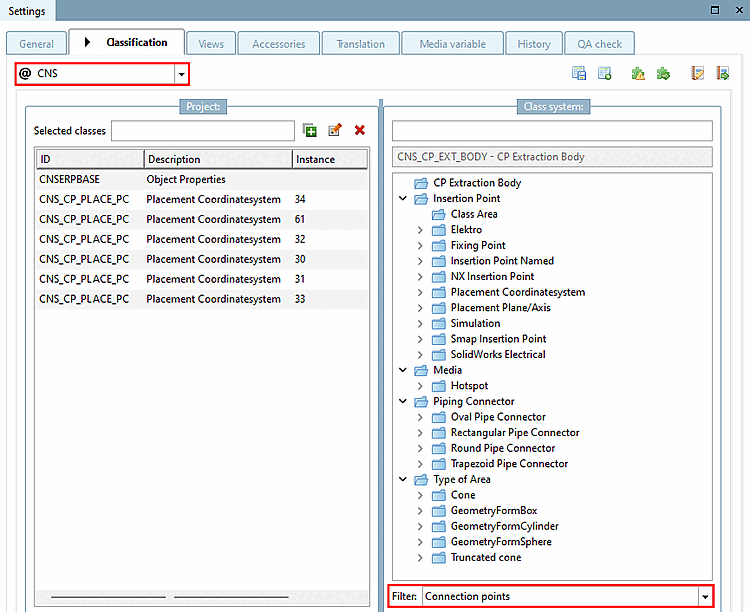

Klassen nach Selektion von "Klassen [Classes]"

Klassen nach Selektion von "Klassen [Classes]"

  • CNSCAX, Cax Basis: Auszeichnung für Symbole und Layouts, u.a. im Bereich Elektro und BIM.

  • CNSDATAQUALITY, Data Quality:

  • CNSECOMPROP, E-Commerce Eigenschaften:

  • CNSELEK, Elektro: Zur konkreten Verwendung siehe Abschnitt 5.12.11, „Elektroteile klassifizieren “.

  • CNSEXTERNALAPI, External API:

  • CNSGEOMBASE, Geometrische Eigenschaften: Allgemeine Eigenschaften für alle Bereiche

    Die Merkmale im Einzelnen -> siehe unten

  • CNSPARTCOM, PARTcommunity:

  • CNSPHYPROP, Physikalische Eigenschaften: Allgemeine Eigenschaften für alle Bereiche

    Die Merkmale im Einzelnen -> siehe unten

  • CNSPIPING, Piping:

  • CNSERPBASE, Sachmerkmal Eigenschaften: Allgemeine Eigenschaften für alle Bereiche wie z.B. Bestellnummer, Typenschlüssel, Beschreibungstexte für Ausschreibungssoftware, etc.

    Die Merkmale im Einzelnen -> siehe unten

  • CNSSKETPROP, Sketch Eigenschaften:

  • CNSSPECPROP, Spezifische Eigenschaften:

[Hinweis]Hinweis

Die Klassen CNSERPBASE (Sachmerkmal Eigenschaften), CNSGEOMBASE (Geometrische Eigenschaften) und CNSPHYPROP (Physikalische Eigenschaften) enthalten allgemeine Merkmale, die idealerweise soweit möglich immer gesetzt werden sollten.

  • Klasse CNSERPBASE (Sachmerkmal Eigenschaften)

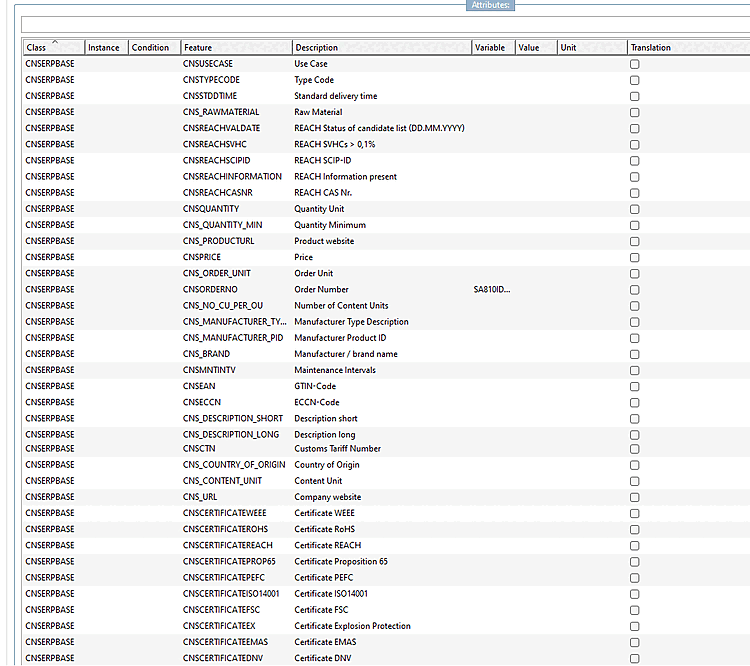

    CNSERPBASE

    CNSERPBASE

    Merkmal Beschreibung
    CNSUSECASE Anwendungsfall
    CNSORDERNO Bestellnummer -> Anzeige auch unter Menüpunkt Variablen [Variables]
    CNS_DESCRIPTION_LONG Description long
    CNS_DESCRIPTION_SHORT Description short
    CNSEAN EAN-Code
    CNSCCN ECCN-Code
    CNSQUANTITY Mengeneinheit
    CNSPRICE Preis
    CNS_RAWMETERIAL Rohmaterial
    CNSSTDDTIME Standardlieferzeit
    CNSTYPECODE Typenschlüssel -> Anzeige auch unter Menüpunkt Variablen [Variables]
    CNSMNTINTV Wartungsintervalle
    CNSCERTIFICATEDNV Zertifikat DNV
    CNSCERTIFICATEEMAS Zertifikat EMAS
    CNSCERTIFICATEEX Zertifikat Explosionsschutz
    CNSCERTIFICATEFSC Zertifikat FSC
    CNSCERTIFICATEISO14001 Zertifikat ISO14001
    CNSCERTIFICATEPEFC Zertifikat PEFC
    CNSCERTIFICATEPROP65 Zertifikat Proposition 65
    CNSCERTIFICATEREACH Zertifikat REACH
    CNSCERTIFICATEROHS Zertifikat RoHS
    CNSCERTIFICATEWEEE Zertifikat WEEE
    CNSCTN Zolltarifnummer

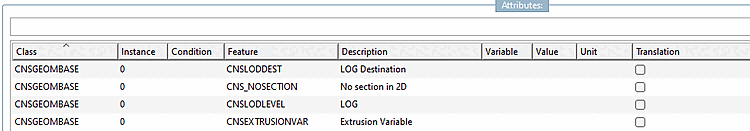

  • Klasse CNSGEOMBASE (Geometrische Eigenschaften)

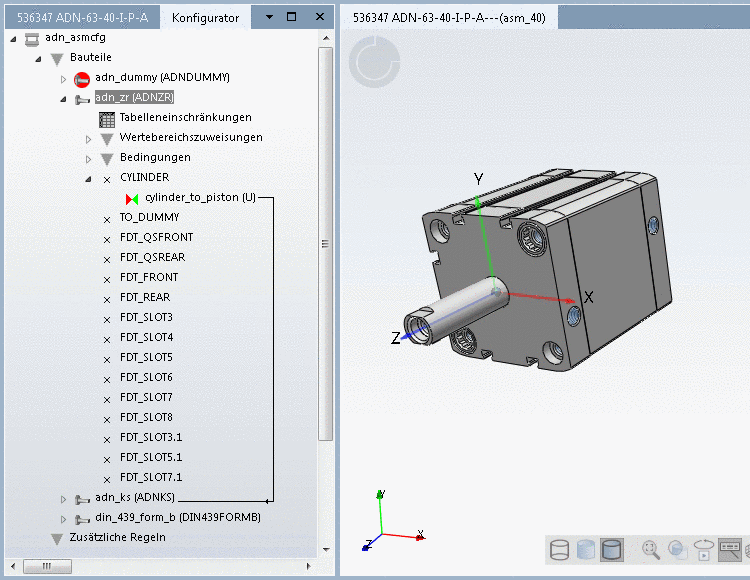

    CNSGEOMBASE

    CNSGEOMBASE

    Merkmal Beschreibung
    CNS_NOSECTION In 2D nicht schneiden
    CNSEXTRUSIONVAR Extrusion Variable
    CNSLODDEST LOD Destination
    CNSLODLEVEL LOD Level

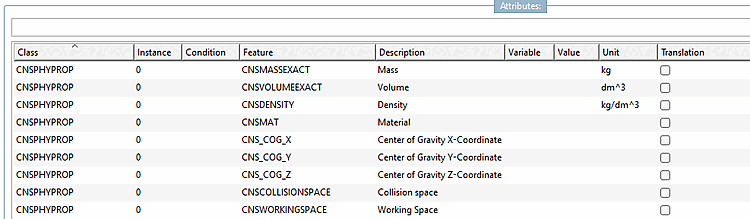

  • Klasse CNSPHYPROP (Physikalische Eigenschaften)

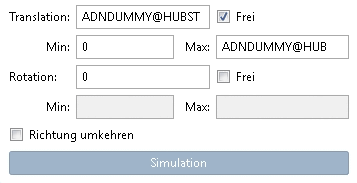

    CNSPHYPROP

    CNSPHYPROP

    Merkmal Beschreibung
    CNS_COG_X Massenschwerpunkt X-Koordinate
    CNS_COG_Y Massenschwerpunkt Y-Koordinate
    CNS_COG_Z Massenschwerpunkt Z-Koordinate
    COLLISIONSPACE Kollisionsraum
    CNSDENSITIY Dichte -> Anzeige auch unter Menüpunkt Variablen [Variables]
    CNSMASSEXACT Masse -> Anzeige auch unter Menüpunkt Variablen [Variables]
    CNSMAT Material -> Anzeige auch unter Menüpunkt Variablen [Variables]
    CNSVOLUMEEXACT Volumen
    CNSWORKINGSPACE Arbeitsraum

Wenn Sie im Filter die Option Anfügepunkte [Connection points] wählen, erscheint folgende Auswahl:

Klassen nach Selektion von "Anfügepunkte [Connection points]"

Klassen nach Selektion von "Anfügepunkte [Connection points]"

  • CNS_CP_EXT_BODY, Extraction Body

  • CNS_CP, Einfügepunkt

    • CNS_CP_NAMED, Benannter Einfügepunkt

    • CNS_CP_CLASS_AREA, Class Area

    • CNS_CP|4, Elektro -> siehe Abschnitt 5.12.11, „Elektroteile klassifizieren “

    • CNS_CP_FIX_POINT, Fixing Point

    • CNS_CP|2, NX Insertion Point

    • CNS_CP_PLACE_PC, Placement Coordinate system

    • CNS_CP_PLACE_PA, Platzierung Ebene/Achse

    • CNS_CP|5, Simulation

    • CNS_CP|1, Smap Insertion Point

    • CNS_CP|3, SolidWorks Electrical

  • CNS_CP_MEDIA, Media

    • CNS_CP_MEDIA_HOTSPOT, Hotspot

  • CNSPIPECONNECTOR, Piping Connector

    • CNSPIPECONNECTOR_OVAL, Oval Pipe Connector

    • CNSPIPECONNECTOR_RECT, Rectangular Pipe Connector

    • CNSPIPECONNECTOR_ROUND, Round Pipe Connector

    • CNSPIPECONNECTOR_TRAPEZ, Trapezoid Pipe Connector

  • CNS_CP_AREA, Type of Area

    • CNS_CP_AREA_CONE, Cone

    • CNS_CP_AREA_BOX, GeometryFormBox

    • CNS_CP_AREA_CYLINDER, GeometryFormCylinder

    • CNS_CP_AREA_SPHERE, GeometryFormSphere

    • CNS_CP_AREA_TRUNCATED_CONE, Truncated cone

Wie die Zuweisung von Klassen und Merkmalen konkret funktioniert, erfahren Sie unter Abschnitt 5.12.5.1.1, „ Zuweisung von Klassen und Merkmalen auf Projektebene “.
