Kennlinien spielen in verschiedenen Bereichen eine Rolle (z.B. Elektrotechnik, Regelungstechnik bei Stellventilen, etc.).

Für das Klassifizieren von Kennlinien gibt es die CNS-Klasse CNS_CHARACTERISTICS_GRAPH. Mit den dazugehörigen Merkmalen lässt sich eine Kennlinie beschreiben.

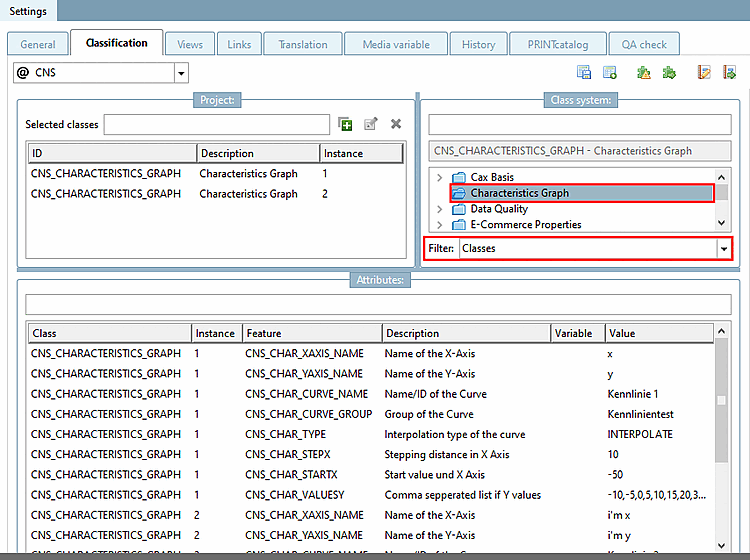

Die folgende Abbildung zeigt beispielhaft die Klasse mit Merkmalen und zwei Instanzen. Die Merkmale können manuell angelegt werden; in der Regel werden diese aber in automatisierten Prozessen importiert (z.B. aus VDI-Excel-Daten).

Beispiel mit mehreren Instanzen: Kennlinien mit demselben Gruppennamen (hier "TestGroup") werden in EINEM Diagramm angezeigt.

Die Merkmale im Einzelnen:

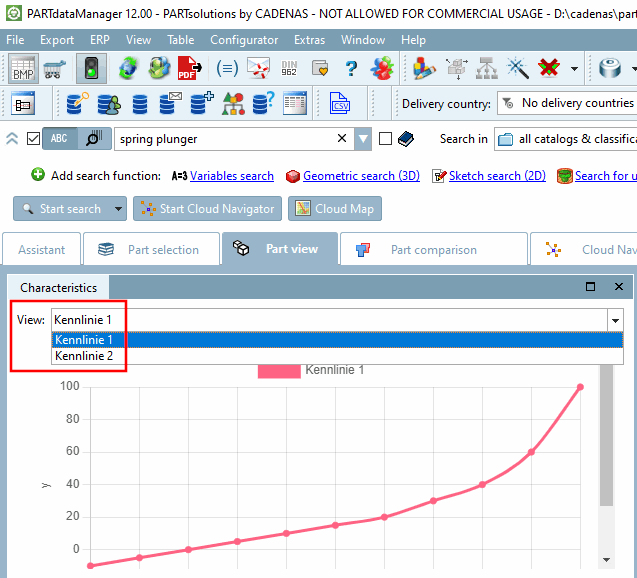

Sind die entsprechenden Klassifikationsdaten vorhanden, werden die vorhandenen Kennlinien (im folgenden Beispiel sind es 3) in 3Dfindit (oder andern Plattformen) in einem eigenen Dialogbereich Kennlinien [Characteristics] dargestellt.

Hier im Beispiel enthält die Auswahl "TestGroup" 3 Kennlinien.

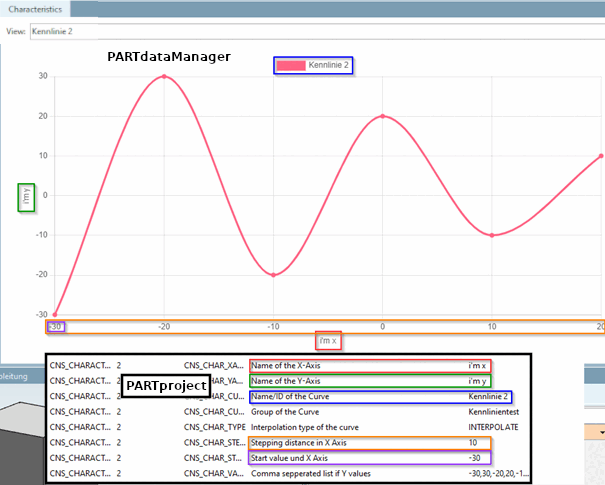

Folgende Abbildung verdeutlicht den Zusammenhang zwischen den Merkmalen in PARTproject und der Darstellung in 3Dfindit farblich.

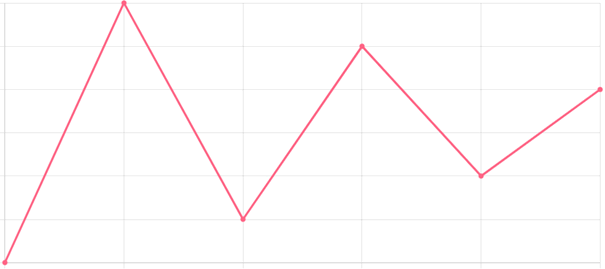

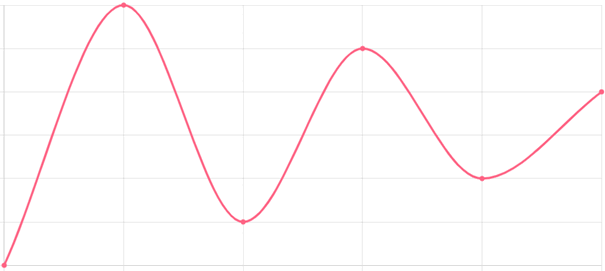

Die Ordinatenwerte (Y-Werte) werden im entsprechenden Merkmal kommasepariert von links nach rechts eingetragen. Die Kurve wird dann automatisch, beginnend vom festgelegten Startpunkt und dem Abstand der Abszissenkoordinaten, generiert.

Group of the Curve hat bei Instanz "0" und Instanz "1" denselben Wert, daher werden die beiden Kennlinien in EINEM Diagramm dargestellt.

	Hinweis
	Es ist möglich einen Wert auszulassen, der dann in der Tabelle komplett wegfällt. Beispiel: -30,30,,-10,10 In diesem Beispiel würde der -20,20 Wert in der Tabelle entfallen.
