5.12.3.1. Classificazione (CNS)
5.12.3.1.5. Classificazione delle curve caratteristiche
|  |
| Indietro | Avanti |
Le curve caratteristiche svolgono un ruolo importante in diversi settori (ad esempio, ingegneria elettrica, tecnologia di controllo per le valvole di regolazione, ecc.)
È stata introdotta una nuova classe CNS (CNS_CHARACTERISTICS_GRAPH ) per la classificazione delle curve caratteristiche. Una curva caratteristica può essere descritta utilizzando le caratteristiche associate.

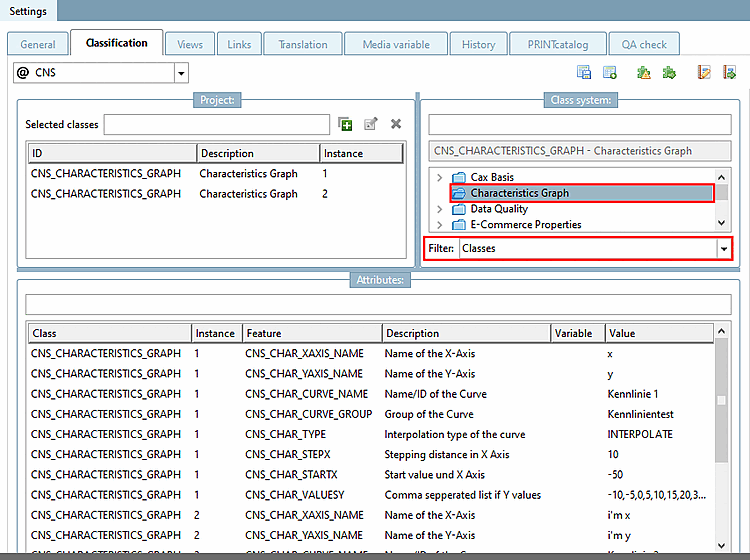

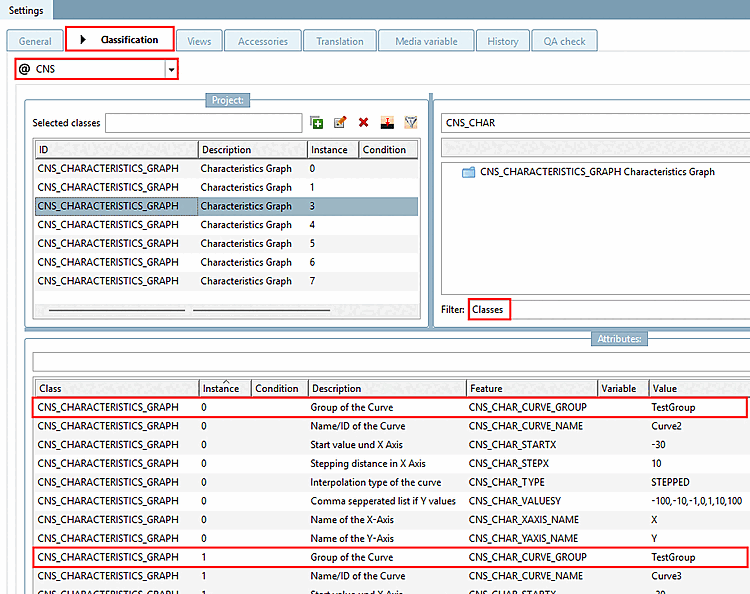

La figura seguente mostra un esempio di classe con caratteristiche e due istanze. Le caratteristiche possono essere create manualmente, ma di solito vengono importate in processi automatizzati (ad esempio dai dati VDI Excel).
Le caratteristiche in dettaglio:
Tipo di interpolazione della curva / Tipo di interpolazione
Intervallo di valori: INTERPOLATE | senza immissione

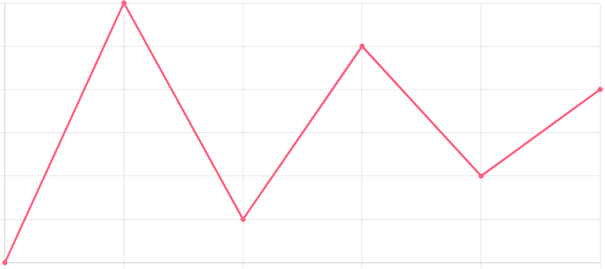

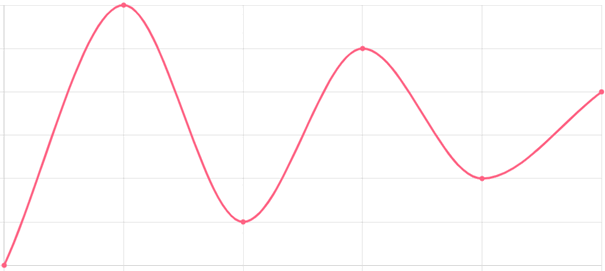

Con INTERPOLATE, i punti non sono collegati direttamente (linearmente), ma tramite un tipo di spline.
Distanza di passo nell'asse X / distanza delle coordinate di ascissa
Elenco separato da virgole di valori Y / valori delle ordinate

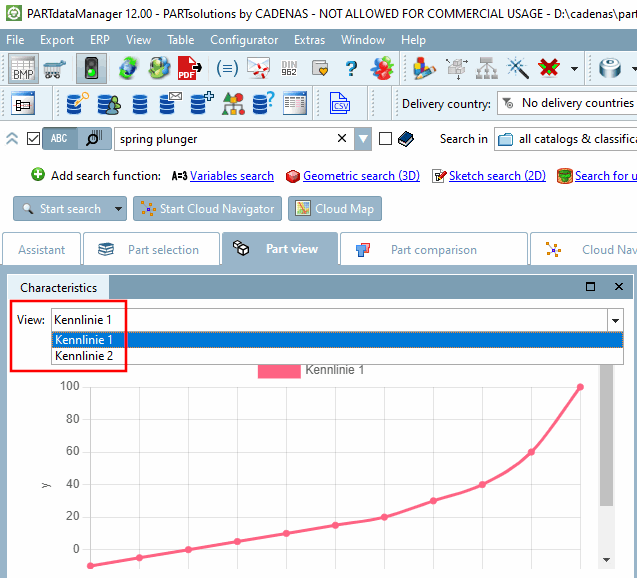

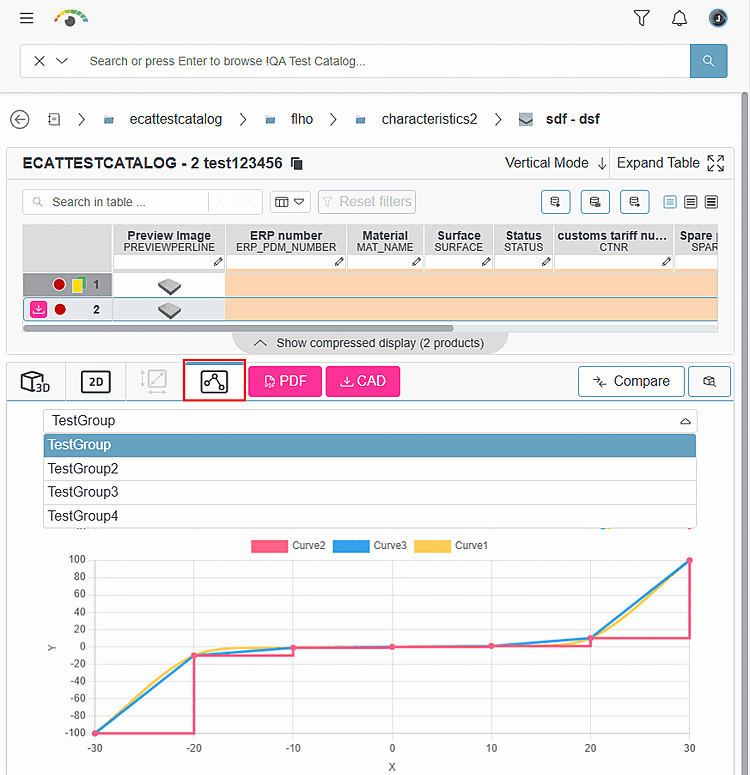

Se sono disponibili i dati di classificazione corrispondenti, le curve caratteristiche esistenti (nell'esempio 2) vengono visualizzate in PARTdataManager (o in altre piattaforme) in una finestra di aggancio separata.

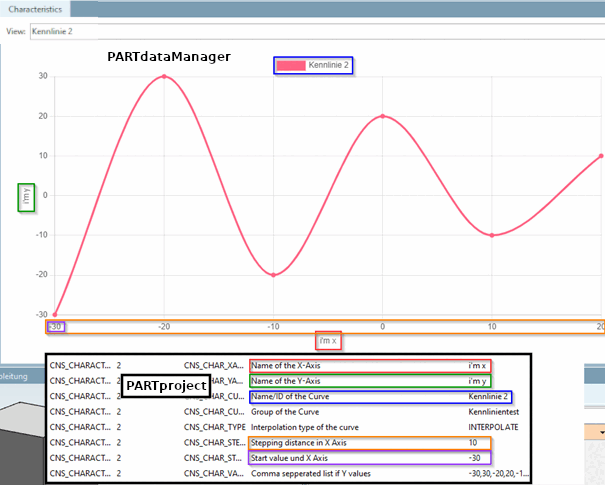

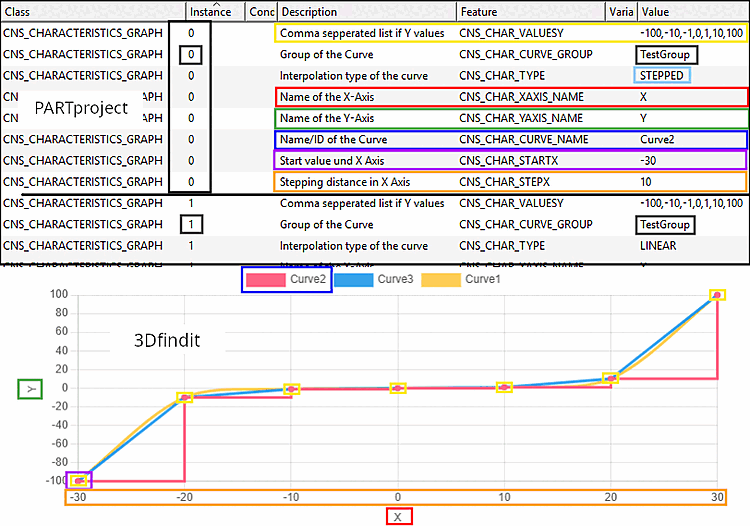

La figura seguente illustra la relazione tra la rappresentazione e le caratteristiche individuali a colori.
I valori delle ordinate (valori Y) vengono inseriti nella funzione corrispondente da sinistra a destra, separati da virgole. La curva viene quindi generata automaticamente, a partire dal punto di partenza definito e dalla distanza delle coordinate di ascissa.
