5.12.3.1.1. Klasse "CNSGEOMBASE" -> Merkmal "CNS_NOSECTION"

Verbindungselemente wie Schrauben, Muttern, Ringe, Stifte, etc.

Für Verbindungselemente wie Schrauben, Muttern, Ringe, Stifte, etc. kann das Schneiden in der 2D-Ansicht ausgeschlossen werden.[41]

In Bild 1 unten sehen Sie, dass bei Aktivierung des entsprechenden Klassifikations-Merkmals nur die Platte geschnitten wird und nicht die Schraube.

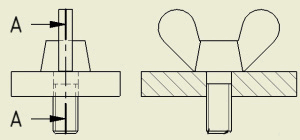

Bild 1: Schraube nicht geschnitten

Bild 1: Schraube nicht geschnitten

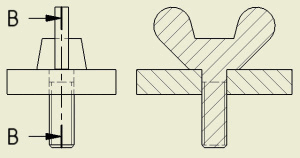

Bild 2: Schraube geschnitten

Bild 2: Schraube geschnitten

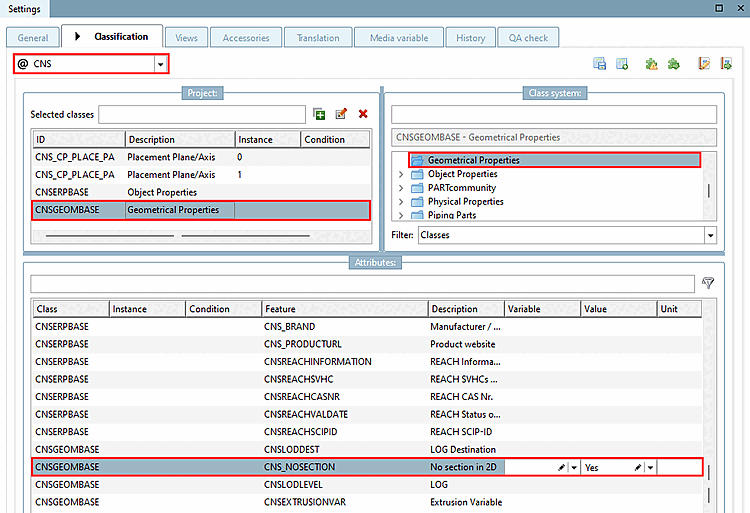

Unter Projekt bearbeiten -> Allgemein -> Klassifikation > Merkmale (CNS) kann das Feature CNS_NOSECTION auf Ja gesetzt werden.

[Hinweis]Hinweis

In Ausnahmefällen kann per Consulting via Konfigurationsdatei eingegriffen werden und so auf diesem Wege bestimmte Verzeichnisse/Projekte deklariert werden.

Lokale Änderungen in der Projektdatei sind nicht zielführend, da diese beim nächsten Katalogupdate wieder verloren gehen.

[Wichtig]Wichtig

Information für Bestandskunden beim Update auf V11:

Ein Update der CNS-Klassifikation und der betroffenen Kataloge ist zwingend erforderlich.



[41] Ab V11 entfällt die Deklaration in ifacecommon.cfg. In Ausnahmefällen kann diese weiterhin verwendet werden. Siehe Abschnitt 2.2.11.5, „Block [NoSection]“ in PARTsolutions - Handbuch für Administration.
