5.12. Klassifizieren

5.12.10. Normteile klassifizieren für Platzierungsdialog

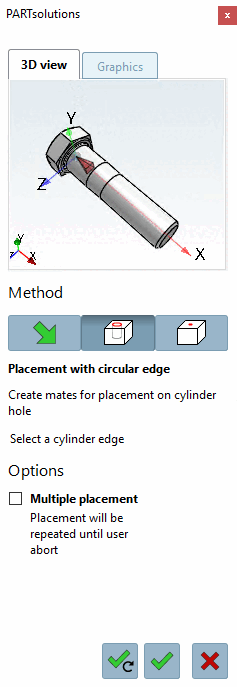

Publizierte Elemente [Published elements] werden beispielsweise an Normteilen verwendet, damit Anwender aus PARTsolutions exportierte Teile leichter in ihrem CAD-System platzieren können. Bei Teilen mit publizierten Elementen werden dann automatisch im PARTsolutions Platzierungsdialog intelligente Einfügemethoden angeboten.

Platzierungsmethode bestimmen

Damit z.B. ein Befestigungselement in einer Bohrung platziert werden kann, benötigt es eine eindeutige Ausrichtung im Koordinatensystem.

Hierfür werden die bereits vorhandenen Einfügepunkte verwendet, denn diese besitzen bereits ein vollständiges Koordinatensystem.

Es müssen eine Ebene und eine Achse (mit Richtung) eindeutig bestimmt werden.

Die Z-Achse des Einfügepunktes bestimmt dann die Achse, X- und Y-Achse bestimmen die Ebene.

Voraussetzung:

Die Umsetzung erfolgt mittels Publizierte Elemente [Published elements]. Hierzu muss das aktuelle CNS-Klassensystem installiert sein.

Gehen Sie zum Setzen publizierter Elemente folgendermaßen vor:

Selektieren Sie in PARTproject die 3db-Datei des Teils.

Hinweis
Publizierte Elemente müssen auf allen vorhandenen 3D-Dateien (.3db, .3gb) gesetzt werden.
Verwenden Sie zum Setzen der publizierten Elemente den Vorschaubereich in PARTproject, welcher erscheint, wenn Sie links unter Projektauswahl [Project selection] eine 3db-Datei selektiert haben.

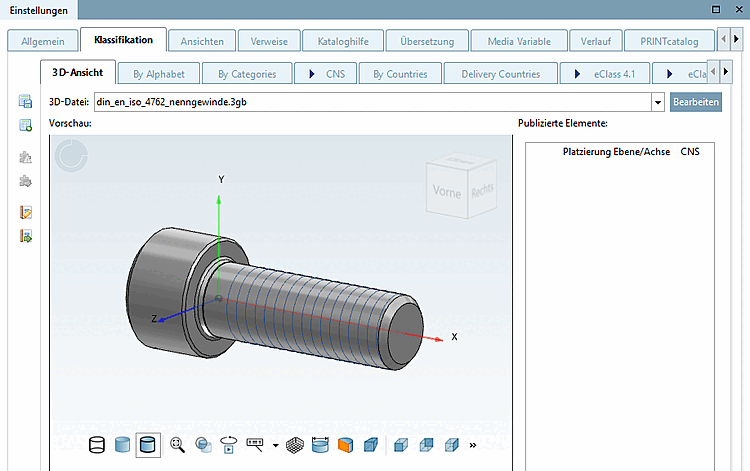

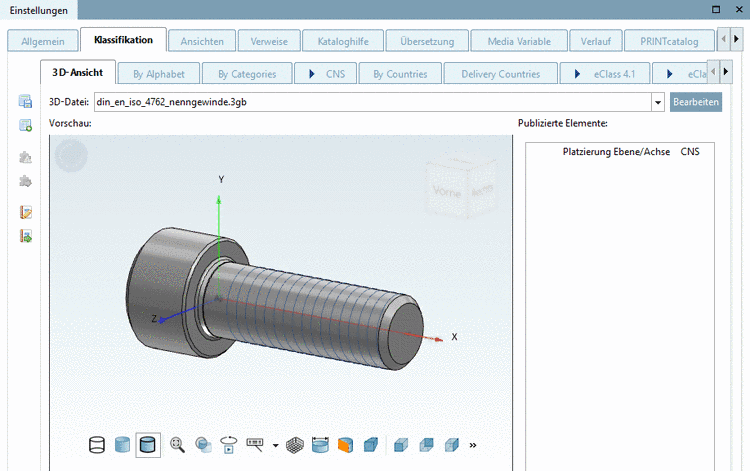

3db-Datei selektiert

Rechtsklicken Sie in den 3D-Bereich und wählen Sie Anfügepunkt auswählen [Choose connection point].

-> Es öffnet sich die gleichnamige Dialogseite.

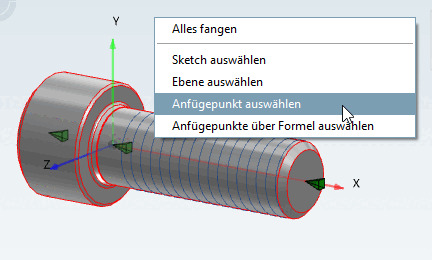

Anfügepunkt auswählen [Choose connection point]- Aufruf

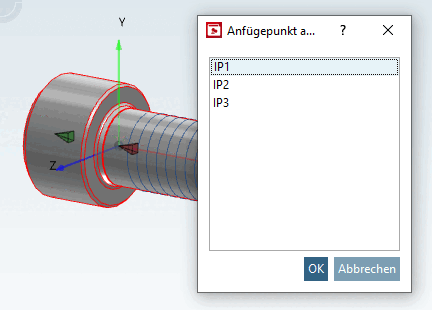

Anfügepunkt auswählen [Choose connection point] - Dialog

Hinweis

Wenn Sie die Maus über einen Anfügepunkt bewegen, wird ein Tooltipp mit dem Namen des Anfügepunktes angezeigt.

Wenn Sie im Dialogfenster Anfügepunkt auswählen [Choose connection point] einen bestimmten Anfügepunkt selektieren, wird dieser in der Vorschau rot markiert.

Sie können die Auswahl auch direkt durch Anklicken des gewünschten Anfügepunktes vornehmen. Der Anfügepunkt wird durch Anklicken ebenfalls rot markiert.

Wählen Sie den Namen des Anfügepunktes, den Sie publizieren wollen und bestätigen Sie mit OK.
-> Es öffnet sich der Dialogbereich zur Auswahl von Klassenname [Class name] und Merkmal [Feature].

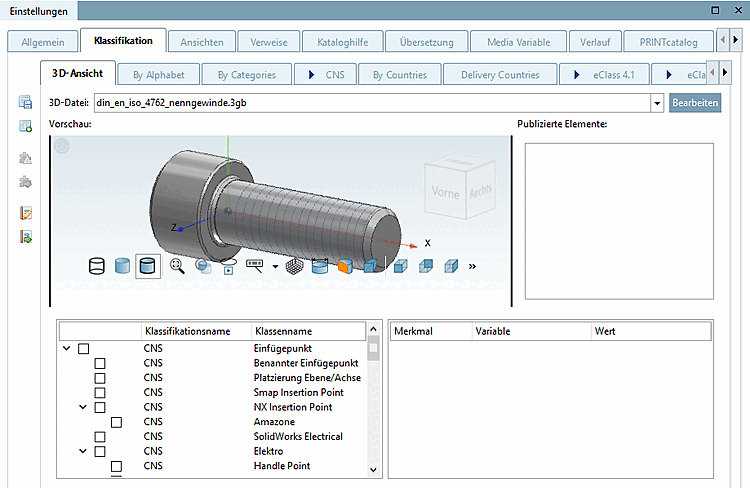

Dialogbereich für Einfügepunkte geöffnet
Aktivieren Sie das Auswahlkästchen bei Platzierung Ebene/Achse.

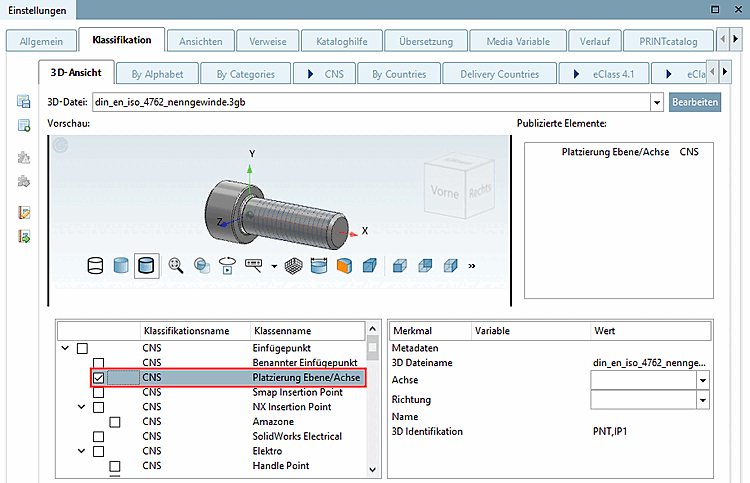

"Platzierung Ebene/Achse" aktiviert
Setzen Sie optional einen Eintrag unter Name. Dieser wird allerdings aktuell nicht verwendet.
Um das publizierte Element eindeutig auszurichten, setzen Sie folgende 2 Parameter:
1. Achse [Axis]:
  Achse bezeichnet die für die Positionierung zu benützende Achse des Anfügepunktes. Falls die grüne Pyramide senkrecht auf die Auflagefläche zeigt, ist es die Z-Achse.
2. Richtung:
  Es gibt zwei mögliche Werte:
  1: Das Bauteil wird in positiver Richtung der Z-Achse eingefügt.
  0: Das Bauteil wird in negativer Richtung der Z-Achse eingefügt.

  Beispiel Schraube: "Richtung" muss auf '1' gesetzt werden

  Beispiel Mutter: "Richtung" muss auf '0' gesetzt werden

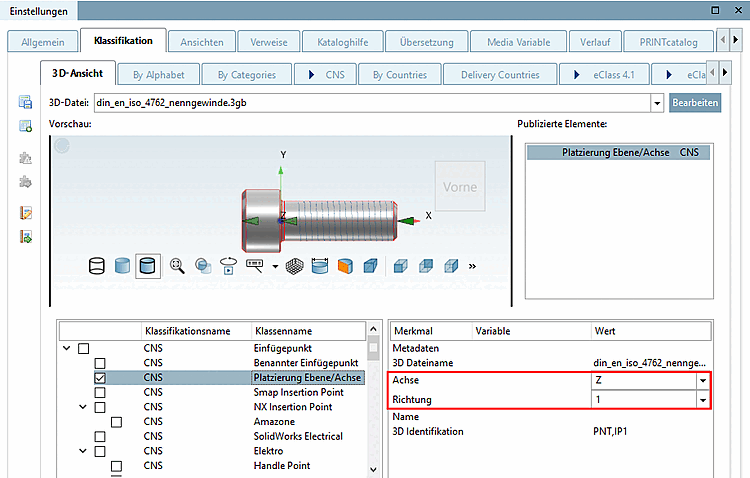

"Achse" und "Richtung" gesetzt
Darstellung in PARTdataManager
Legen Sie fest, ob Sie Publizierte Elemente [Published elements] im PARTdataManager darstellen wollen.
Nehmen Sie unter PARTdataManager -> Extras -> Einstellungen [Preferences] -> 3D-Einstellungen [3D settings] -> Elemente [Elements] -> Darstellung [Display] -> Texte und Klassen [Texts and classes] die entsprechende Default-Einstellung vor.
- Keine [None]
- Nur Klassen [Only classes]
- Texte und Klassen [Texts and classes]

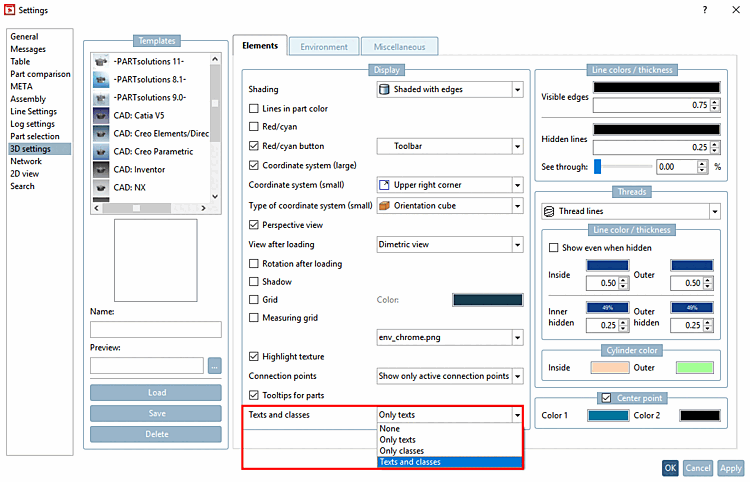

Elemente [Elements] Registerseite

Über den Toolbarbutton Texte und Klassen zeigen [Show texts and classes] können Sie die Anzeige jederzeit an- und ausschalten.

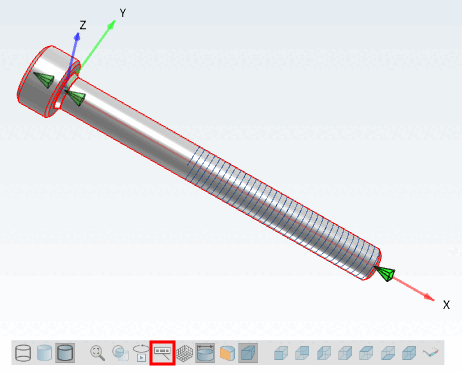

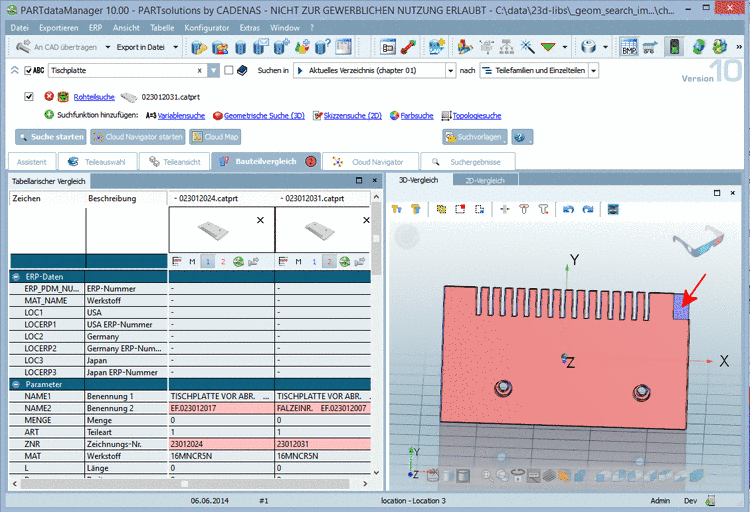

"Klassen" deaktiviert

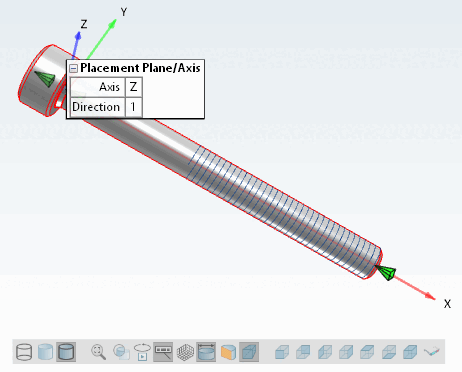

"Klassen" aktiviert
