5.12.1. Perché classificare?

Le parti classificate hanno un valore aggiunto sotto molti aspetti:

Esempi:

  • Le opzioni di ricerca e individuazione sono state migliorate.

    Le parti dichiarate possono essere trovate in 3Dfindit o PARTdataManager quando si selezionano le parti nelle varie classificazioni.

    • Per categorie: Classificazione per categorie

    • Per Paesi: classificazione in base ai Paesi in cui la rispettiva azienda vende prodotti o ha filiali.

    • Per funzionalità: classificazione per funzione

    • CNS: classificazione CADENAS utilizzata ad esempio per l'integrazione CAD (informazioni sul posizionamento, elementi e attributi pubblicati) o per il numero d'ordine, il codice del tipo, le informazioni sul certificato. Sezione 5.12.3.6, “Classificazione (CNS) ” Per i dettagli si veda .

    • Paesi di consegna

    • ECLASS: Sistema di classificazione standardizzato per gruppi di prodotti e caratteristiche di prodotto

    • ETIM (ElectroTechnical Information Model) 4.0: classificazione basata sui requisiti dell'industria elettrica.

    • FSF: Classificazione per binari e veicoli ferroviari

    • ICS (International Classification Standards): Sistema di classificazione internazionale per la registrazione di tutti i settori e le attività economiche in cui vengono applicate le norme tecniche.

    • IFC: classificazione secondo uno standard internazionale aperto per lo scambio di modelli di edifici.

    • IFC4

    • Connessione alle parti: classificazione delle connessioni a vite

    • Revit

    • Norme: sistema di standardizzazione fornito da CADENAS. È organizzato in tre livelli in base al numero DIN.

    • Standard BN

    • Standard GN

    • Norme Wuerth

    • UNSPSC: classificazione dei prodotti specificata dalle Nazioni Unite. Lo standard rappresenta uno schema di classificazione universale per un'ampia varietà di gruppi di prodotti per uso mondiale.

    • VDI 3805: Servizi tecnici per l'edilizia

    Per 3Dfindit, vedere la sezione Sezione 5.2.2, “Selezionare la classificazione” in ENTERPRISE 3Dfindit - Utente.

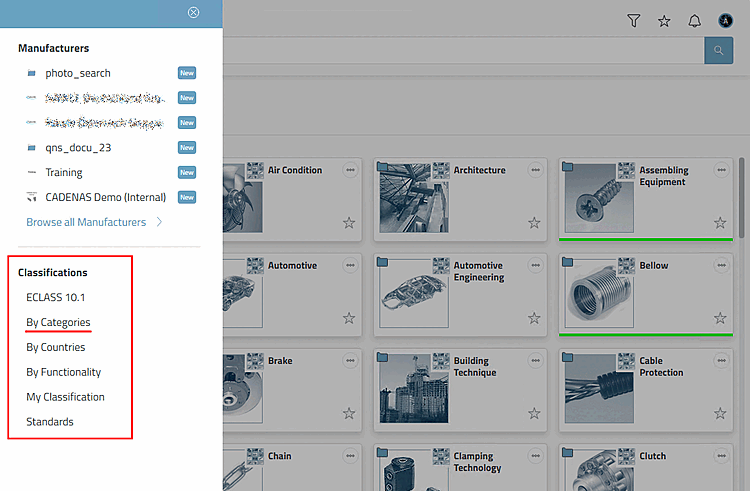

    Classificazioni [Classifications] in 3Dfindit

    Figura 5.799.  Classificazioni [Classifications] in 3Dfindit

    Nella ricerca possono essere utilizzati anche i valori delle classi e delle caratteristiche.

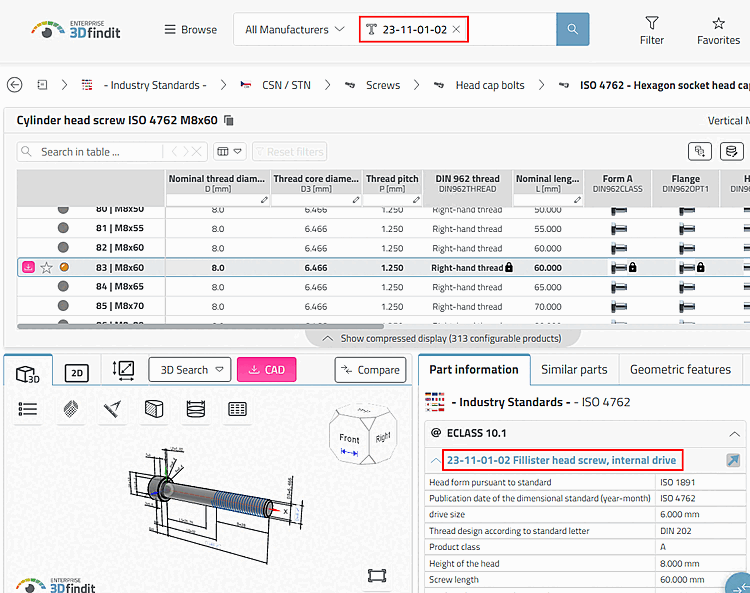

    Esempio: ricerca con numero ECLASS in 3Dfindit

    Figura 5.800. Esempio: ricerca con numero ECLASS in 3Dfindit

    Per PARTdataManager confrontare le Sezione 2.1.6.4.12.4, “Selezione "Classificazioni" ” in PARTsolutions - Utente

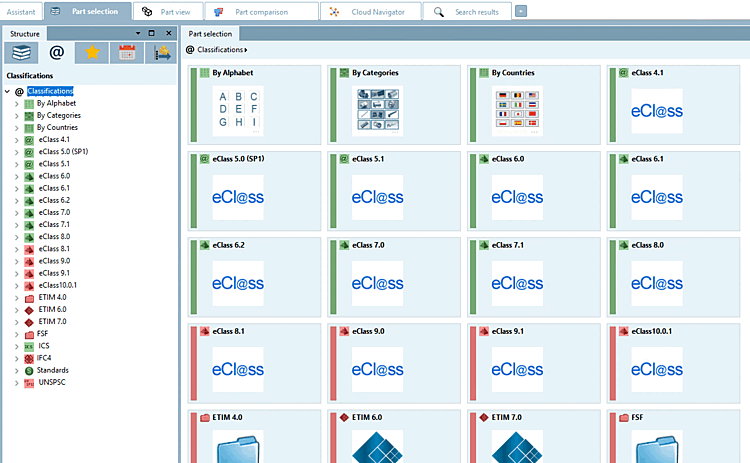

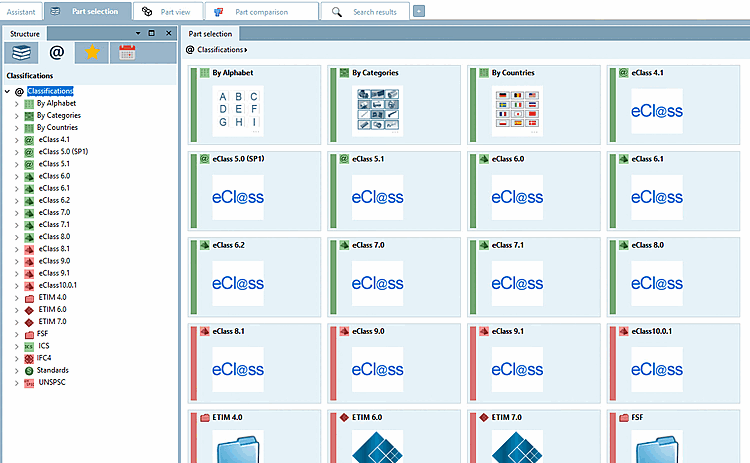

    Classificazioni [Classifications] in PARTdataManager

    Figura 5.801.  Classificazioni [Classifications] in PARTdataManager

    Nella ricerca possono essere utilizzati anche i valori delle classi e delle caratteristiche.

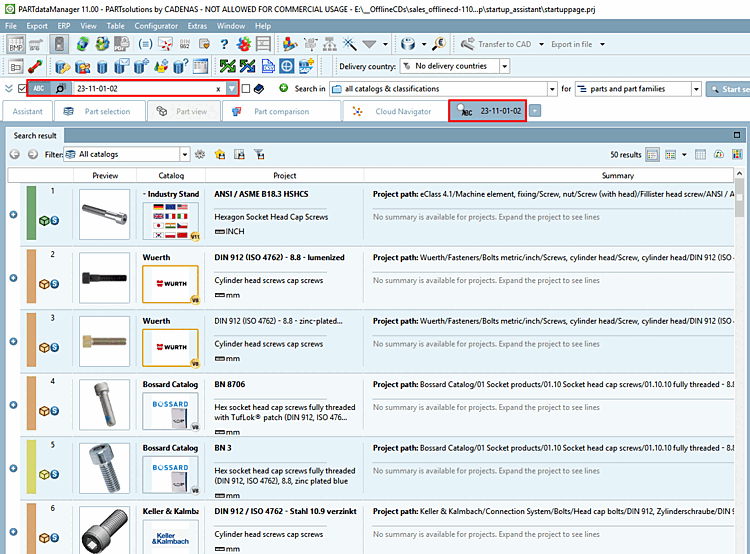

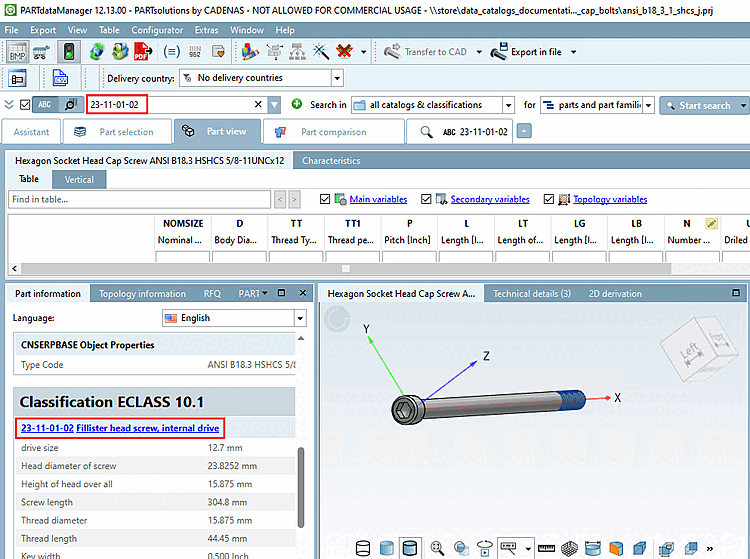

    Esempio: ricerca con numero ECLASS

    Figura 5.802. Esempio: ricerca con numero ECLASS

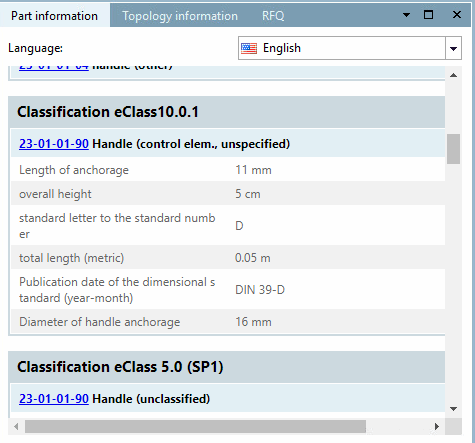

  • Nella finestra di aggancio delle informazioni sul pezzo [Part information] (vedi sopra) si trovano tutte le informazioni sulle singole classificazioni in base alle quali il pezzo è stato classificato.

  • Se l'opzione Mostra variabili di classe [Show class variables] è stata attivata in Extra [Extras] > Impostazioni [Settings] > Tabella [Table] (nell'esempio seguente ECLASS 7.1), le variabili di classe vengono visualizzate anche nelle rispettive intestazioni di colonna della tabella (PARTdataManager).

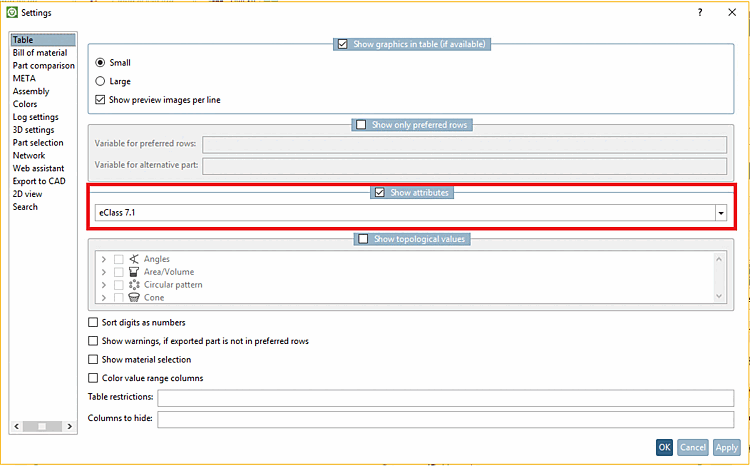

    Mostrare le variabili di classe [Show class variables] - attivare

    Figura 5.803.  Mostrare le variabili di classe [Show class variables] - attivare

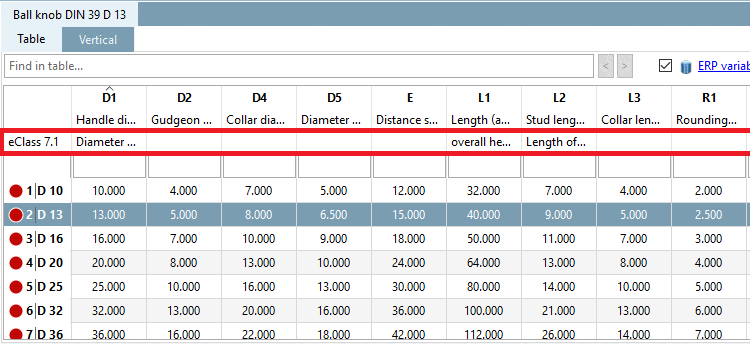

    Variabili di classe in PARTdataManager

    Figura 5.804. Variabili di classe in PARTdataManager

  • Posizionamento intelligente tramite dialogo di posizionamento

    Sezione 5.12.10, “ Classificare le parti standard per il dialogo di posizionamento ”Vedere .

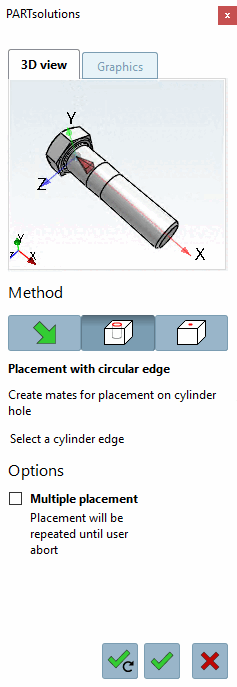

    Opzione di selezione: dialogo di posizionamento 3Dfindit

    Figura 5.805. Opzione di selezione: dialogo di posizionamento 3Dfindit

  • Trasferimento dei valori di classificazione a sistemi di terze parti come CAD/PDM/PLM (si veda ad esempio Sezione 5.12.11, “Classificare le parti elettriche ”, Sezione 5.12.12, “Classificare le parti BIM ” o Sezione 5.12.13, “Classificazione delle tubazioni ”)
