1.2.1.2.2.2. Insérer un rectangle sur le point central
[Remarque]Remarque

Cette fonctionnalité ne sera officiellement disponible que pour les versions futures et, avec la V12.12, elle n'est qu'une version d'essai interne et est donc masquée dans la version standard.

Les rectangles peuvent désormais être créés sur la base du point central.

  1. Cliquez sur le point central et tracez le rectangle à l'aide de la souris. Vous pouvez pour cela choisir un point de référence ou cliquer librement sur la surface.

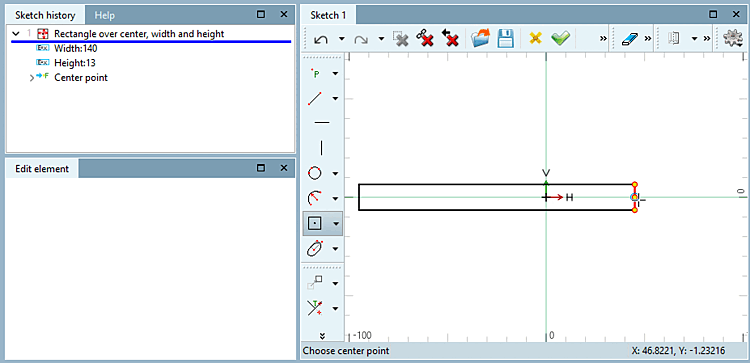

    Étape 1

    Étape 1

  2. Fixez le point final d'un clic de souris. Vous pouvez pour cela choisir un point de référence ou cliquer librement sur la surface.

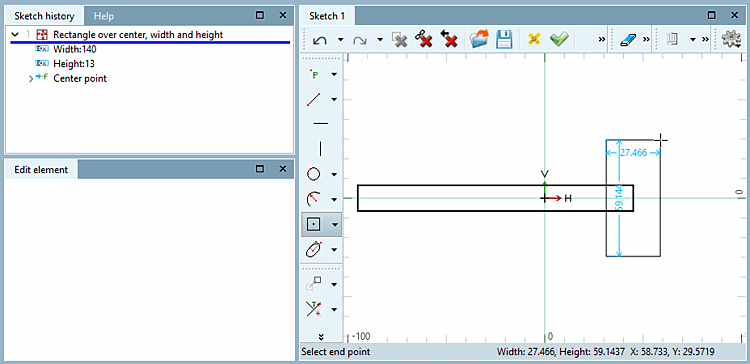

    Étape 2

    Étape 2

  3. Déterminez la position exacte (centre X et centre Y ) et les dimensions (largeur [Width] et hauteur [Height] ) dans la fenêtre du docking Editer l'élément [Edit element].

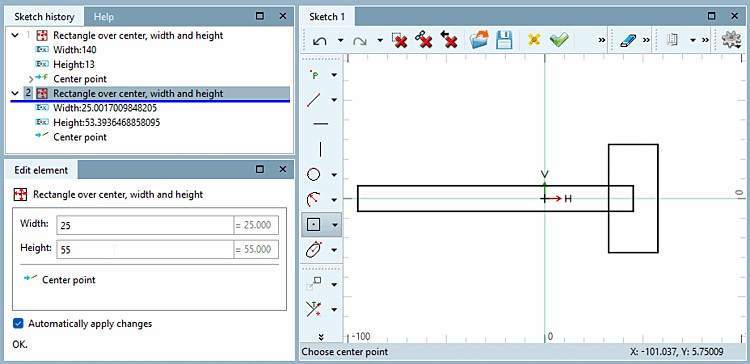

    Étape 3

    Étape 3

Vous trouverez ici le chapitre à ce sujet dans le manuel : Section 7.9.3.6, «  Moules -> Spécial  » in eCATALOG 3Dfindit.
