1.2.1.2.2.2. Rechteck über Mittelpunkt einfügen
[Hinweis]Hinweis

Dieses Feature steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12.12 nur eine interne Testversion und daher im Standard ausgeblendet.

Rechtecke können nun auch auf Basis des Mittelpunktes erstellt werden.

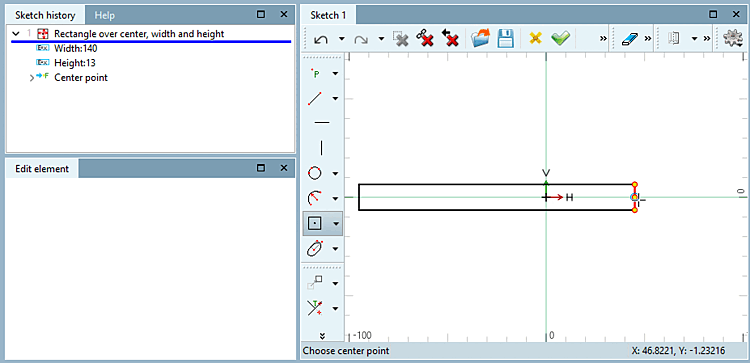

  1. Klicken Sie den Mittelpunkt an und ziehen Sie mit der Maus das Rechteck auf. Sie können dazu einen Referenzpunkt wählen oder frei auf die Fläche klicken.

    Schritt 1

    Schritt 1

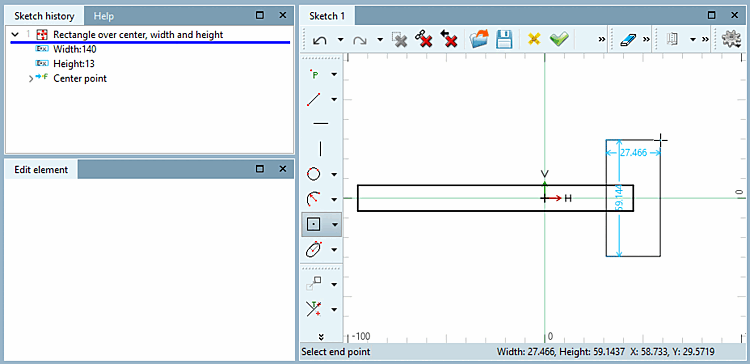

  2. Fixieren Sie mit einem Mausklick den Endpunkt. Sie können dazu einen Referenzpunkt wählen oder frei auf die Fläche klicken.

    Schritt 2

    Schritt 2

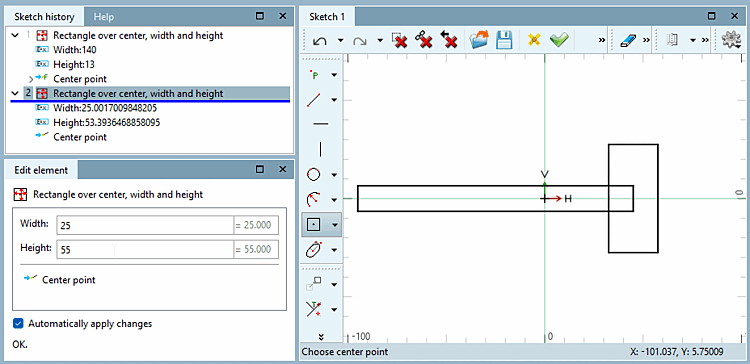

  3. Bestimmen Sie die genaue Position (Mittelpunkt X und Mittelpunkt Y) und die Maße (Breite [Width] und Höhe [Height]) im Dockingfenster Element editieren [Edit element].

    Schritt 3

    Schritt 3

Hier finden Sie das Kapitel dazu im Handbuch: Abschnitt 7.9.3.6, „ Formen -> Spezial “ in eCATALOG 3Dfindit.
