1.2.1.2.2.2. Inserire il rettangolo sul punto centrale
[Nota]Nota

Questa funzione è ufficialmente disponibile solo per le versioni future ed è solo una versione di prova interna con la V12.12 e quindi è nascosta per impostazione predefinita.

I rettangoli possono ora essere creati anche in base al punto centrale.

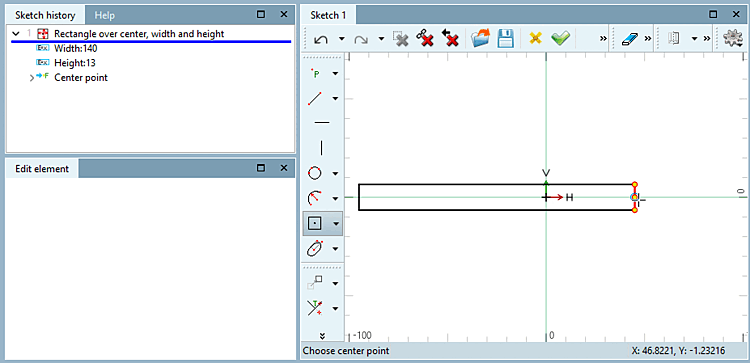

  1. Fare clic sul punto centrale e trascinare il rettangolo con il mouse. È possibile selezionare un punto di riferimento o fare clic liberamente sull'area.

    Passo 1

    Figura 1.156. Passo 1

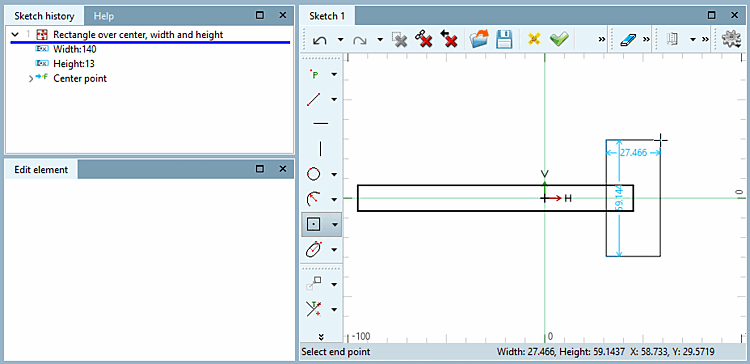

  2. Fissare il punto finale con un clic del mouse. È possibile selezionare un punto di riferimento o fare clic in qualsiasi punto della superficie.

    Passo 2

    Figura 1.157. Passo 2

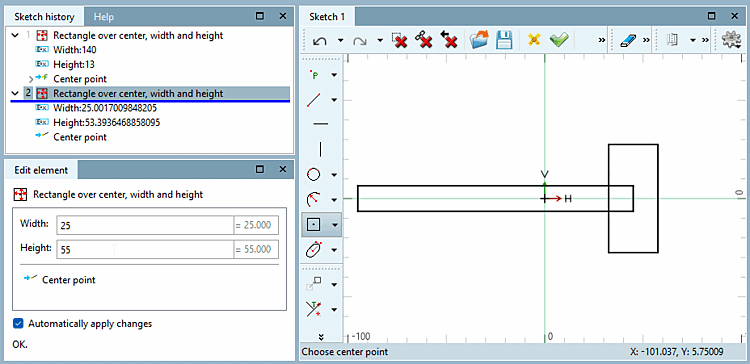

  3. Determinare la posizione esatta (punto centrale X e punto centrale Y ) e le dimensioni (larghezza [Width] e altezza [Height] ) nella finestra di aggancio Modifica elemento [Edit element].

    Passo 3

    Figura 1.158. Passo 3

Qui si trova il capitolo dedicato a questo aspetto nel manuale: Sezione 7.9.3.6, “ Stampi -> Speciale ” in eCATALOG 3Dfindit.
