7.9.3. Outils

7.9.3.13. Modifier -> Découper (partie 2)

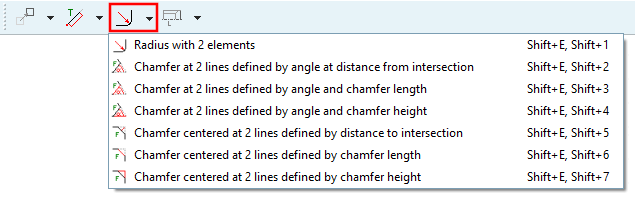

Modifier [Modify] -> Recadrage [Trim] groupé (partie 2)

Créer un congé

Arrondi sur 2 éléments [Radius with 2 elements]
Créer un congé entre deux lignes.

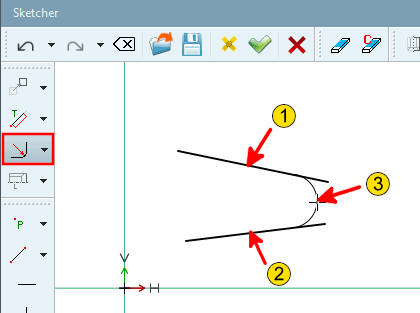

Exemple 1
1. Sélectionner la première ligne/le premier cercle [Select first line/circle]
2. Sélectionner une deuxième ligne/un deuxième cercle [Choose second line/circle]
  -> Un arc de cercle est suspendu au curseur.
3. Sélectionner le rayon [Choose radius]: déterminez le rayon de [Radius] l'arc de cercle en positionnant le curseur de la souris.
4. Ajustez si nécessaire le rayon [Radius] exact dans la fenêtre Editer l'élément [Edit element].
Le segment de cercle touche les lignes de manière tangentielle.

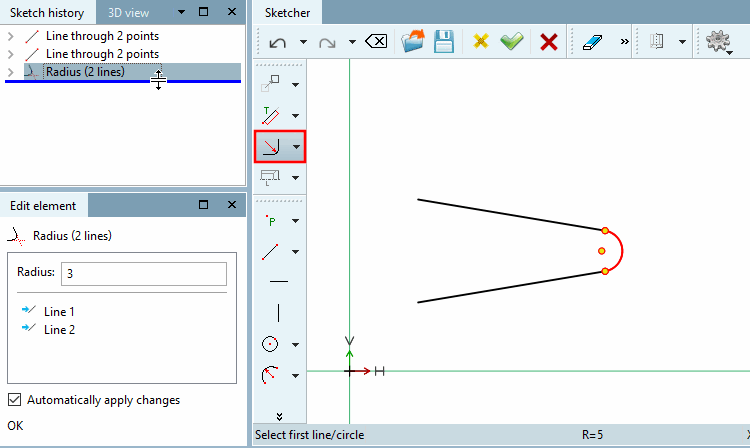

Congé à 2 éléments [Radius with 2 elements]

Congé à 2 éléments [Radius with 2 elements] - Rayon [Radius]: 3

Exemple 2

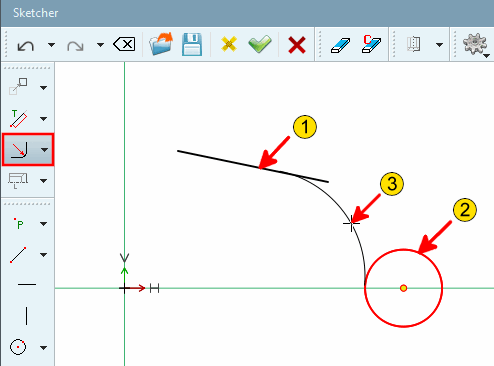

Congé sur la ligne et le cercle

	Remarque
	En plus de l'édition dans l'esquisse, vous disposez d'une possibilité simplifiée dans la fenêtre 3D pour créer des congés. Voir Section 7.6.2.12, « Blend ( ajouter un chanfrein/arrondi...) ».

Créer des chanfreins

chanfrein à 2 lignes sur des angles et des distances Carrefour [Chamfer at 2 lines defined by angle at distance from intersection]
Chanfrein entre 2 lignes, réglable par l' angle [Angle] par rapport à la première ligne sélectionnée ou par une distance [Distance] qui se définit, comme le montre l' illustration ci-dessous.

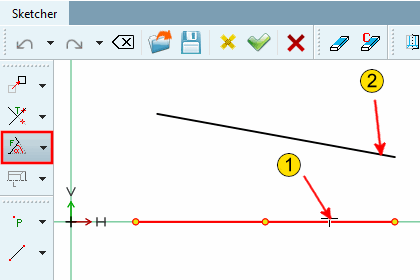

1. Sélectionner le début du chanfrein sur la première ligne [Choose chamfer start on first line]
2. Sélectionner la fin du chanfrein sur la deuxième ligne [Choose chamfer end on second line]
3. Déterminez la distance [Distance] et l'angle [Angle] exacts dans la fenêtre Editer l'élément [Edit element].

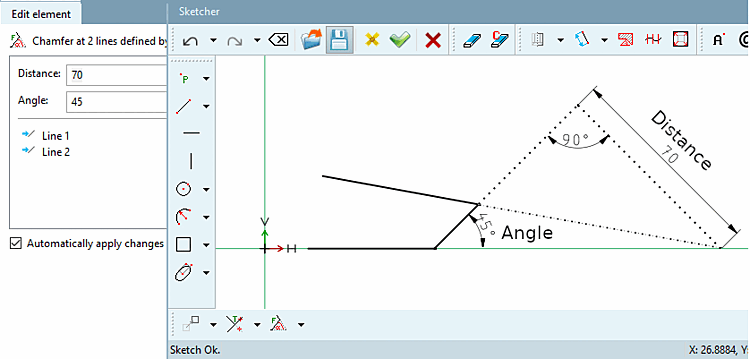

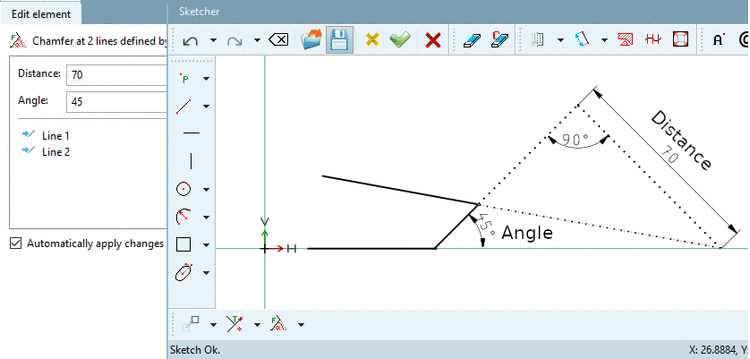

Chanfrein sur 2 lignes par l'angle et la distance au point d'intersection [Chamfer at 2 lines defined by angle at distance from intersection]

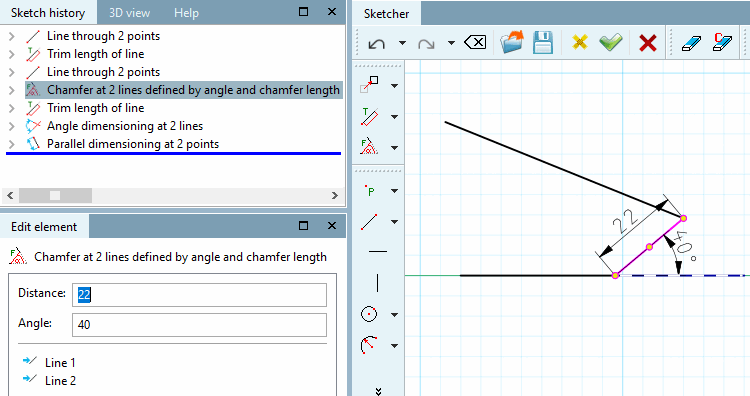

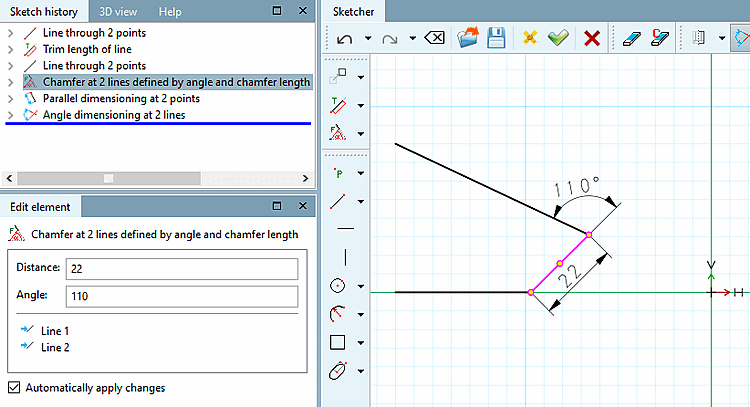

Chanfrein sur 2 lignes sur l’angle et la longueur du chanfrein [Chamfer at 2 lines defined by angle and chamfer length]
Chanfrein entre 2 lignes, "réglable" par l'angle par rapport à la première ligne sélectionnée (sens inverse des aiguilles d'une montre) et la longueur du chanfrein.
Exemple 1
1. Sélectionner le début du chanfrein sur la première ligne [Choose chamfer start on first line]
2. Sélectionner la fin du chanfrein sur la deuxième ligne [Choose chamfer end on second line]
3. Déterminez la distance [Distance] (longueur du chanfrein) et l'angle [Angle] dans la fenêtre Editer l'élément [Edit element].
Exemple 2 (les lignes sont cliquées dans l'ordre inverse)
1. Sélectionner le début du chanfrein sur la première ligne [Choose chamfer start on first line]
2. Sélectionner la fin du chanfrein sur la deuxième ligne [Choose chamfer end on second line]

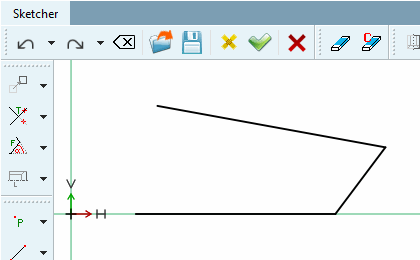

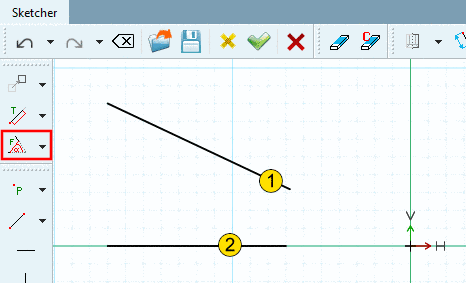

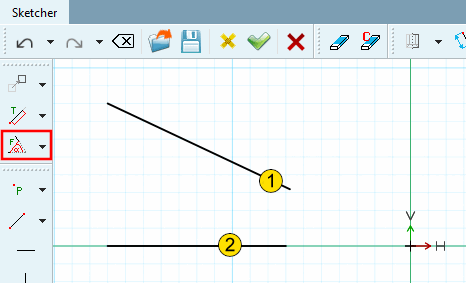

  Début et fin du chanfrein
3. Déterminez la distance [Distance] (longueur du chanfrein) et l'angle [Angle] dans la fenêtre Editer l'élément [Edit element].

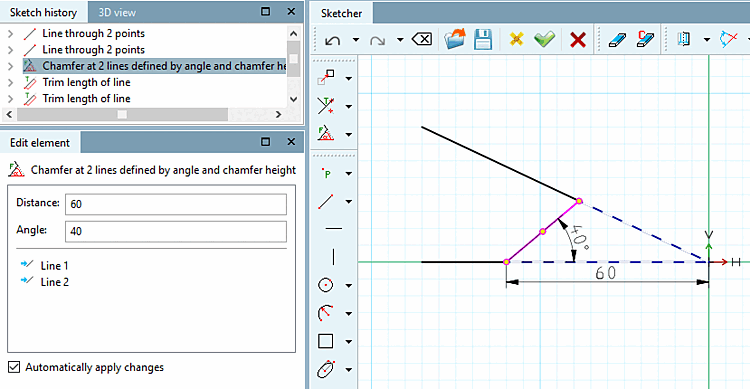

chanfrein sur 2 lignes sur des angles et Longueur d’avance [Chamfer at 2 lines defined by angle and chamfer height]
Longueur d'alimentation
Chanfrein entre 2 lignes, "réglable" par l'angle par rapport à la première ligne sélectionnée (dans le sens inverse des aiguilles d'une montre) et la longueur d'introduction (distance entre le chanfrein et le point d'intersection des lignes).

Remarque
La longueur d'alimentation se réfère à la première ligne sur laquelle on a cliqué.

Exemple 1
1. Sélectionner le début du chanfrein sur la première ligne [Choose chamfer start on first line]
2. Sélectionner la fin du chanfrein sur la deuxième ligne [Choose chamfer end on second line]
3. Déterminez la distance [Distance] (longueur d'introduction) et l'angle [Angle] dans la fenêtre Editer l'élément [Edit element].

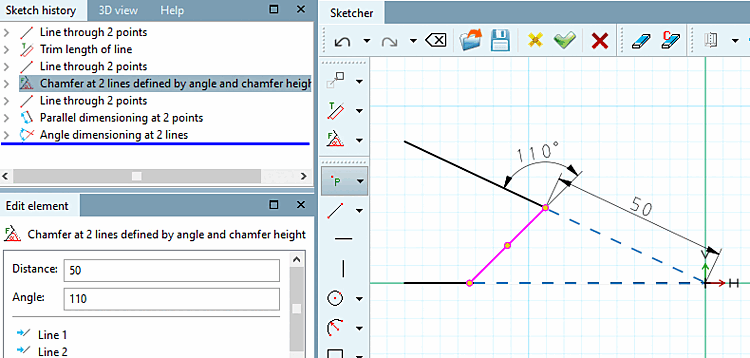

  Exemple 2 (les lignes sont cliquées dans l'ordre inverse)
  1. Sélectionner le début du chanfrein sur la première ligne [Choose chamfer start on first line]
  2. Sélectionner la fin du chanfrein sur la deuxième ligne [Choose chamfer end on second line]
  3. Déterminez la distance [Distance] (longueur d'introduction) et l'angle [Angle] dans la fenêtre Editer l'élément [Edit element].

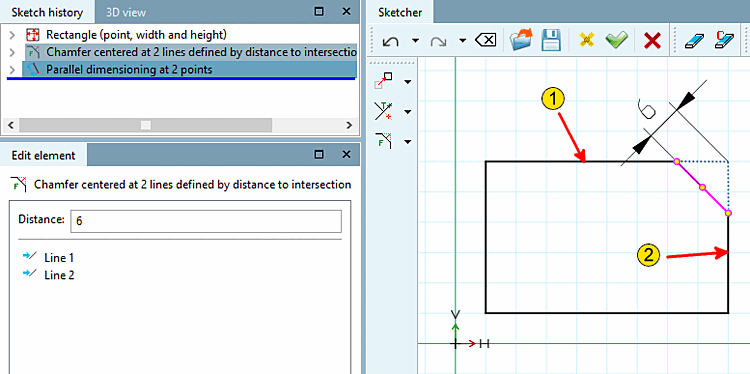

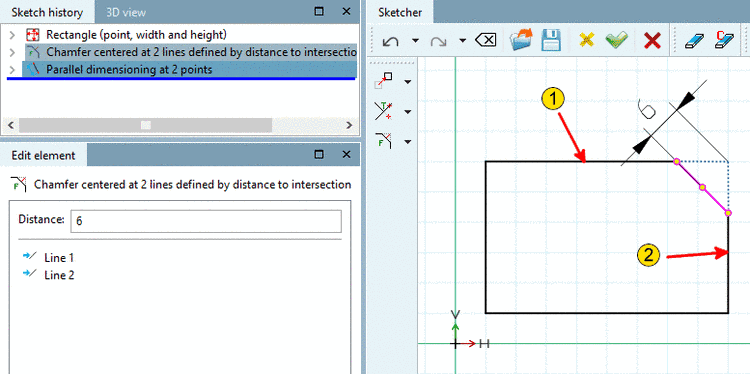

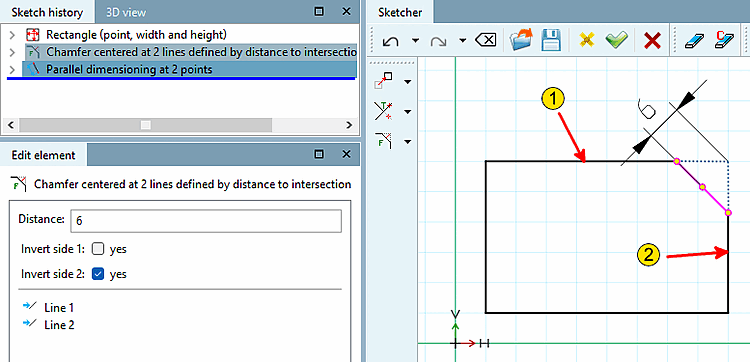

chanfrein au milieu de 2 lignes sur la distance jusqu’à Carrefour [Chamfer centered at 2 lines defined by distance to intersection]

Chanfrein de 45° entre 2 lignes, "réglable" par la distance du chanfrein au point d'intersection (imaginaire) des deux lignes.

Choisir la première ligne [Select first line]:
Choisir la deuxième ligne [Choose second line]:
(L'ordre ne fait pas de différence).

Sélectionner l'espacement par point [Select distance by point]: Ajustez l'espacement souhaité dans la fenêtre du docking Editer l'élément [Edit element].

	Remarque
	Il est également possible de placer le chanfrein à l'extérieur du corps esquissé, mais cette fonctionnalité ne sera officiellement disponible que dans les versions futures et n'est qu'une version de test interne avec la V12.8.

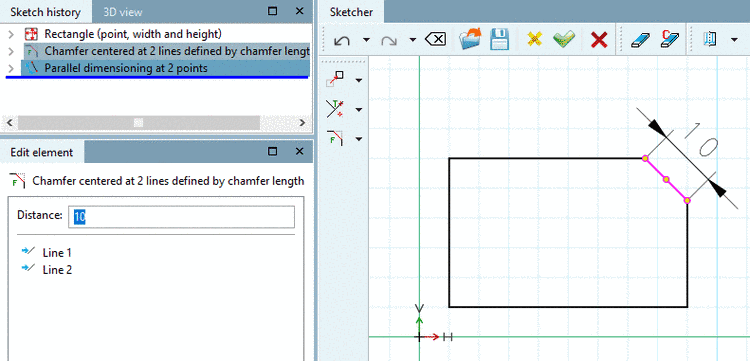

chanfrein au milieu de 2 lignes sur la longueur du chanfrein [Chamfer centered at 2 lines defined by chamfer length]

Chanfrein de 45° entre 2 lignes, "réglable" par la longueur du chanfrein.

Choisir la première ligne [Select first line]:
Choisir la deuxième ligne [Choose second line]:
(L'ordre ne fait pas de différence.) Ici aussi, le chanfrein peut être placé à l'extérieur, voir la section Chanfrein centré sur 2 lignes via distance à l'intersection [Chamfer centered at 2 lines defined by distance to intersection].
Sélectionner la distance par rapport au point [Select distance by point]: Déterminez la longueur exacte du chanfrein dans la fenêtre Éditer l'élément [Edit element].

	Remarque
	Il est également possible de placer le chanfrein à l'extérieur du corps esquissé, mais cette fonctionnalité ne sera officiellement disponible que dans les versions futures et n'est qu'une version de test interne avec la V12.8.

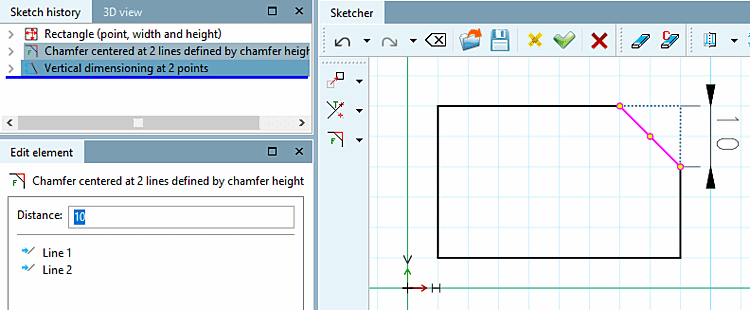

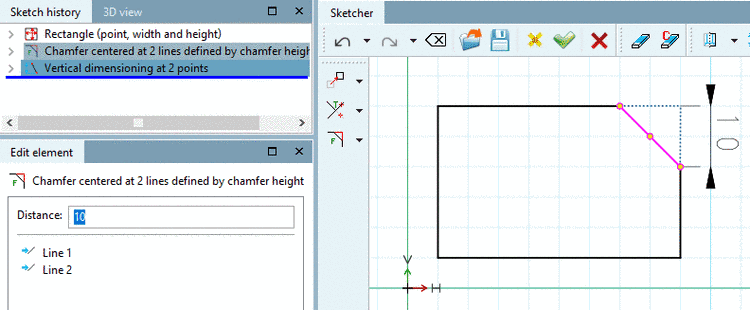

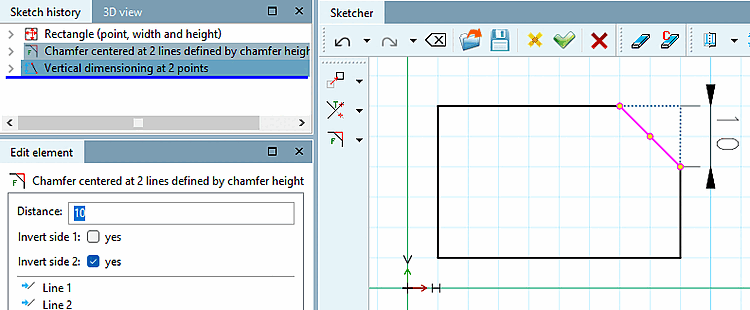

chanfrein au milieu de 2 lignes sur la longueur d’alimentation [Chamfer centered at 2 lines defined by chamfer height]

Chanfrein de 45° entre 2 lignes, "réglable" par la longueur d'introduction de la zone de ligne coupée.

Choisir la première ligne [Select first line]:
Choisir la deuxième ligne [Choose second line]:
(L'ordre ne fait pas de différence.) Un placement à l'extérieur du moule est possible, voir la section Chanfrein centré sur 2 lignes sur la distance à l'intersection [Chamfer centered at 2 lines defined by distance to intersection].
Choisir la distance par rapport au point [Select distance by point]: Déterminez la longueur d'insertion exacte dans la fenêtre d'amarrage Editer l'élément [Edit element].

	Remarque
	Il est également possible de placer le chanfrein à l'extérieur du corps esquissé, mais cette fonctionnalité ne sera officiellement disponible que dans les versions futures et n'est qu'une version de test interne avec la V12.8.

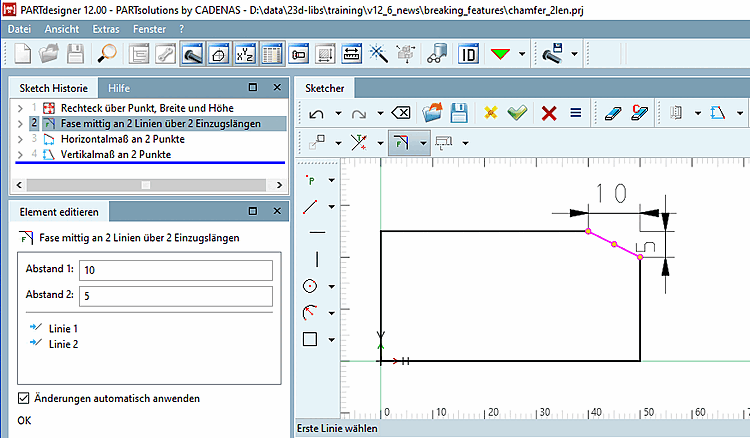

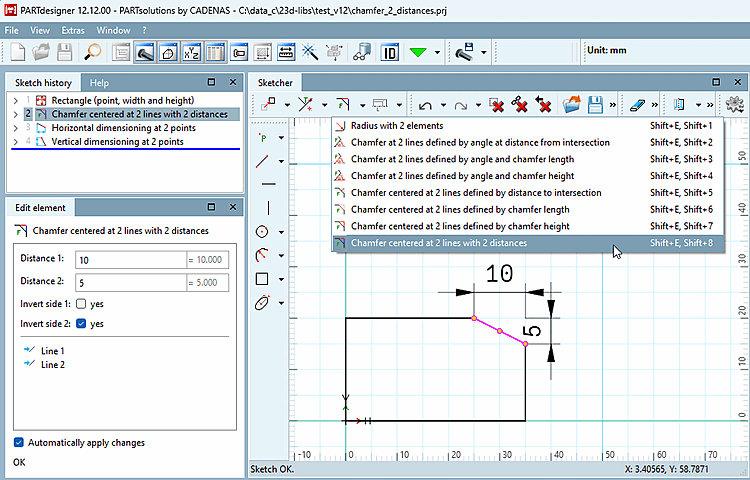

Chanfrein centré sur 2 lignes sur 2 longueurs d'alimentation [Chamfer centered at 2 lines with 2 distances]:

Remarque
Cette fonctionnalité ne sera officiellement disponible que pour les versions futures et n'est qu'une version de test interne avec la V12.
1. Sélectionner la fonction Chanfrein centré sur 2 lignes sur 2 longueurs d'alimentation [Chamfer centered at 2 lines with 2 distances].
2. Choisir la première ligne [Select first line]:
3. Choisir la deuxième ligne [Choose second line]:
  (L'ordre ne fait pas de différence.) Le placement du chanfrein en dehors de la forme est réalisable, voir à ce sujet le paragraphe Chanfrein centré sur 2 lignes par la distance à l'intersection [Chamfer centered at 2 lines defined by distance to intersection].
4. Choisir la distance par rapport au point [Select distance by point]: Déterminez la longueur d'insertion exacte dans la fenêtre d'amarrage Editer l'élément [Edit element].

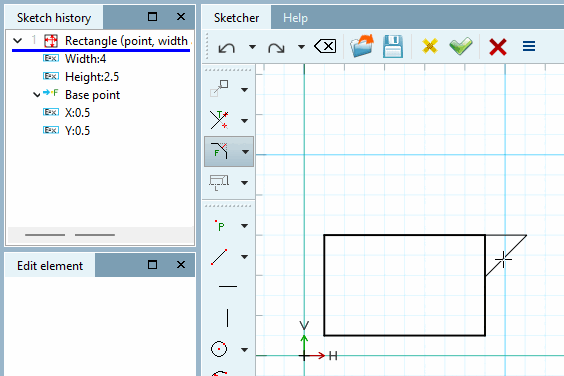

Il est également possible de placer le chanfrein en dehors du corps esquissé.

	Remarque
	En plus de l'édition dans l'esquisse, vous disposez d'une possibilité simplifiée dans la fenêtre 3D pour créer des chanfreins. Voir Section 7.6.2.12, « Blend ( ajouter un chanfrein/arrondi...) ».
