7.9.3.12. Modifizieren -> Zuschneiden (Teil 2)

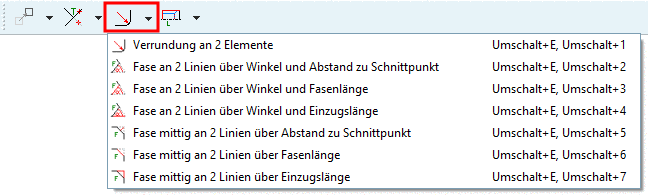

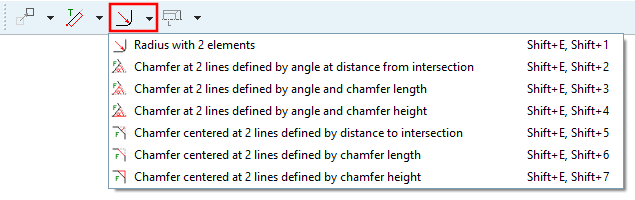

Modifizieren -> Zuschneiden gruppiert (Teil 2)

Verrundung erstellen

Verrundung an 2 Elemente
Erstellen Sie eine Verrundung zwischen zwei Linien.
Beispiel 1
1. Erste(n) Linie/Kreis wählen
2. Zweite(n) Linie/Kreis wählen
  -> Ein Kreisbogen hängt am Cursor.
3. Radius wählen: Bestimmen Sie mittels Position des Mauscursors den Radius des Kreisbogens.
4. Passen Sie den exakten Radius gegebenenfalls im Fenster Element editieren an.
Das Kreissegment berührt die Linien tangential.

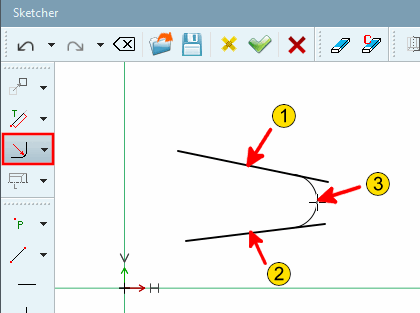

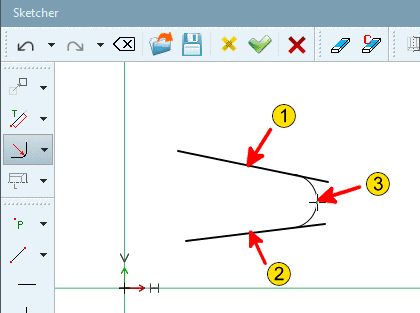

Verrundung an 2 Elemente

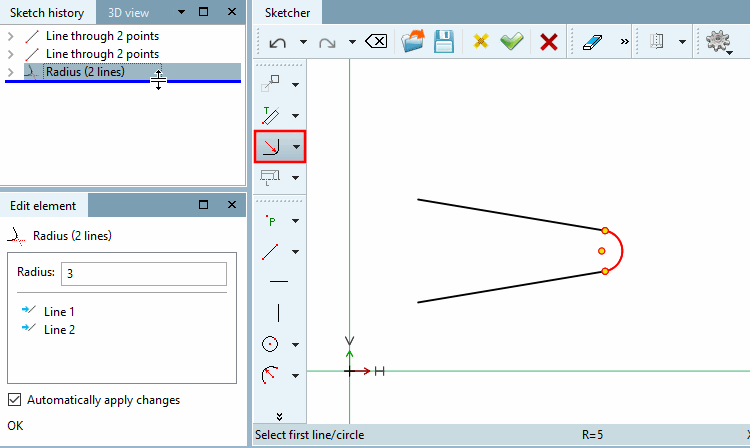

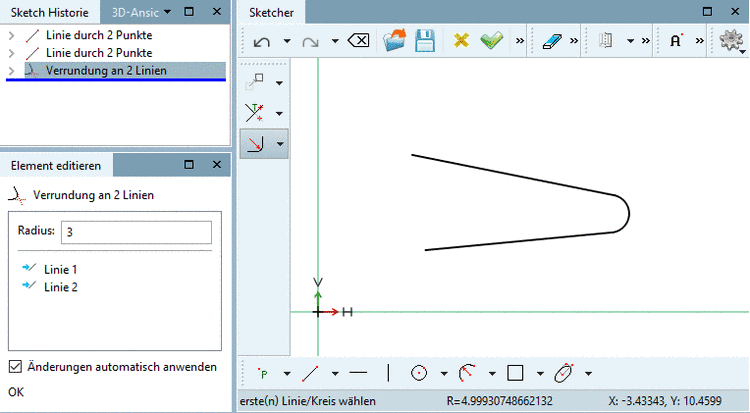

Verrundung an 2 Elemente - Radius: 3
Beispiel 2

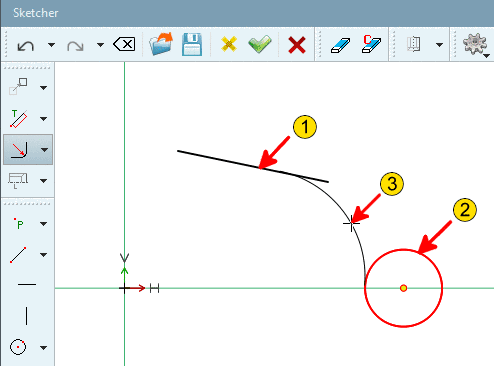

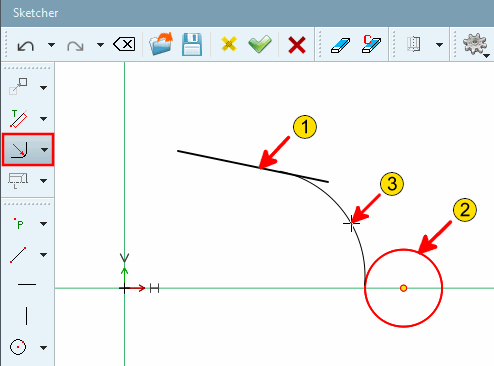

Verrundung an Linie und Kreis

	Hinweis
	Sie haben zusätzlich zur Bearbeitung im Sketch eine vereinfachte Möglichkeit im 3D-Fenster, Verrundungen zu erstellen. Siehe Abschnitt 7.6.2.10, „Blend (Fase/Rundung hinzufügen...)“.

Fasen erstellen

Fase an 2 Linien über Winkel und Abstand zu Schnittpunkt
Fase zwischen 2 Linien, einstellbar über den Winkel zur erstgewählten Linie oder einen Abstand, der sich definiert, wie ihn die Abbildung unten zeigt.

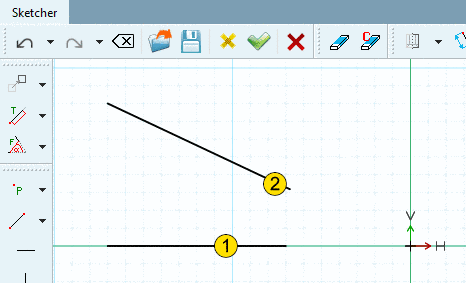

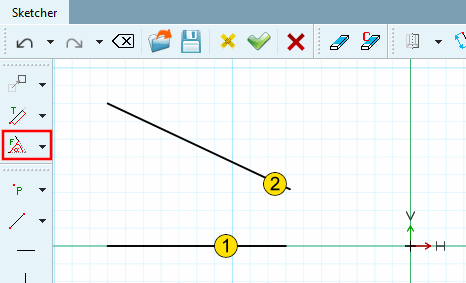

1. Fasenstart auf erster Line wählen
2. Fasenende auf zweiter Line wählen
3. Bestimmen Sie den exakten Abstand und Winkel im Fenster Element editieren.

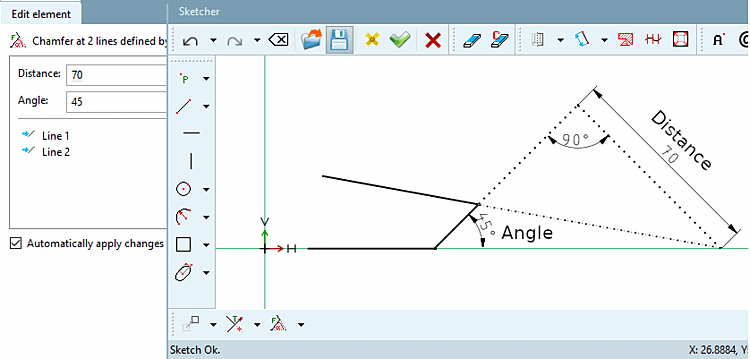

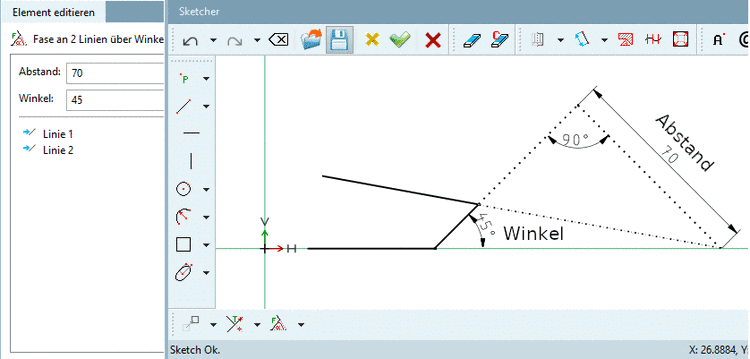

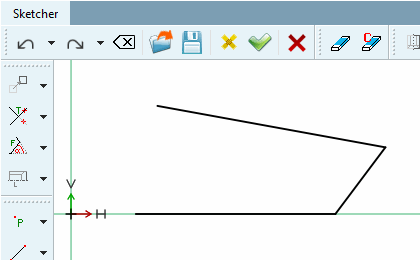

Fase an 2 Linien über Winkel und Abstand zu Schnittpunkt

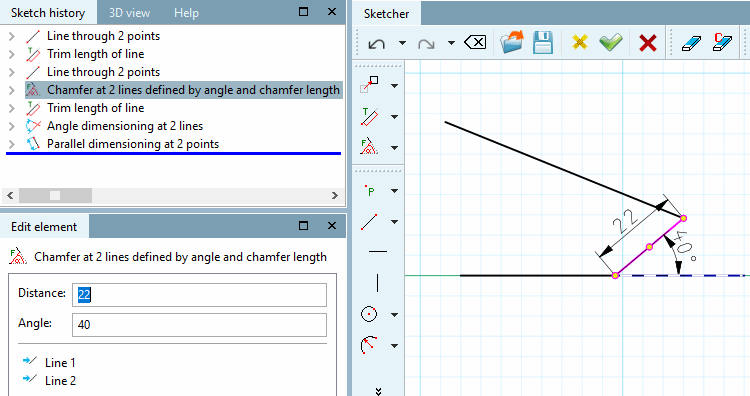

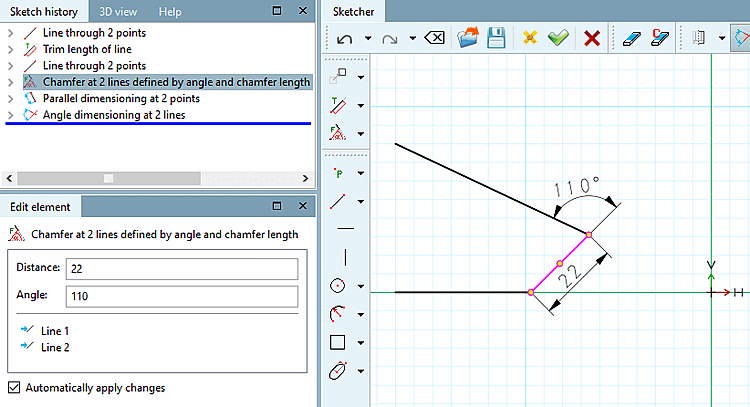

Fase an 2 Linien über Winkel und Fasenlänge
Fase zwischen 2 Linien, „einstellbar“ über den Winkel zur erstgewählten Linie (gegen den Uhrzeigersinn) und die Länge der Fase.

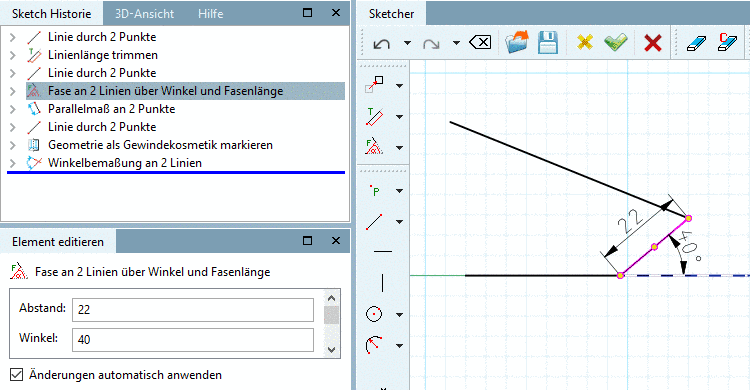

Beispiel 1
1. Fasenstart auf erster Line wählen
2. Fasenende auf zweiter Line wählen
3. Bestimmen Sie Abstand (Fasenlänge) und Winkel im Fenster Element editieren.

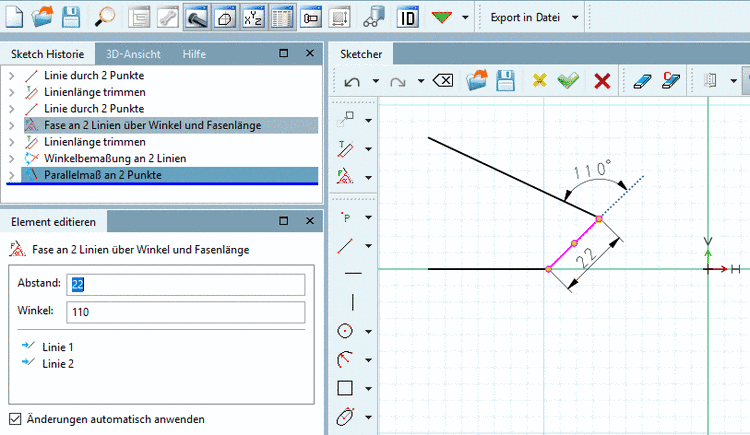

Beispiel 2 (die Linien werden in umgekehrter Reihenfolge geklickt)
1. Fasenstart auf erster Line wählen
2. Fasenende auf zweiter Line wählen

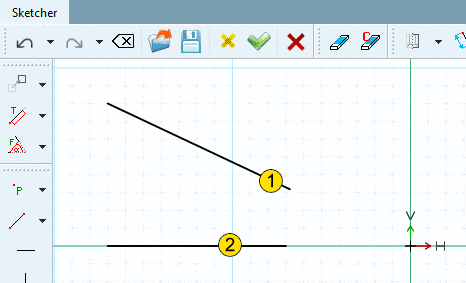

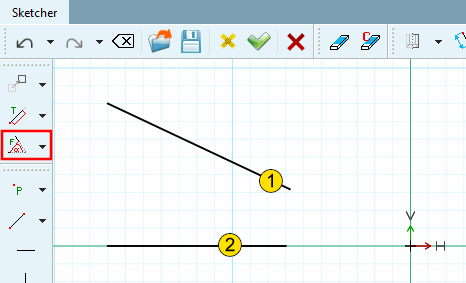

  Fasenstart und Fasenende
3. Bestimmen Sie Abstand (Fasenlänge) und Winkel im Fenster Element editieren.

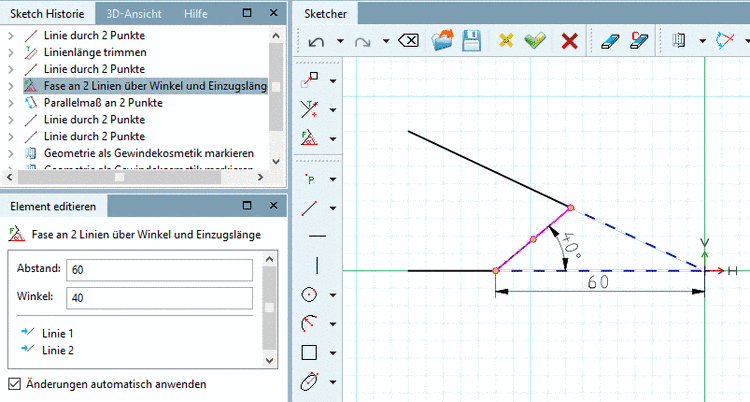

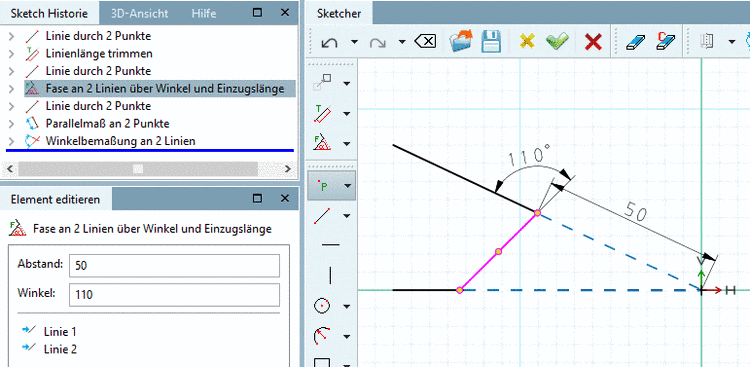

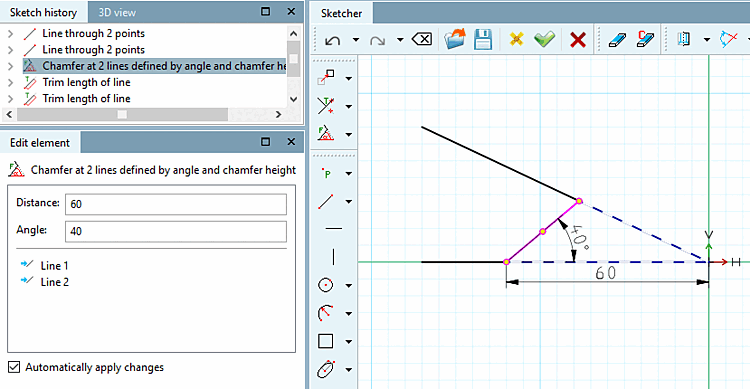

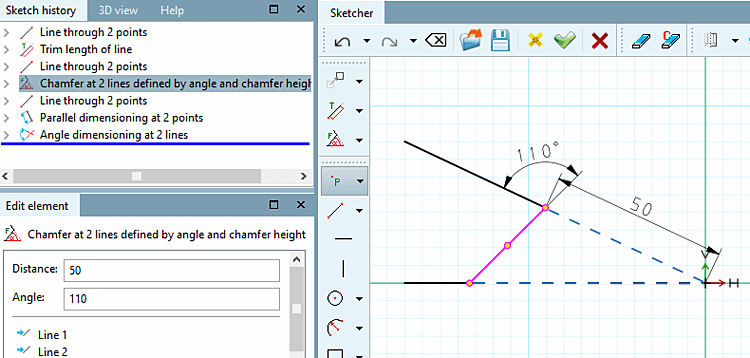

Fase an 2 Linien über Winkel und Einzugslänge
Fase zwischen 2 Linien, „einstellbar“ über den Winkel zur erstgewählten Linie (gegen den Uhrzeigersinn) und die Einzugslänge (Distanz zwischen Fase und dem Schnittpunkt der Linien).
Hinweis
Die Einzugslänge bezieht sich auf die zuerst angeklickte Linie.
Beispiel 1
1. Fasenstart auf erster Line wählen
2. Fasenende auf zweiter Line wählen
3. Bestimmen Sie Abstand (Einzugslänge) und Winkel im Fenster Element editieren.

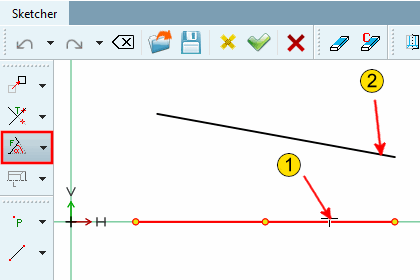

  Beispiel 2 (die Linien werden in umgekehrter Reihenfolge geklickt)
  1. Fasenstart auf erster Line wählen
  2. Fasenende auf zweiter Line wählen
  3. Bestimmen Sie Abstand (Einzugslänge) und Winkel im Fenster Element editieren.

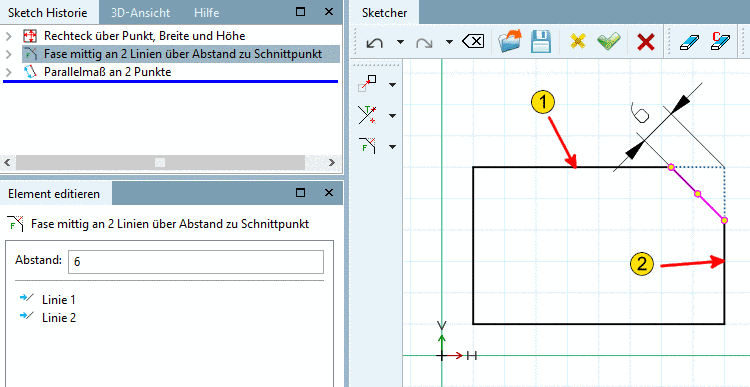

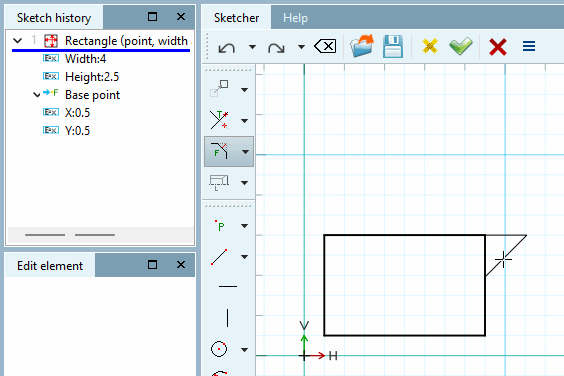

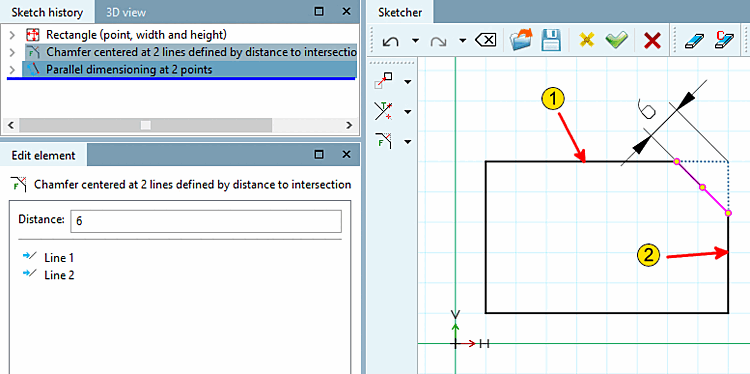

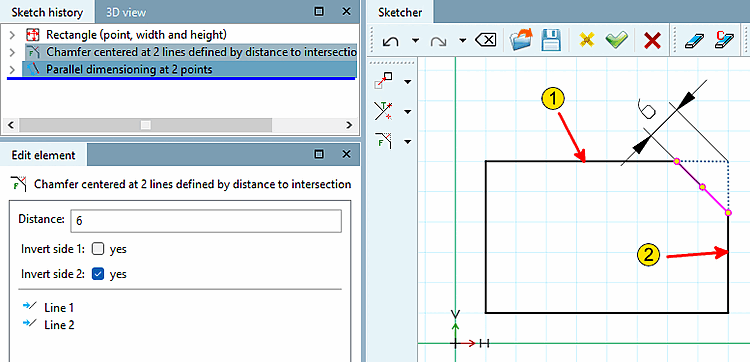

Fase mittig an 2 Linien über Abstand zu Schnittpunkt
45°-Fase zwischen 2 Linien, „einstellbar“ über den Abstand der Fase zum (imaginären) Schnittpunkt beider Linien.
1. Erste Linie wählen:
2. Zweite Linie wählen:
  (Die Reihenfolge macht keinen Unterschied.)
3. Abstand über Punkt wählen: Passen Sie den gewünschten Abstand im Dockingfenster Element editieren an.

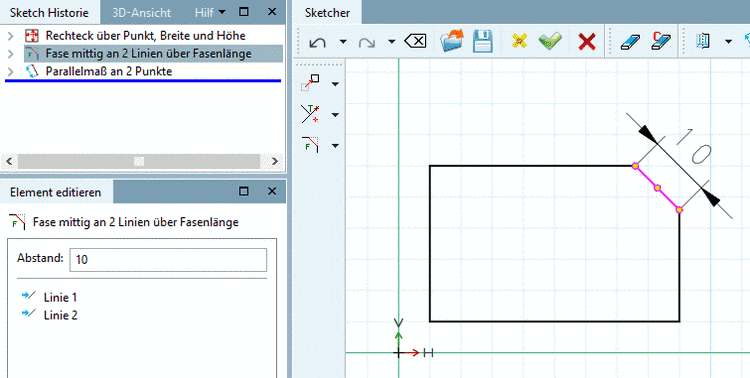

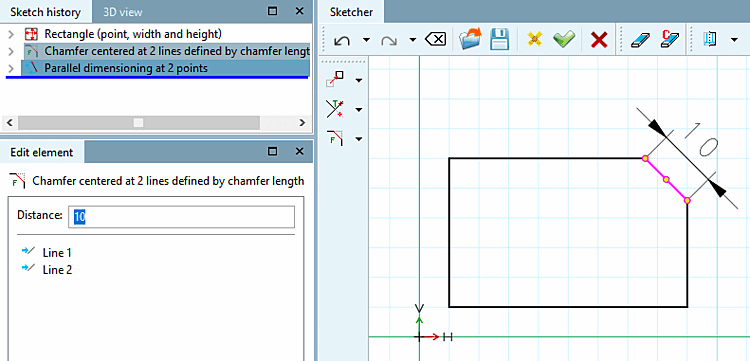

Fase mittig an 2 Linien über Fasenlänge
45°-Fase zwischen 2 Linien, „einstellbar“ über die Länge der Fase.
1. Erste Linie wählen:
2. Zweite Linie wählen:
  (Die Reihenfolge macht keinen Unterschied.)
3. Abstand über Punkt wählen: Bestimmen Sie die exakte Länge der Fase im Fenster Element editieren.

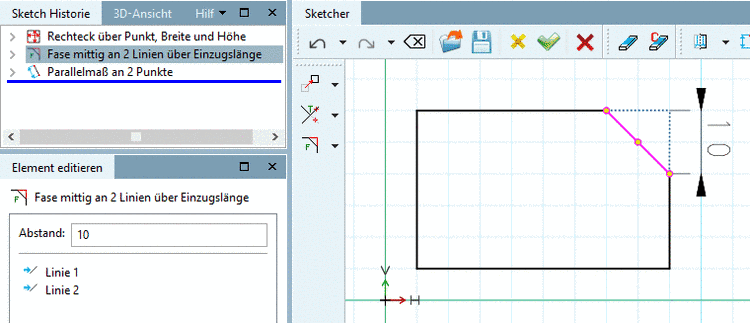

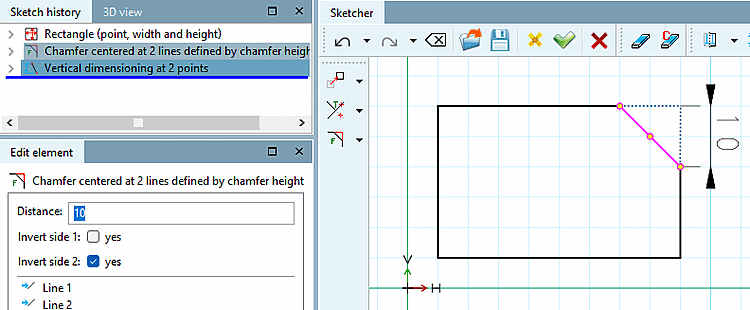

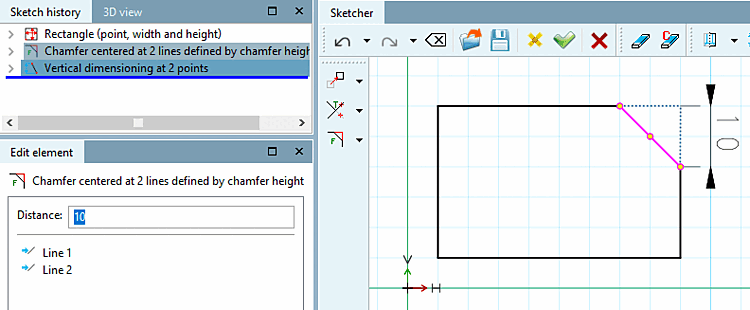

Fase mittig an 2 Linien über Einzugslänge
45°-Fase zwischen 2 Linien, „einstellbar“ über die Einzugslänge des abgeschnittenen Linienbereichs.
1. Erste Linie wählen:
2. Zweite Linie wählen:
  (Die Reihenfolge macht keinen Unterschied.)
3. Abstand über Punkt wählen: Bestimmen Sie die genaue Einzugslänge im Dockingfenster Element editieren.

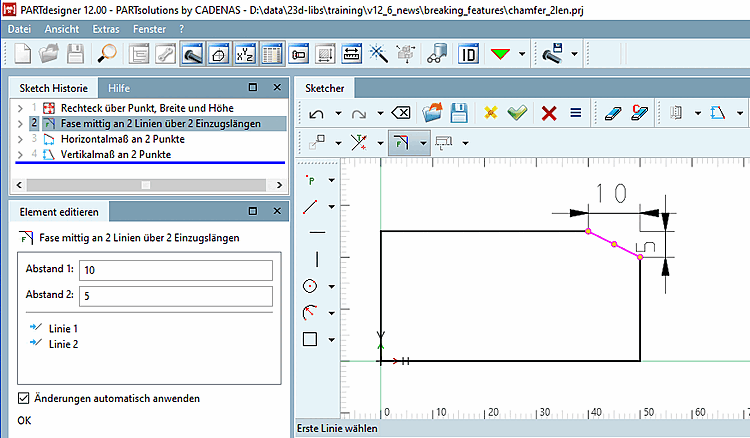

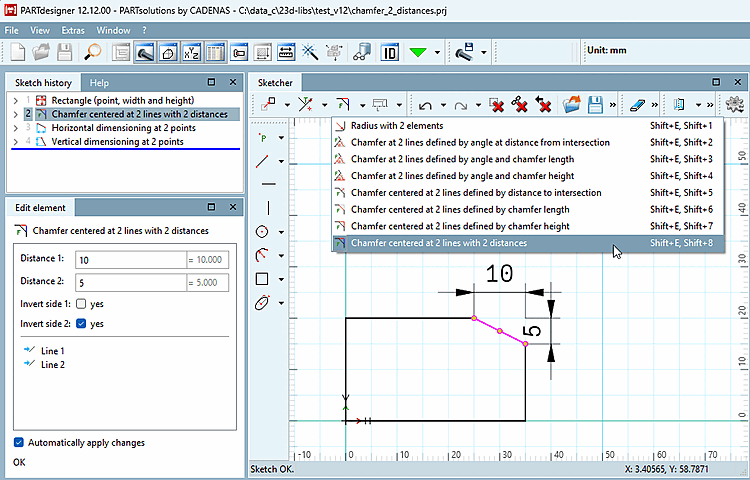

Fase mittig an 2 Linien über 2 Einzugslängen:
Hinweis
Diese Feature steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12 nur eine interne Testversion.
1. Selektieren Sie das Feature Fase mittig an 2 Linien über 2 Einzugslängen.
2. Erste Linie wählen:
3. Zweite Linie wählen:
  (Die Reihenfolge macht keinen Unterschied.)
4. Abstand über Punkt wählen: Bestimmen Sie die genaue Einzugslänge im Dockingfenster Element editieren.

	Hinweis
	Sie haben zusätzlich zur Bearbeitung im Sketch eine vereinfachte Möglichkeit im 3D-Fenster, Fasen zu erstellen. Siehe Abschnitt 7.6.2.10, „Blend (Fase/Rundung hinzufügen...)“.
