Mit V12 werden die Werkzeuge standardmäßig gruppiert dargestellt.

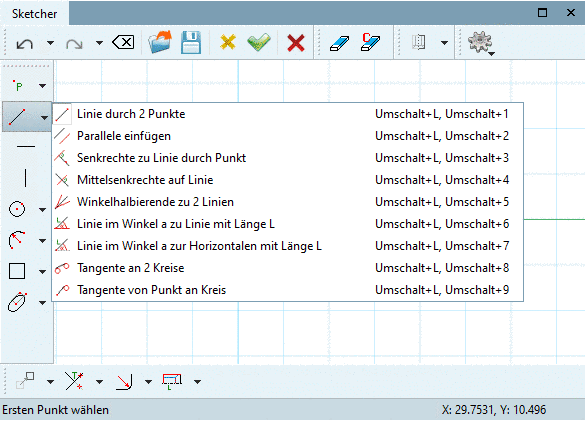

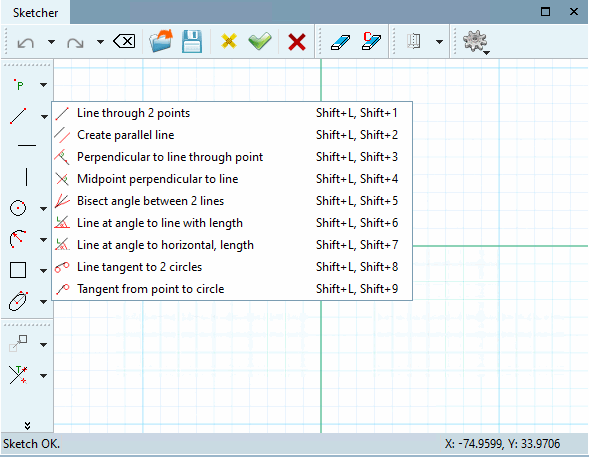

Beispiel: Gruppe "Linien" geöffnet

Beispiel: Gruppe "Linien" geöffnet

Ein Klick mit der sekundären Maustaste an beliebiger Stelle in eine Toolbar öffnet ein Menü zum Ein- und Ausschalten der Toolbars:

  • Standard [Default]

  • Löschen [Delete]

  • Attribute [Attributes]

  • Schnelleinstellungen [Quick settings]

  • Formen [Shapes]

  • Modifizieren [Modify]

Die folgende Abbildung zeigt die Toolbarnamen und zugleich die Gruppennamen wie sie verwendet werden, wenn die Einstellungsoption Werkzeuge gruppieren [Group tools] deaktiviert ist.

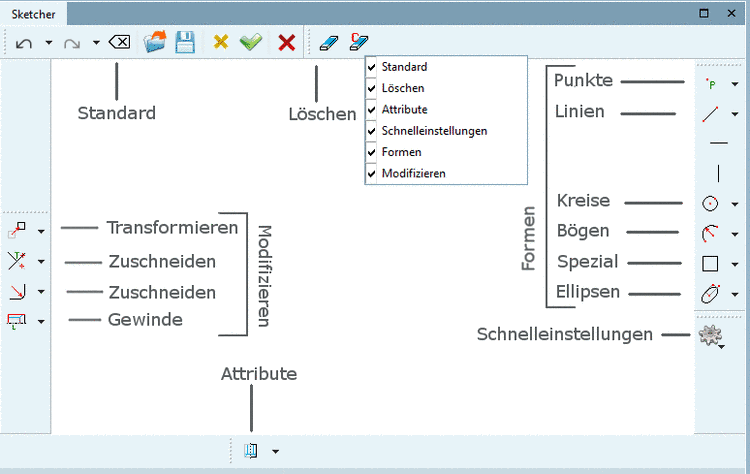

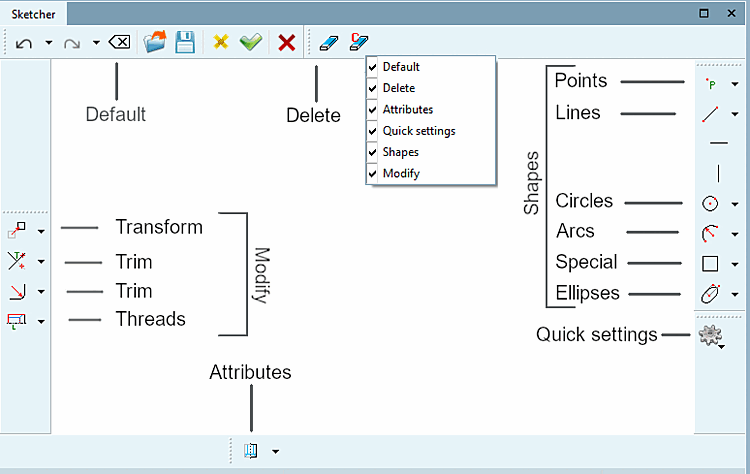

Darstellung der Funktionen mit Einstellungsoption "Werkzeuge gruppieren [Group tools]" aktiviert

Darstellung der Funktionen mit Einstellungsoption "Werkzeuge gruppieren [Group tools]" aktiviert

Standardmäßig ist die Funktion Werkzeuge gruppieren [Group tools] eingeschaltet. Die Option zum Ein- und Ausschalten finden Sie im PARTdesigner unter Extras Menü -> Einstellungen... [Preferences...] -> Sketcher (hist.) [Sketcher (feat.)].

Die folgende Abbildung zeigt die Toolbars mit Namen ohne Gruppierung:

  • Standard [Default]

  • Löschen [Delete]

  • Spezial [Special]

  • Linien [Lines]

  • Schnelleinstellungen [Quick settings]

  • Zuschneiden [Trim]

  • Punkte [Points]

  • Kreise [Circles]

  • Bögen [Arcs]

  • Transformieren [Transform]

  • Attribute [Attributes]

  • Gewinde [Threads]

  • Ellipsen [Ellipses] (standardmäßig deaktiviert)

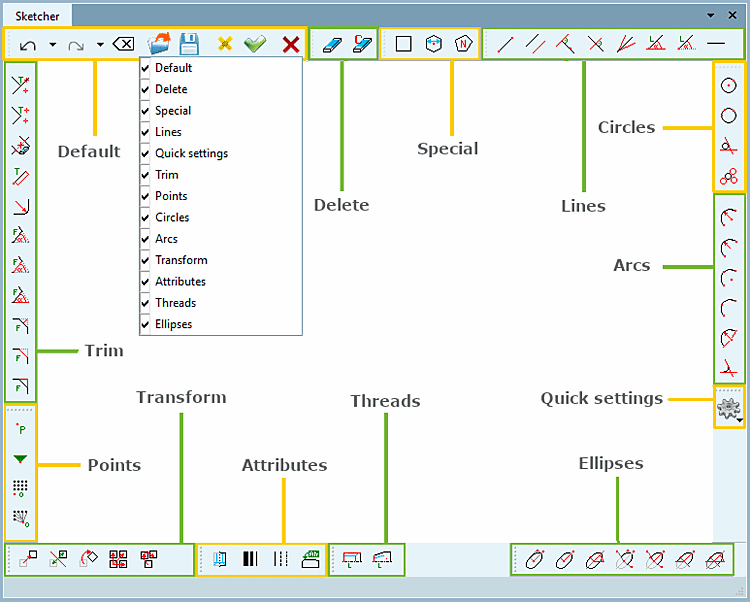

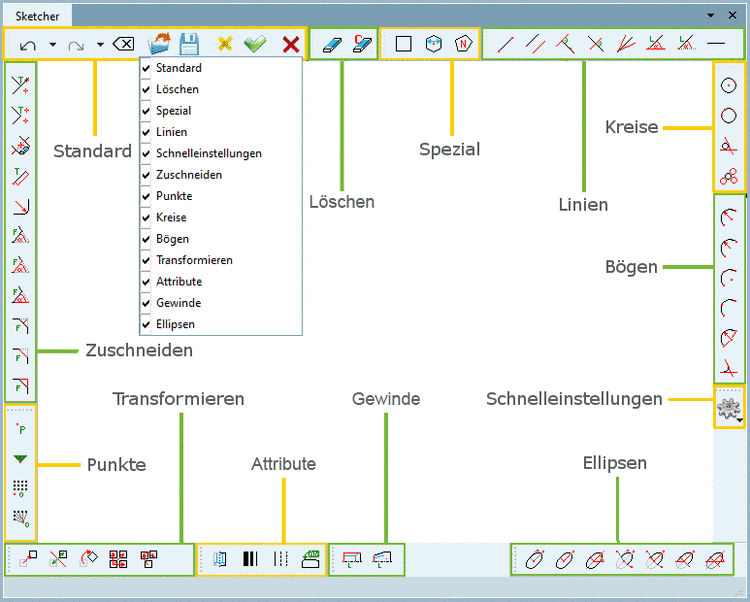

Darstellung der Funktionen mit Einstellungsoption "Werkzeuge gruppieren [Group tools]" deaktiviert

Darstellung der Funktionen mit Einstellungsoption "Werkzeuge gruppieren [Group tools]" deaktiviert
