7.9.3. Werkzeuge
7.9.3.7. Formen -> Kreise
Zurück  Weiter

7.9.3.7. Formen -> Kreise

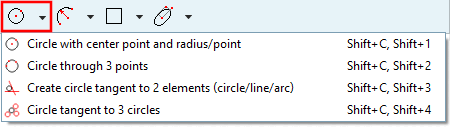

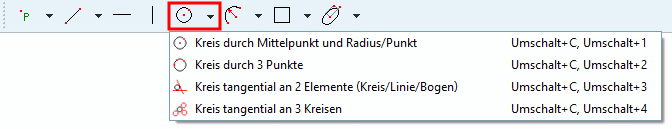

  • Kreis durch Mittelpunkt und Radius/Punkt

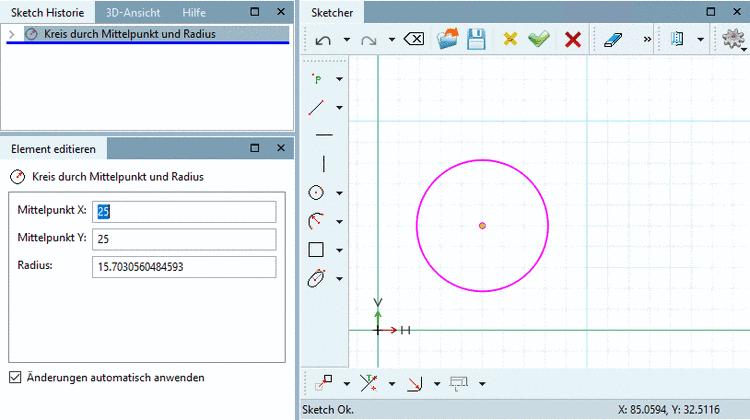

    Kreis über Mittelpunkt und Radius bestimmen.

    1. Mittelpunkt wählen: Klicken Sie entweder an der ungefähren Stelle in den freien Raum oder verwenden Sie einen schon existierenden Konstruktionspunkt oder setzen Sie zuvor einen Punkt als Mittelpunkt.

    2. Punkt auf Radius wählen: Ziehen Sie mit der Maus den Kreis bis zum gewünschten Radius auf und fixieren Sie den Kreis per Mausklick.

    3. Wenn nötig, passen Sie die Werte der Punkte von Mittelpunkt X, Mittelpunkt Y und Radius im Dockingfenster Element editieren an.

    Die Aktivierung von "Am Raster einrasten" erfolgt bei Kreisen nicht unter Schnelleinstellungen -> Am Raster einrasten, sondern unter PARTdesigner -> Einstellungen... -> Sketcher (hist.) -> Raster -> Skalare Parameter. Ist die Weite beispielsweise auf 5 gestellt, wird der Kreis auf Radien mit Vielfachem von 5 snappen, egal in welcher Richtung Sie sich mit der Maus bewegen.

  • Kreis durch 3 Punkte

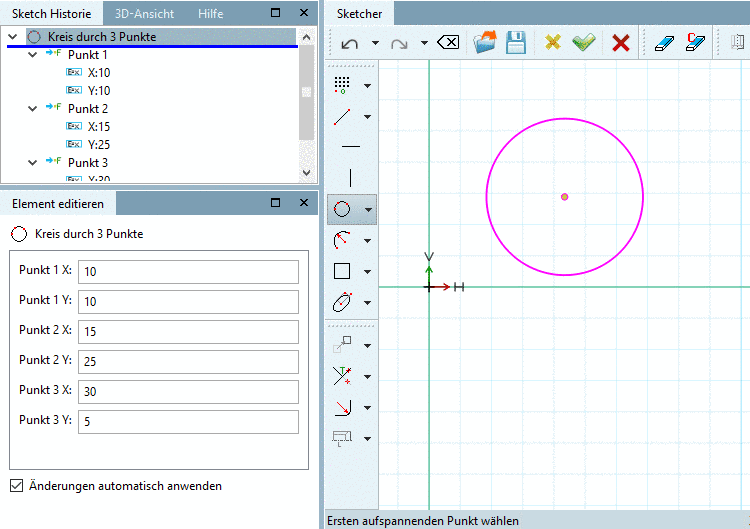

    Kreis über drei Punkte bestimmen (freie Punkte, Endpunkte einer Linie, Mittelpunkt eines Kreises, usw.)

    1. Ersten aufspannenden Punkt wählen

    2. Zweiten aufspannenden Punkt wählen

    3. Dritten aufspannenden Punkt wählen: Ziehen Sie mit der Maus den Kreis bis zum gewünschten Radius auf und fixieren Sie den Kreis per Mausklick.

    4. Wenn nötig, passen Sie die Werte der Punkte im Dockingfenster Element editieren an.

  • Kreis tangential an 2 Elemente (Kreis/Linie/Bogen)

    Tangentialen Kreis an Linien, Bögen und Kreisen erstellen.

    Beispiel: Kreis zwischen den Koordinatenachsen.

    1. Klicken Sie das erste zu tangierende Element.

    2. Klicken Sie das zweite zu tangierende Element.

    3. Ziehen Sie den Kreis bis zum gewünschten Radius auf und fixieren Sie ihn per Mausklick.

    4. Wenn nötig, passen Sie den Radius im Dockingfenster Element editieren an.

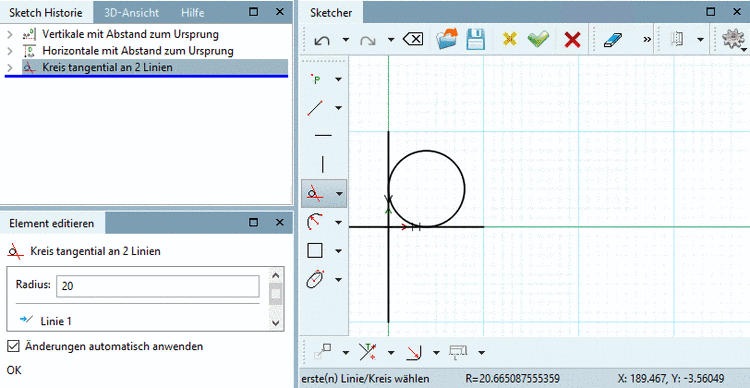

    Kreis tangential an 2 Elemente (Kreis/Linie/Bogen)

    Kreis tangential an 2 Elemente (Kreis/Linie/Bogen)

  • Kreis tangential an 3 Kreisen

    [Hinweis]Hinweis

    Diese Feature steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12 nur eine interne Testversion.

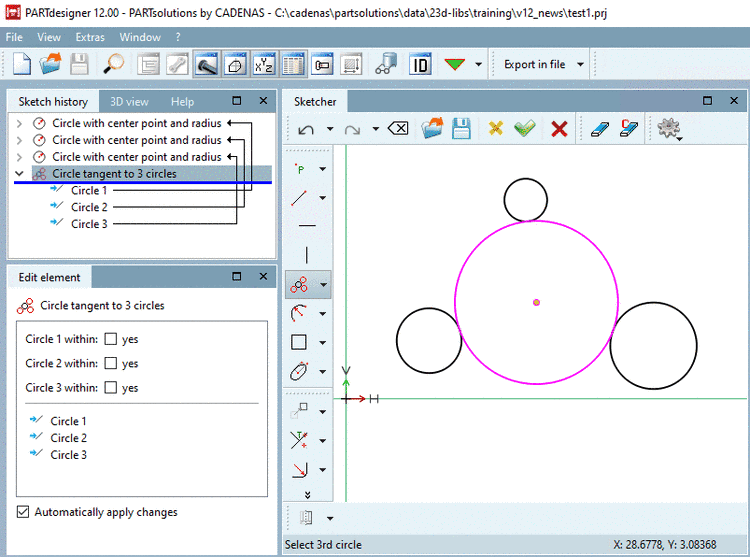

    Tangential berührender Kreis innerhalb von 3 Ursprungskreisen

    Tangential berührender Kreis innerhalb von 3 Ursprungskreisen

    1. Aktivieren Sie das Werkzeug Kreis tangential an 3 Kreisen.

    2. Selektieren Sie der Reihe nach die 3 Ursprungskreise.

      -> Der neue Kreis wird tangential zu den 3 Ursprungskreisen eingefügt.

    Im Dockingfenster Element editieren haben Sie die Möglichkeit einen, zwei oder alle drei Ursprungskreise in den tangential berührenden Kreis zu legen.

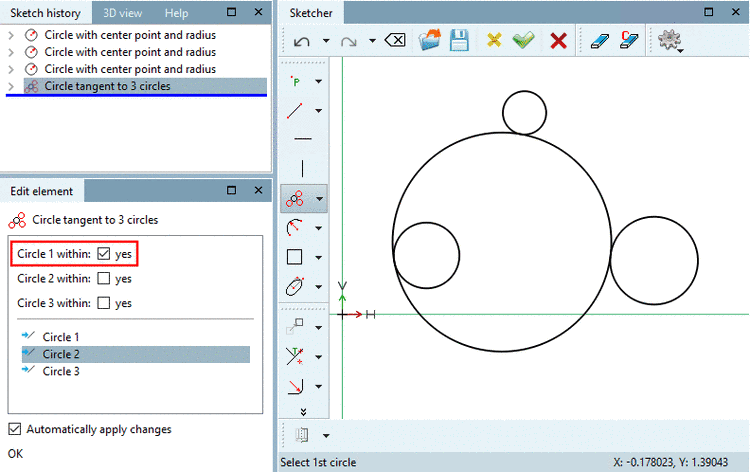

    Beispiel: Kreis 1 innerhalb des tangential berührenden Kreises

    Beispiel: Kreis 1 innerhalb des tangential berührenden Kreises

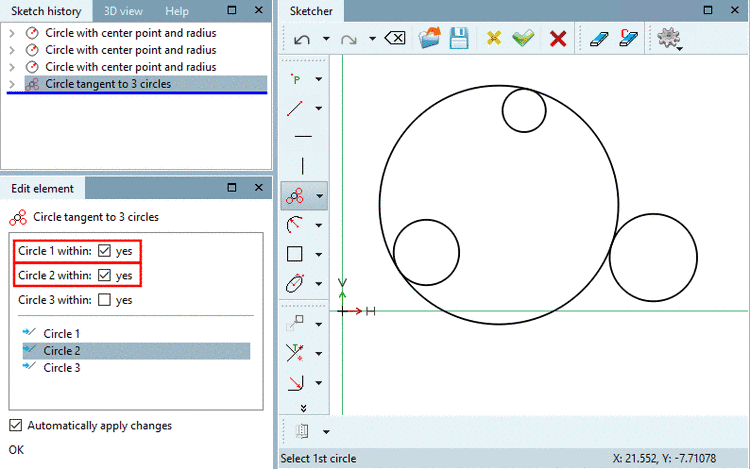

    Beispiel: Kreis 1 und 2 innerhalb des tangential berührenden Kreises

    Beispiel: Kreis 1 und 2 innerhalb des tangential berührenden Kreises

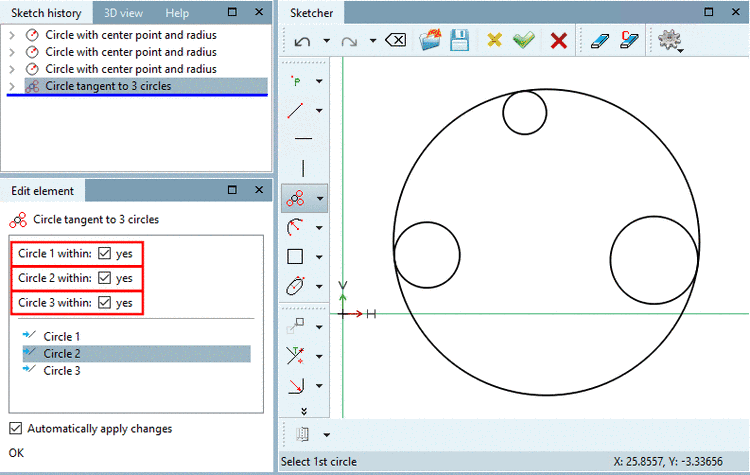

    Beispiel: Kreis 1, 2 und 3 innerhalb des tangential berührenden Kreises

    Beispiel: Kreis 1, 2 und 3 innerhalb des tangential berührenden Kreises

[Hinweis]Hinweis

Wenn Sie einen Kreis vorübergehend nicht mehr angezeigt haben wollen, verwenden Sie bitte die Funktion Element bedingt löschen (siehe Abschnitt 7.9.3.3, „Löschen“) und setzen Sie nicht seinen Radius auf „0“!
