1.1.1.3.1.16. Sketcher: Kreis tangential an 3 Elemente (Kreis/Linie/Bogen)

Kreis tangential an 3 Elemente (Kreis/Linie/Bogen) [Circle tangential to 3 elements (circle/line/arc)]: Erstellen Sie einen Kreis anhand der Auswahl von drei gleichen Elementen.

[Hinweis]Hinweis

Dieses Feature steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12.13 nur eine interne Testversion und daher im Standard ausgeblendet.

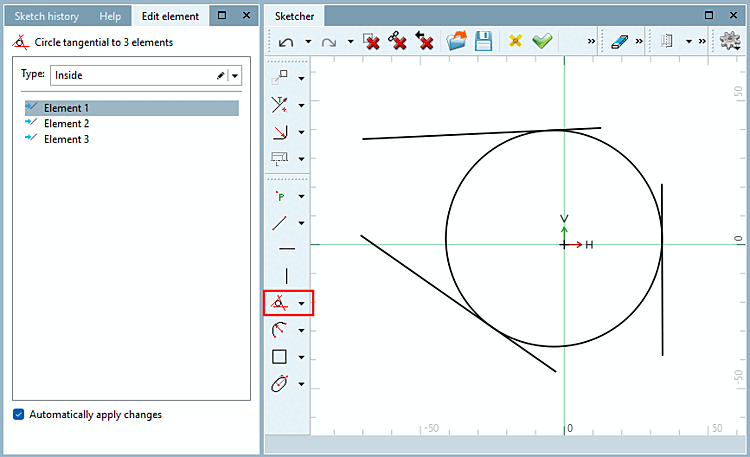

Kreis tangential an 3 Elemente [Circle tangential to 3 elements]

Kreis tangential an 3 Elemente [Circle tangential to 3 elements]

  1. Wählen Sie in der Toolbar Kreis tangential an 3 Elemente (Kreis/Linie/Bogen) [Circle tangential to 3 elements (circle/line/arc)] aus.

    [Wichtig]Wichtig

    Die Funktion ist ausschließlich mit drei gleichen Elementen des Typs Kreis, Linien oder Bogen nutzbar.

  2. Klicken Sie nacheinander die drei Elemente des gleichen Typs an, die zum Erstellen des Kreises genutzt werden sollen.

  3. Der Kreis wird erstellt. Sie können im Fenster Element editieren [Edit element] noch den Typ [Type] auswählen bei Bedarf.

    Typ innerhalb: Der Kreis befindet sich innerhalb des Dreiecks, welches durch die drei Linien gebildet wird (auch wenn sich die Linien nicht sichtbar berühren).

    Typ außerhalb: Der Kreis befindet sich nun auf der anderen Seite des ausgewählten Elements (berührt aber weiterhin die Verlängerungen der beiden anderen Linien).

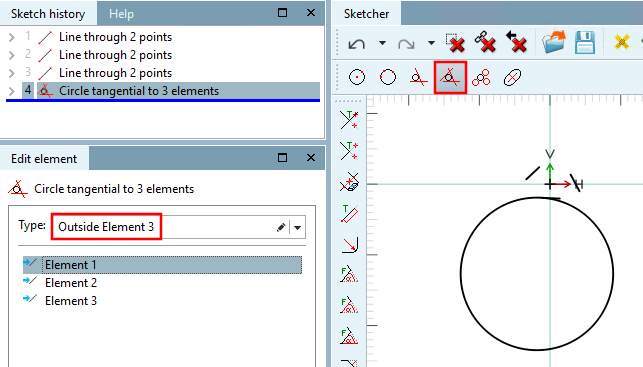

    Beispiel: Kreis außerhalb von Element 3

    Beispiel: Kreis außerhalb von Element 3

Weitere Möglichkeiten der Erstellung von Kreisen finden Sie im Kapitel Abschnitt 7.9.3.7, „ Formen -> Kreise “ in eCATALOG 3Dfindit.
