1.1.1.3.1.15. Sketcher: Polygon einfügen Überarbeitung
[Hinweis]Hinweis

Dieses Feature steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12.13 nur eine interne Testversion und daher im Standard ausgeblendet.

Die Funktion Polygon einfügen [Insert polygon] im Sketcher wurde grundlegend überarbeitet und wird, sobald freigegeben, die alte Nutzungsweise ersetzen.

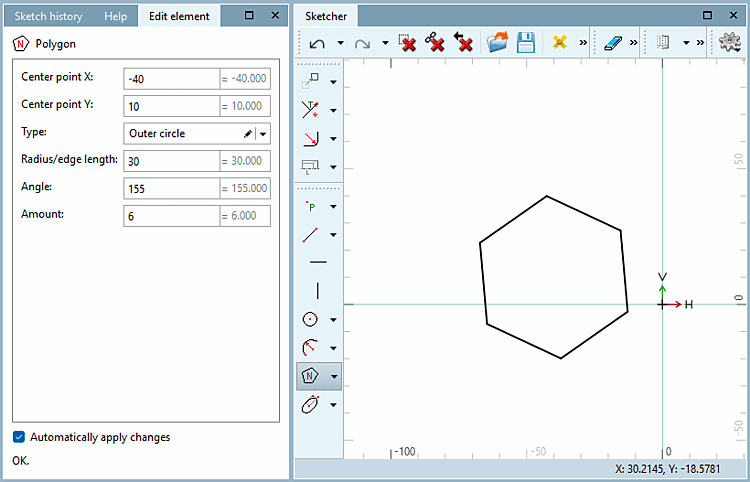

Funktion "Polygon" im Sketcher

Funktion "Polygon" im Sketcher

Die Erstellung eines Polygons wurde dabei deutlich vereinfacht:

  1. Mit dem ersten Klick bestimmen Sie den Mittelpunkt [Center point]. Klicken Sie dazu einen Referenzpunkt [Reference point] oder einen frei gewählten Formelpunkt [Formula point] an.

  2. Mit dem zweiten Klick bestimmen Sie den Winkel sowie den Ort einer der Ecken. Beide Angaben können bei Formelpunkten im Dialogfenster Element editieren [Edit element] geändert werden.

    An der Position des Mauszeigers wird eine Ecke des Polygons liegen und damit der Startwinkel [Start angle] bestimmt (den Sie später im Dialog Element editieren [Edit element] ändern können). Liegt der Punkt auf der Waagrechten, ist der Startwinkel [Start angle] 0°.

  3. Ändern Sie die Angaben Typ [Type], Radius/Kantenlänge [Radius/edge length], Winkel [Angle] und Menge [Amount] sowie bei Formelpunkten Center point X und Center point Y wie gewünscht.

Erfahren Sie mehr zur Funktion "Polygon" im Kapitel Abschnitt 7.9.3.6, „ Formen -> Spezial “ in eCATALOG 3Dfindit.
