1.1.1.3.1.15. Sketcher: Inserisci poligono Revisione
[Nota]Nota

Questa funzione è disponibile ufficialmente solo per le versioni future ed è solo una versione di test interna con la V12.13 e quindi è nascosta per impostazione predefinita.

La funzione Inserisci poligono [Insert polygon] in Sketcher è stata radicalmente rivista e sostituirà il vecchio metodo di utilizzo non appena verrà rilasciata.

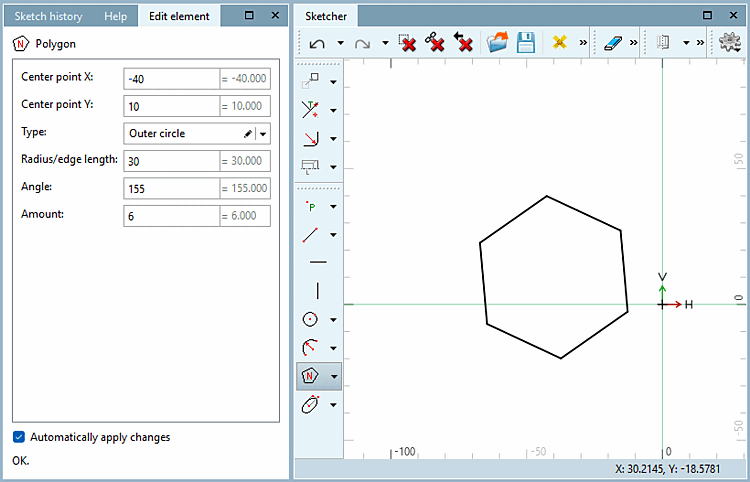

Funzione "Poligono" in Sketcher.

Figura 1.59. Funzione "Poligono" in Sketcher.

La creazione di un poligono è stata notevolmente semplificata:

  1. Con il primo clic si determina il punto centrale [Center point] facendo clic su un punto di riferimento [Reference point] o su un punto della formula [Formula point] liberamente selezionato.

  2. Il secondo clic determina l'angolo e la posizione di uno degli angoli, entrambi modificabili per i punti della formula nella finestra di dialogo Modifica elemento [Edit element].

    Un angolo del poligono si troverà nella posizione del puntatore del mouse e determinerà quindi l' angolo iniziale [Start angle] (che potrà essere modificato in seguito nella finestra di dialogo Modifica elemento [Edit element] ). Se il punto è orizzontale, l' angolo iniziale [Start angle] è 0°.

  3. Modificare il tipo [Type], la lunghezza del raggio/spigolo [Radius/edge length], l' angolo [Angle] e la quantità [Amount], nonché il punto centrale X e il punto centrale Y per i punti formula come richiesto.

Per ulteriori informazioni sulla funzione "Poligono", consultare il capitolo Sezione 7.9.3.6, “ Stampi -> Speciale ” in eCATALOG 3Dfindit.
