1.1.1.3.1.16. Sketcher: Cerchio tangente a 3 elementi (cerchio/linea/arco)

circolare tangenzialmente a 3 elementi (Cerchio/Linea/Arco): [Circle tangential to 3 elements (circle/line/arc)] Crea un cerchio basandosi sulla selezione di tre elementi identici.

[Nota]Nota

Questa funzione è disponibile ufficialmente solo per le versioni future ed è solo una versione di prova interna con la V12.13 e quindi è nascosta per impostazione predefinita.

Cerchio tangente a 3 elementi [Circle tangential to 3 elements]

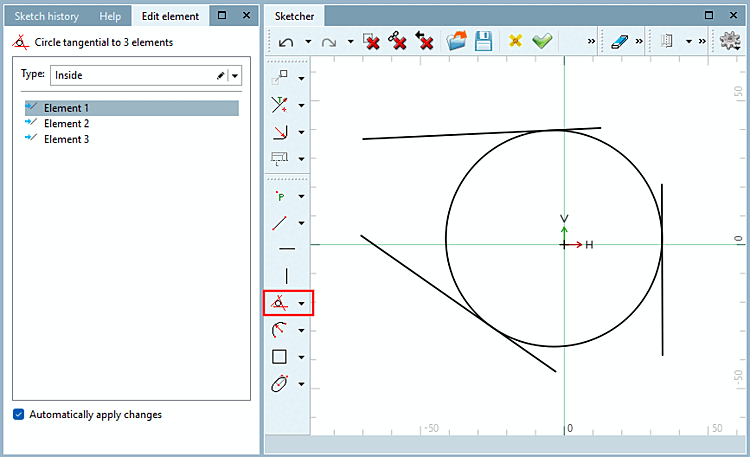

Figura 1.60.  Cerchio tangente a 3 elementi [Circle tangential to 3 elements]

  1. Nella barra degli strumenti, selezionare Cerchio tangente a 3 elementi (cerchio/linea/arco) [Circle tangential to 3 elements (circle/line/arc)].

    [Importante]Importante

    La funzione può essere utilizzata solo con tre elementi identici del tipo cerchio, linea o arco.

  2. Fare clic uno dopo l'altro sui tre elementi dello stesso tipo che devono essere utilizzati per creare il cerchio.

  3. Il cerchio viene creato. Se necessario, è ancora possibile selezionare il tipo [Type] nella finestra Modifica elemento [Edit element].

    Tipo interno: il cerchio si trova all'interno del triangolo formato dalle tre linee (anche se le linee non si toccano visibilmente).

    Digitare all'esterno: il cerchio si trova ora sull'altro lato dell'elemento selezionato (ma tocca ancora le estensioni delle altre due linee).

    Esempio: cerchio esterno all'elemento 3

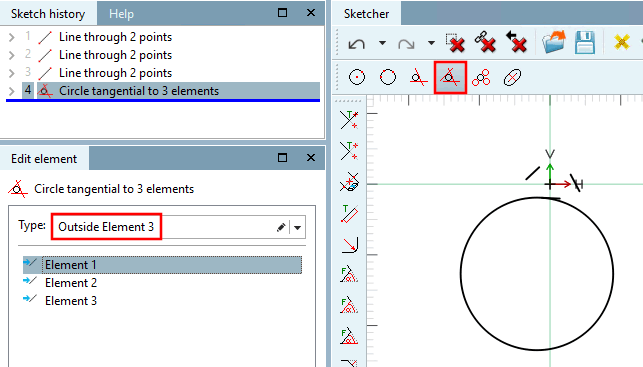

    Figura 1.61. Esempio: cerchio esterno all'elemento 3

Ulteriori opzioni per la creazione di cerchi si trovano nel capitolo Sezione 7.9.3.7, “ Forme -> Cerchi ” in eCATALOG 3Dfindit.
