7.9.3.2.2. Dialogfenster „DXF-Import“ (*.dxf-Datei)

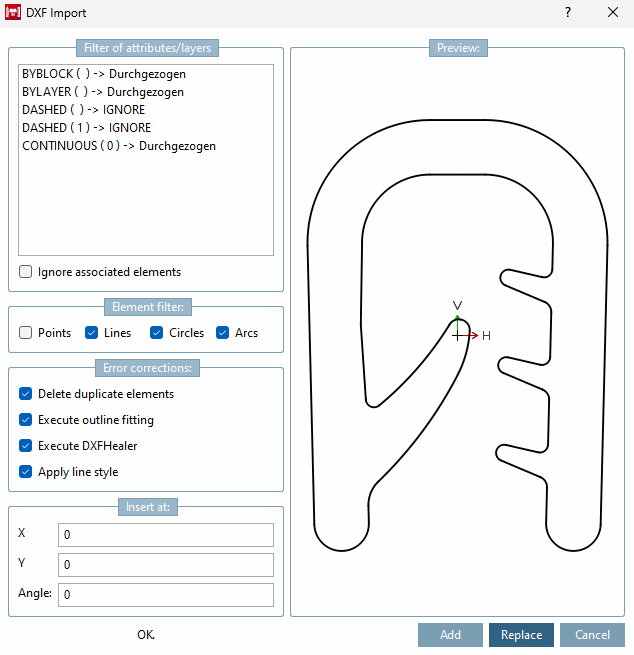

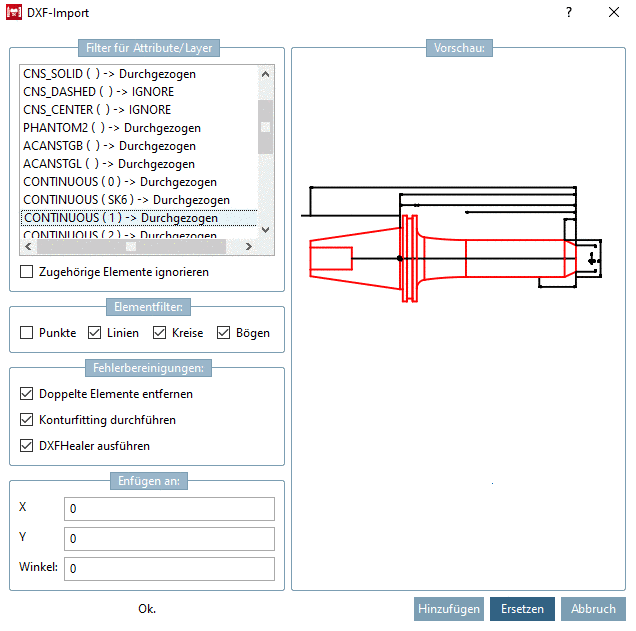

Wenn Sie eine *.dxf-Datei importieren, öffnet sich das Fenster DXF-Import [DXF Import].

Filter für Attribute/Layer [Filter of attributes/layers]:
In diesem Feld finden Sie eine Liste der Layer der Importzeichnung und ihrer zugeordneten Eigenschaften. Layer mit der Eigenschaft durchgezogen werden in die Zeichnung des PARTdesigner übernommen. Wenn Sie Layer/Zeichnungselemente von der Übernahme in PARTdesigner ausschließen wollen, markieren Sie die betreffende Layerzeile und setzen Sie im Optionsfeld Zugehörige Elemente ignorieren [Ignore associated elements] ein Kreuzchen (der Reihe nach auch mehrere).

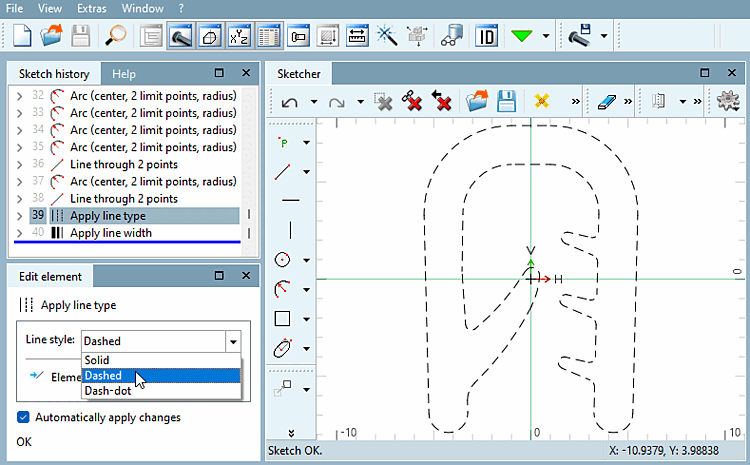

	Hinweis
	Im PARTdesigner werden nur Elemente berücksichtigt/angezeigt, die die Eigenschaft Durchgezogen [Solid] besitzen.

Elementfilter [Element filter]:
Per Klick in das jeweilige Optionsfeld legen Sie fest, welche Zeichnungselemente (Punkte, Linien, Kreise, Bögen) in PARTdesigner übernommen werden.

Fehlerbereinigungen [Error corrections]:

Doppelte Elemente entfernen [Delete duplicate elements]
Sich deckende Linien werden gelöscht, bevor die Zeichnung importiert wird.
Konturfitting durchführen [Execute outline fitting]
Etwaige Lücken zwischen Zeichnungselementen werden geschlossen, da sich Zeichnungen mit unterbrochenen Konturen im PARTdesigner nicht abspeichern lassen.

DXFHealer ausführen [Execute DXFHealer]

Aufruf

Mittels DXFHealer ausführen [Execute DXFHealer] können Sie die Funktion direkt beim Import die Funktion aktivieren.

Beim bereits importierten Sketch benutzen Sie die Schaltfläche in der Symbolleiste.

Beispiele

Die folgenden Beispiele zeigen die Ergebnisse einer Fehlerbereinigung:

Beispiel 1 vorher

Beispiel 1 nachher

Beispiel 2 vorher

Beispiel 2 nachher

Nachrichtenfenster

Sofern Änderungen vorgenommen wurden, werden diese im Nachrichtenfenster ausgegeben. Wird nichts ausgegeben, hat sich auch nichts verändert.

Beispiel-Nachricht:

Es wurden 3 sehr kleine Elemente entfernt

Die folgenden Meldungen sind möglich (auch mehrere):

Konfigurationsdatei

	Hinweis
	Um Ergebnisse wunschgemäß anzupassen, können Sie in die Einstellungen in der Konfigurationsdatei unter `$CADENAS_USER/dxfimportheal.cfg` ändern.

Haben 2 Punkte einen kleineren Abstand als pointEps, werden sie als gleich betrachtet. Durch pointEps wird auch die Anzahl der Nachkommastellen (im Beispielwert unten '3' [für pointEps keine Werte kleiner 0,001 wählen]) festgelegt. Für die Mittelpunkte von Bögen können allerdings mehr Nachkommastellen auftreten.
```
pointEps=0.001
```
Ist der Unterschied zwischen 2 Winkeln kleiner als angleEps Grad, werden sie als gleich betrachtet
```
angleEps=1.0
```
Wenn ein Polygon mehr als minVertexCountForArc Ecken hat, die auf einen Kreis liegen, wird es durch einen Kreis bzw. einen Kreisbogen genähert
```
minVertexCountForArc=12
```
Eine Polygonkette muss mindestens die Länge minLinesForArc haben, um durch einen Kreisbogen genähert zu werden
```
minLinesForArc=4
```
Ein Element wird als klein angesehen, d.h. es wird entfernt, wenn es kleiner als smallAbs oder kleiner als smallRel im Verhältnis zur Gesamtgröße ist.
```
smallRel=0.0001
smallAbs=0.1
```
Maximaler Abstand zum Original (absolut und relativ)
```
maxDistToOrigRel=0.0001
maxDistToOrigAbs=0.1
```
ABS sind absolute Werte, REL ist relativ zur Größe des Bauteils. Wenn mehr entfernt werden soll, dann wählen Sie die Werte größer. small<x> und maxDistrToOrig<x> sollten in etwa die gleiche Größenordnung haben.

Einfügen an [Insert at]:
Geben Sie an, an welchem Einfügepunkt (X, Y) und in welchem Winkel [Angle] der Importsketch dem aktuellen Sketch hinzugefügt werden soll.
Vorschau [Preview]:
2D-Ansicht des Importsketches
Hinzufügen [Add]
Der Importsketch wird dem aktuell geöffneten Sketch hinzugefügt.
Ersetzen [Replace]
Der aktuell geöffnete Sketch wird durch den Importsketch ersetzt.
