7.9.3.2.2. Finestra di dialogo "Importazione DXF" (file *.dxf)

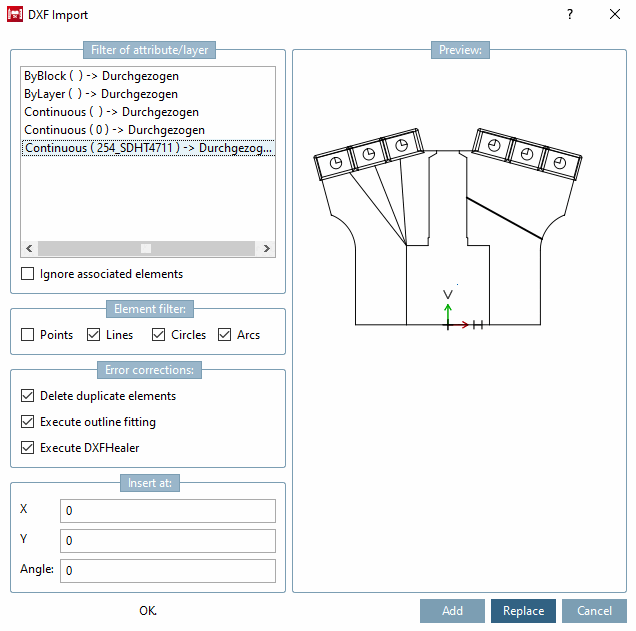

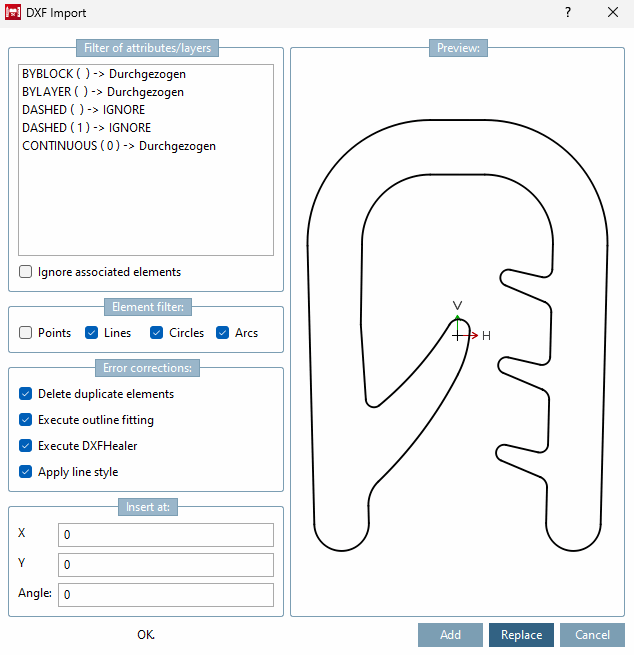

Se si importa un file *.dxf, si apre la finestra di importazione DXF [DXF Import].

Figura 7.582.

  • Filtro per attributi/livelli [Filter of attributes/layers]:

    In questo campo si trova un elenco dei layer del disegno importato e delle proprietà ad essi assegnate. I layer con la proprietà solido vengono trasferiti al disegno PARTdesigner. Se si desidera escludere i layer/gli elementi del disegno dal trasferimento a PARTdesigner, selezionare la riga del layer in questione e selezionare il pulsante di opzione Ignora elementi associati [Ignore associated elements] (o diversi in sequenza).

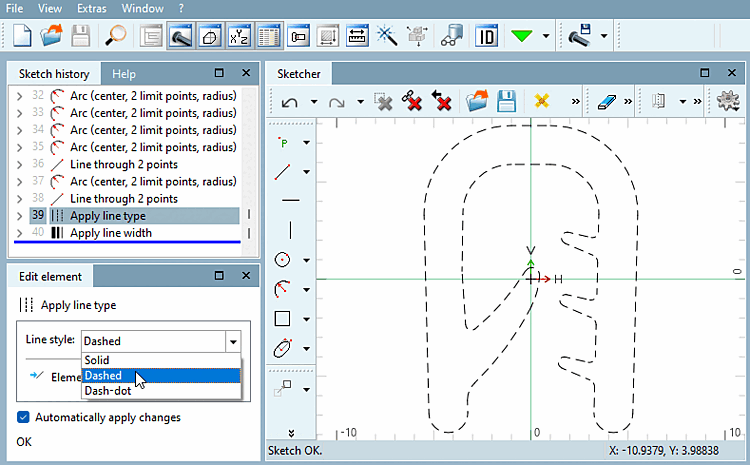

[Nota]Nota

In PARTdesigner , vengono considerati/visualizzati solo gli elementi che hanno la proprietà Solid.

  • Elemento filtrante [Element filter]:

    Facendo clic sul rispettivo campo di opzione, si determina quali elementi di disegno (punti, linee, cerchi, archi) vengono trasferiti a PARTdesigner.

  • Correzioni degli errori [Error corrections]:

    • Rimuovere gli elementi duplicati [Delete duplicate elements]

      Le linee che si sovrappongono vengono eliminate prima dell'importazione del disegno.

    • Eseguire il montaggio dei contorni [Execute outline fitting]

      Gli spazi vuoti tra gli elementi del disegno vengono chiusi, poiché i disegni con contorni interrotti non possono essere salvati in PARTdesigner.

    • Eseguire DXFHealer [Execute DXFHealer]

      Chiamata

      È possibile utilizzare Execute DXFHealer per attivare la funzione direttamente durante l'importazione.

      Utilizzo per schizzo già importato Fai clic sul pulsante nella barra degli strumenti.

      Esempi

      Gli esempi seguenti mostrano i risultati di una correzione di errore:

      Esempio 1 prima

      Figura 7.583. Esempio 1 prima

      Esempio 1 dopo

      Figura 7.584. Esempio 1 dopo

      Esempio 2 prima

      Figura 7.585. Esempio 2 prima

      Esempio 2 dopo

      Figura 7.586. Esempio 2 dopo

      Finestra messaggi

      Se sono state apportate modifiche, queste vengono visualizzate nella finestra dei messaggi. Se non viene visualizzato nulla, significa che non è stato modificato nulla.

      Esempio di messaggio:

      Es wurden 3 sehr kleine Elemente entfernt

      Sono possibili i seguenti messaggi (anche diversi):

      • Le catene di poligoni x sono state sostituite da cerchi.

      • Le catene di poligoni x sono state sostituite da archi circolari.

      • x sono stati rimossi elementi molto piccoli

      • Le linee x sono state unite

      File di configurazione

      [Nota]Nota

      Per personalizzare i risultati come desiderato, Puoi andare alle impostazioni nel file di configurazione sotto $CADENAS_USER/dxfimportheal.cfg cambiare.

      • Avere 2 punti in meno distanza come pointEps, sono denominati considerato lo stesso. pointEps migliorerà anche il Numero di cifre decimali (nell'esempio valore inferiore a '3' [per pointEps nessun valore inferiore a 0,001]). Per i punti medi di Gli archi, tuttavia, possono avere più cifre decimali apparire.

        pointEps=0.001

      • È la differenza tra 2 angoli inferiori a angleEps gradi, saranno considerato uguale

        angleEps=1.0

      • Quando un poligono ha più di minVertexCountForArc angoli che giacciono su un cerchio, è separato da un cerchio o arco

        minVertexCountForArc=12

      • Una catena di poligoni deve avere almeno il Lunghezza minLinesForArc devono essere avvicinati da un arco di cerchio

        minLinesForArc=4

      • Un elemento è considerato piccolo, cioè verrà rimosso se è inferiore a smallAbs o inferiore a smallRel in relazione al dimensioni complessive.

        smallRel=0.0001
smallAbs=0.1

        Distanza massima dall'originale (assoluta e relativa)

        maxDistToOrigRel=0.0001
maxDistToOrigAbs=0.1

        ABS sono valori assoluti, REL è relativo alla dimensione del componente. Se è necessario rimuovere una quantità maggiore di componenti, selezionare valori più grandi. small<x> e maxDistrToOrig<x> devono essere approssimativamente dello stesso ordine di grandezza.

  • Inserire in [Insert at]:

    Specificare il punto di inserimento(X, Y) e l'angolo [Angle] in cui lo schizzo di importazione deve essere aggiunto allo schizzo corrente.

  • Anteprima [Preview]:

    Vista 2D dello schizzo di importazione

  • Aggiungi [Add]

    Lo schizzo importato viene aggiunto allo schizzo attualmente aperto.

  • Sostituire [Replace]

    Lo schizzo attualmente aperto viene sostituito dallo schizzo importato.
