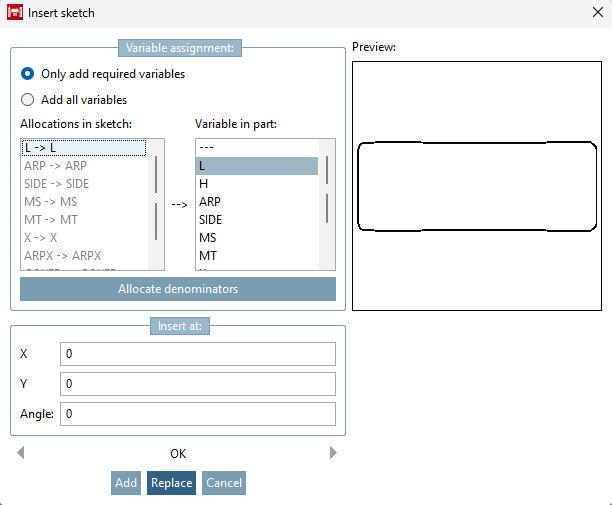

Se si importa un file di tipo *.dbs o *.hsk (*.skt), si apre la finestra Inserisci schizzo [Insert sketch].

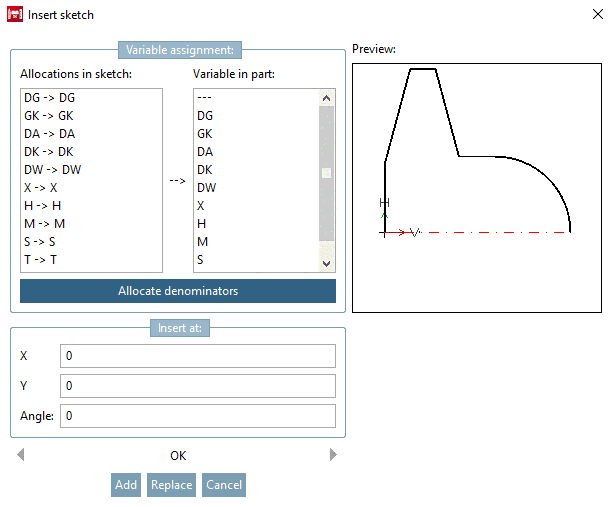

È possibile effettuare un confronto tra le variabili dello schizzo da importare e lo schizzo PARTdesigner attualmente aperto . Nel campo Assegnazione dello schizzo [Allocations in sketch] si possono vedere le variabili dello schizzo importato, nel campo Variabile della parte [Variable in part] quelle dello schizzo PARTdesigner corrente.
Esistono quattro opzioni per l'assegnazione delle variabili:
Solo le [Only add required variables] variabili necessarie per lo schizzo o il componente vengono aggiunte tramite Aggiungi solo le variabili necessarie [Only add required variables].
Aggiungi tutte le variabili [Add all variables] aggiunge tutte le variabili dell'elenco senza eccezioni.
È possibile eseguire un'assegnazione manuale facendo clic nell'elenco. A tale scopo, selezionare prima una variabile dall'elenco delle variabili dello schizzo e poi fare clic sulla variabile dal componente sul lato destro per eseguire l'assegnazione.
Le variabili assegnate si leggono, ad esempio, A --> A.
Se non si vuole assegnare una variabile nello schizzo di importazione a non si altra variabile, combinarla con il carattere " carattere ".
Le variabili identiche dello schizzo e del componente vengono assegnate automaticamente l'una all'altra con .
Utilizzare Inserisci in per [Insert at] specificare il punto di inserimento ( X , Y ) e l' angolo [Angle] in cui lo schizzo di importazione deve essere aggiunto allo schizzo corrente.
Nell' anteprima [Preview] è possibile vedere la vista 2D dello schizzo.
Utilizzare il pulsante per aggiungere lo schizzo di importazione allo schizzo attualmente aperto.
Utilizzare il pulsante per sostituire lo schizzo attualmente aperto con lo schizzo importato.
