7.9.3.2.  Standard

7.9.3.2.1. Finestra di dialogo "Inserisci schizzo" (file *.dbs, *.skt o *.hsk)
7.9.3.2.2. Finestra di dialogo "Importazione DXF" (file *.dxf)

Barra degli strumenti "Standard

Figura 7.645. Barra degli strumenti "Standard

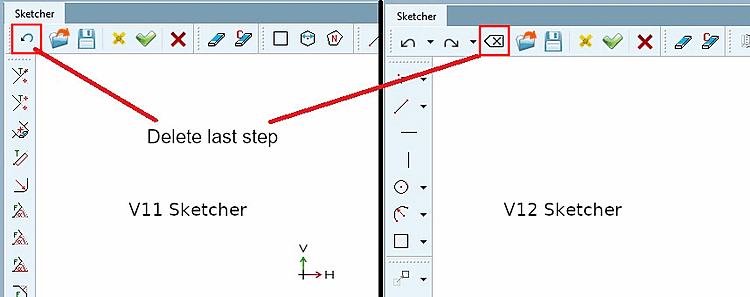

  • Elimina il passaggio selezionato [Delete selected step]

  • Annulla [Undo] e Ripristina [Restore]

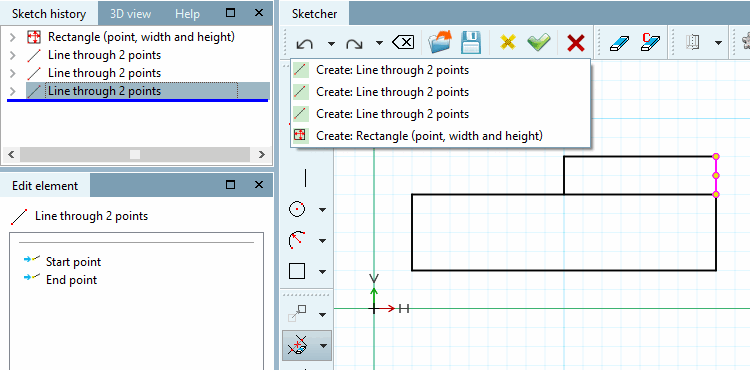

    In entrambi i pulsanti è integrato un campo elenco che mostra i passaggi possibili in ogni caso. Facendo clic su una voce dell'elenco, si passa automaticamente allo stato corrispondente, risparmiando potenzialmente decine di passaggi individuali. (L'ultimo passo è in alto).

    Figura 7.646.

    [Nota]Nota

    Dopo aver cliccato su Applica cambiamenti [Accept changes], il Storia nei campi elenco sotto i pulsanti completamente vuoto. In altre parole, solo i passaggi del La sessione attuale può essere ritirata o ritirata. essere restaurati.

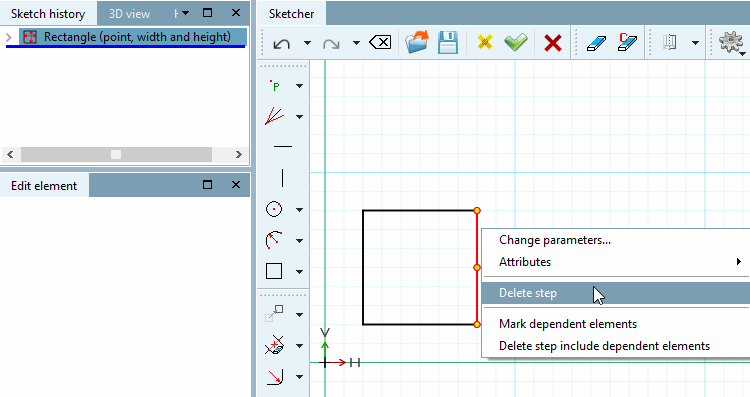

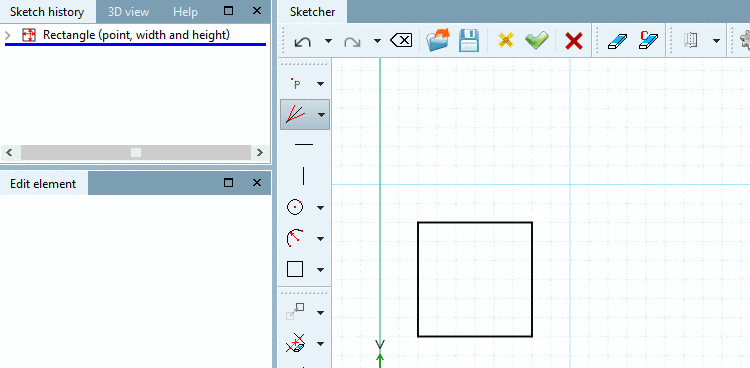

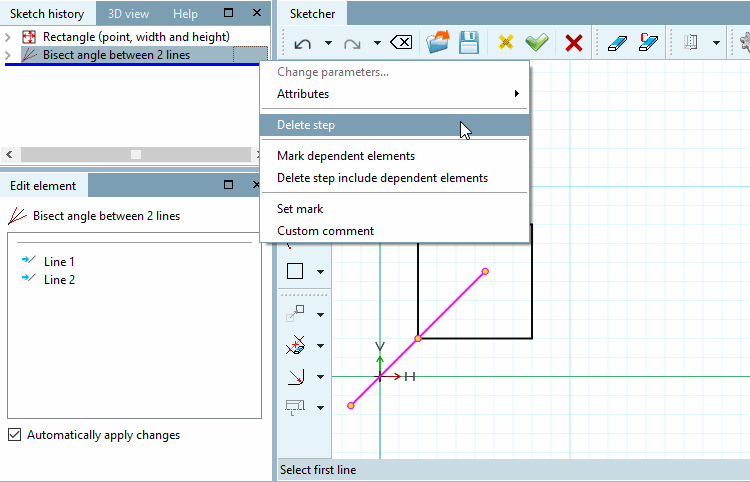

  • Eliminazione: a tal fine esistono diverse possibilità: vedi Sezione 7.9.3.3, “Cancellare ”.

  • Importazione schizzo [Import sketch]

    È possibile utilizzare questo comando per inserire uno schizzo esistente nello schizzo attualmente aperto o per sostituire quello esistente. Questi schizzi possono essere stati creati...

    • come disegno 2D in PARTdesigner 2D (estensione file * .dbs),

    • come modello di schizzo nello Sketcher basato sulle caratteristiche (estensione file * .hsk) [o nello Sketcher convenzionale (estensione file *.skt)].

    • o in sistemi CAD 2D (estensione file *.dxf)

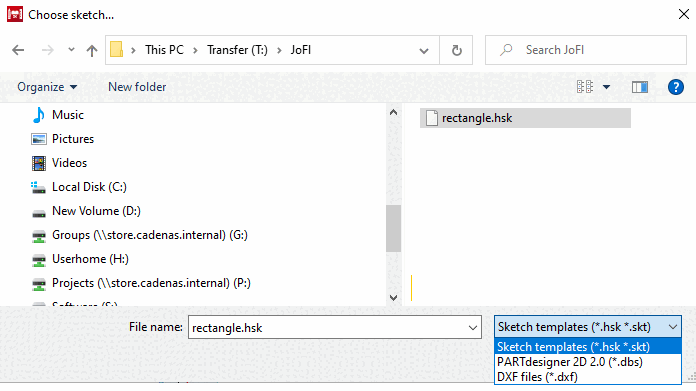

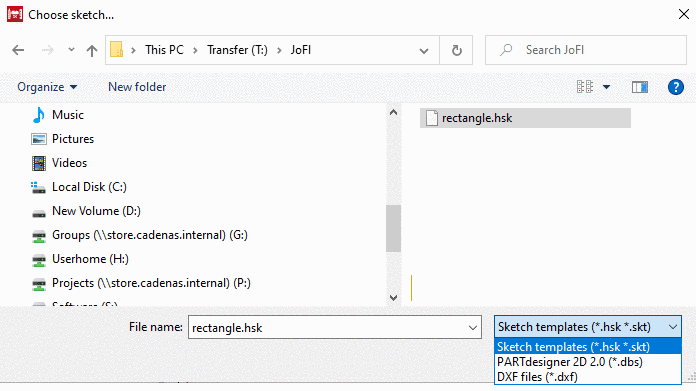

    Selezionare il file desiderato nella finestra [Choose sketch...] di dialogo Seleziona schizzo.... [Choose sketch...]

    Figura 7.647.

    Sezione 7.9.3.2.1, “Finestra di dialogo "Inserisci schizzo" (file *.dbs, *.skt o *.hsk) ” Sezione 7.9.3.2.2, “Finestra di dialogo "Importazione DXF" (file *.dxf) ”A seconda del tipo di file selezionato, si apre la finestra corrispondente (vedere ) o .

  • Ripara l'importazione DXF [Repair DXF import]

    Sezione 7.9.3.2.2, “Finestra di dialogo "Importazione DXF" (file *.dxf) ”Vedere .

  • Salva schizzo [Save sketch]: fare clic sul pulsante Viene visualizzata la finestra di dialogo con lo stesso nome.

    Essi può salvare modelli di schizzo (*.hsk) e disegni 2D (*.2db) e importare in seguito con Sketch [Import sketch] (vedi sopra) di nuovo.

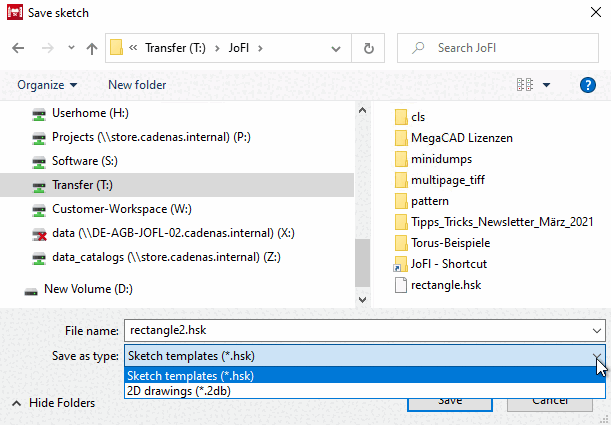

    Finestra di dialogo "Salva schizzo [Save sketch]

    Figura 7.648. Finestra di dialogo "Salva schizzo [Save sketch]

  • Applicare le modifiche [Accept changes]

    Le modifiche apportate dall'apertura dello schizzo vengono salvate e lo sketcher viene chiuso.

    Se ci sono errori nello schizzo, viene visualizzato il seguente avviso. È comunque possibile uscire dallo sketcher. Lo schizzo viene contrassegnato come schizzo ausiliario e non può essere installato.

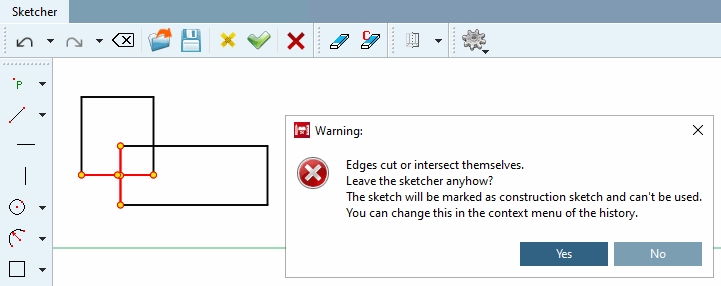

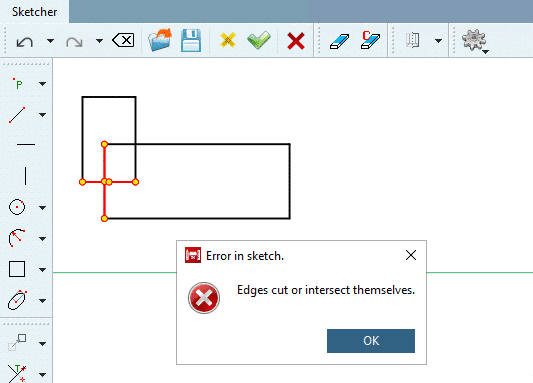

    I bordi si intersecano o si toccano. [Edges cut or intersect themselves.] [Lo schizzo viene quindi contrassegnato come schizzo ausiliario e non può essere utilizzato [The sketch will be marked as construction sketch and can't be used.].

    Figura 7.649.  I bordi si intersecano o si toccano. [Edges cut or intersect themselves.] [Lo schizzo viene quindi contrassegnato come schizzo ausiliario e non può essere utilizzato [The sketch will be marked as construction sketch and can't be used.].

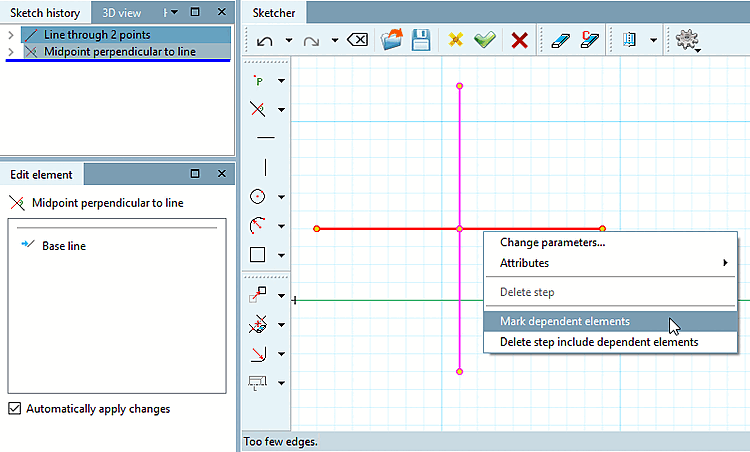

    Se un modello 3D è già stato creato, non può essere salvato. Correggere comunque l'errore.

    I bordi si intersecano o si toccano. [Edges cut or intersect themselves.]

    Figura 7.650. I bordi si intersecano o si toccano. [Edges cut or intersect themselves.]

  • Elimina modifiche [Discard changes]

    Le modifiche apportate dall'apertura dello schizzo non vengono non.

    Figura 7.651.
