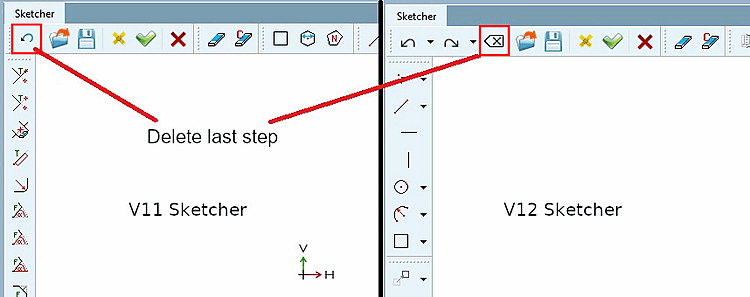

Supprimer l'étape sélectionnée [Delete selected step]

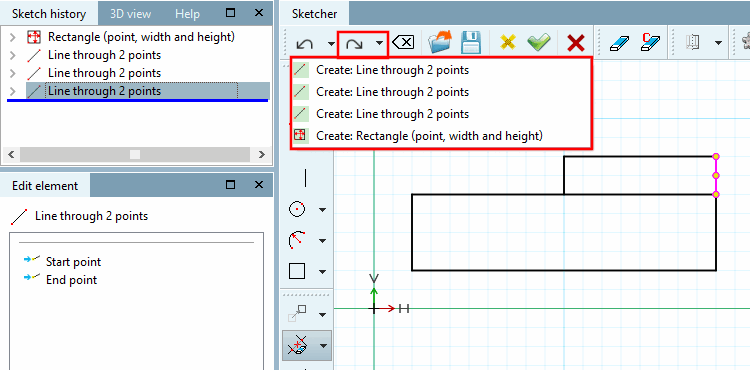

Annuler [Undo] et restaurer [Restore]

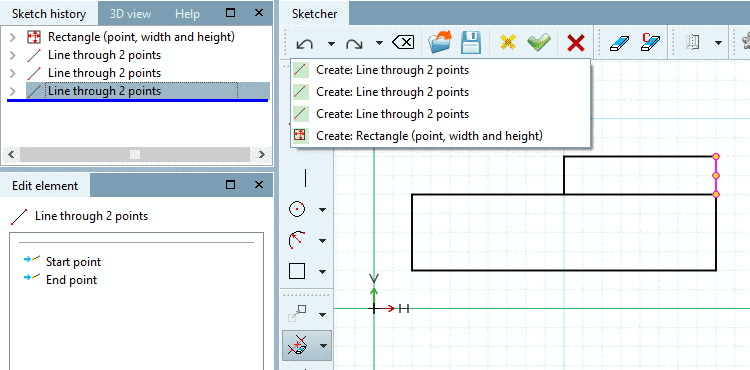

Dans les deux boutons, une zone de liste est intégrée, ce qui montre les étapes possibles. En cliquant sur un point de la liste, vous passez automatiquement à l'état correspondant, ce qui peut vous épargner des dizaines d'étapes individuelles. (La dernière étape est en haut.)

Remarque Après avoir cliqué sur Appliquer les changements [Accept changes], le Historique dans les champs de liste sous les boutons complètement vide. En d’autres termes, seulement les étapes du La session en cours peut être retirée ou retirée. être restauré.

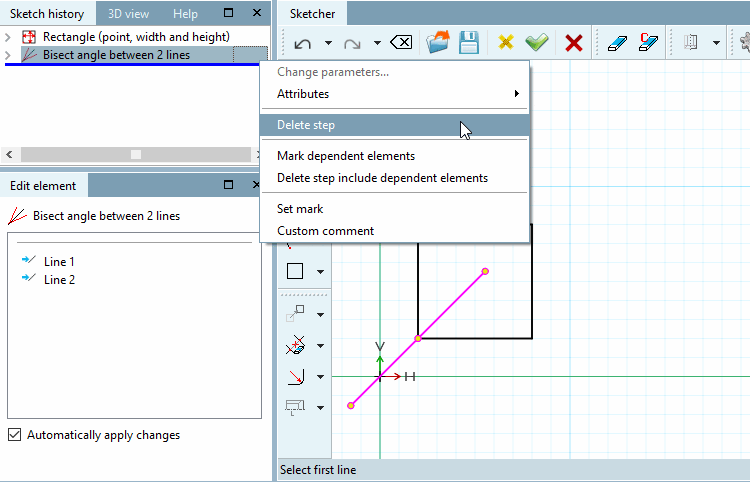

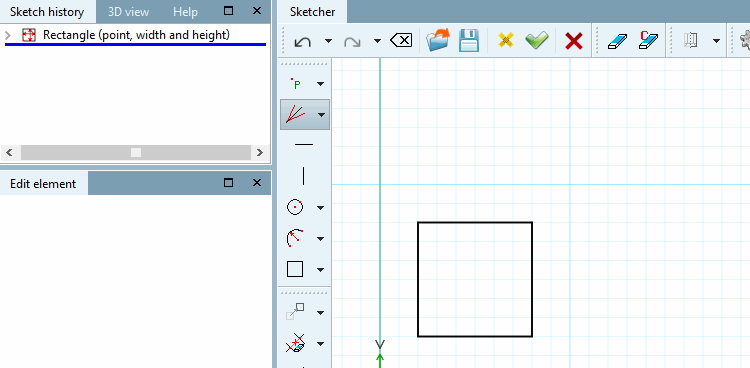

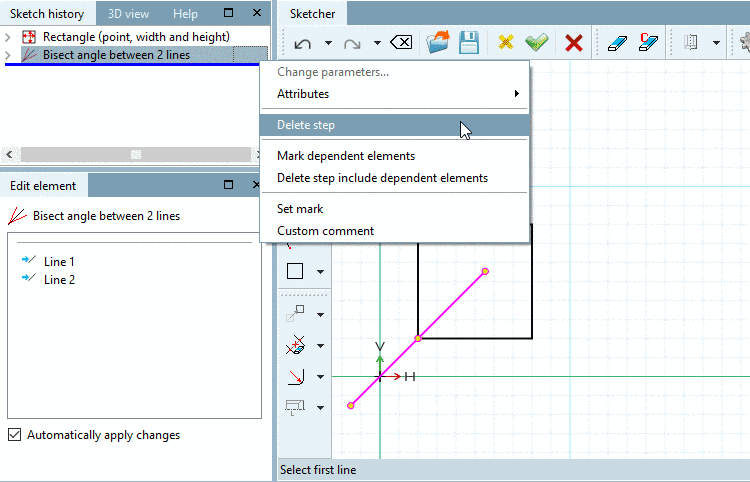

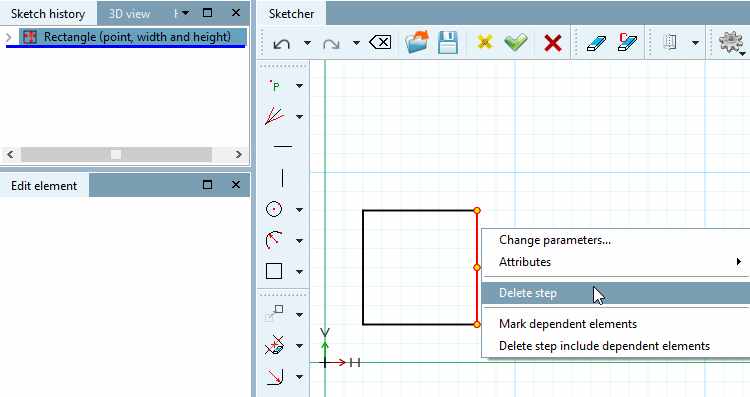

Supprimer: il existe différentes possibilités à cet effet : voir Section 7.9.3.3, « Supprimer  ».

Importer esquisse [Import sketch]

Cette commande permet d'insérer une esquisse existante dans l'esquisse actuellement ouverte ou de remplacer l'esquisse existante. Ces esquisses peuvent avoir été créées soit

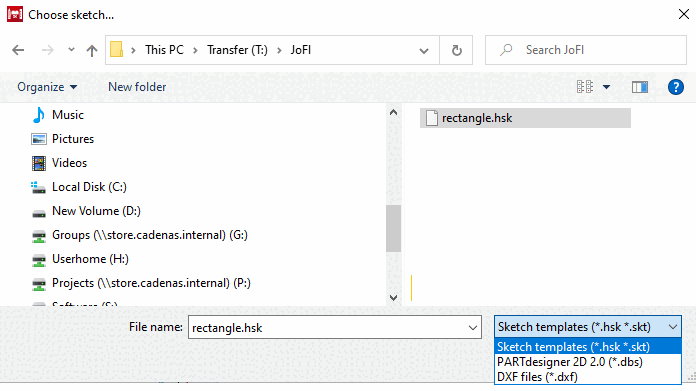

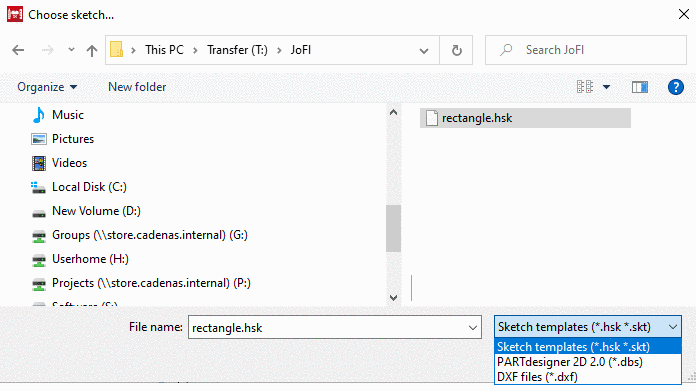

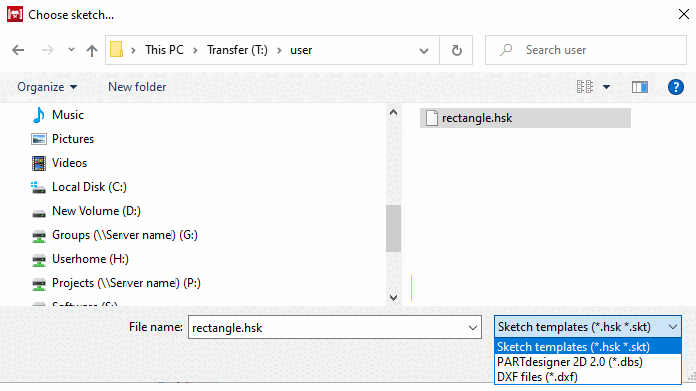

Sélectionnez le fichier souhaité dans la boîte de dialogue Sélectionner une esquisse.... [Choose sketch...]

Selon le type de fichier que vous choisissez, la fenêtre correspondante s'ouvre (voir Section 7.9.3.2.1, « Boîte de dialogue "Insérer une esquisse" (fichiers *.dbs, *.skt ou *.hsk)  ») ou Section 7.9.3.2.2, « Boîte de dialogue "Importation DXF" (fichier *.dxf)  ».

Réparer l’importation DXF [Repair DXF import]

Voir à ce sujet Section 7.9.3.2.2, « Boîte de dialogue "Importation DXF" (fichier *.dxf)  ».

Enregistrer croquis [Save sketch] : Cliquez sur le bouton La boîte de dialogue du même nom s’ouvre.

Ils peut enregistrer des modèles d’esquisse (*.hsk) et des dessins 2D (*.2db) et importer ultérieurement avec Sketch [Import sketch] (voir ci-dessus) encore.

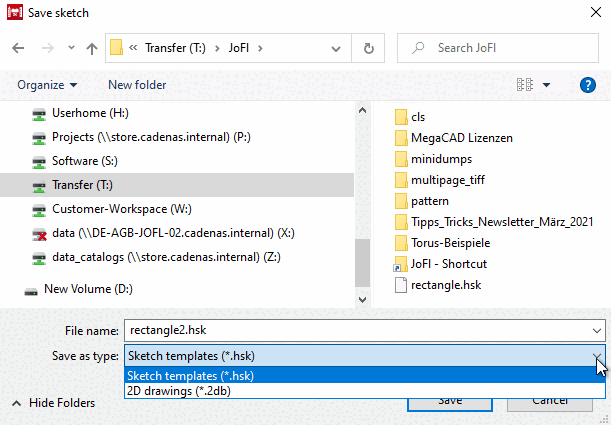

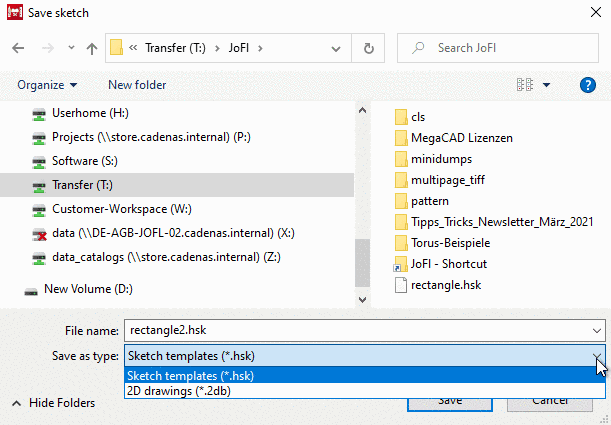

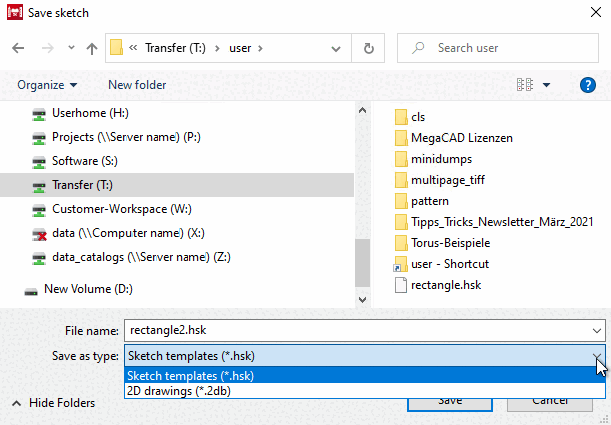

Boîte de dialogue "Enregistrer le sketch [Save sketch]

Appliquer les modifications [Accept changes]

Les modifications effectuées depuis l'ouverture de l'esquisse sont enregistrées et l'esquisseur est fermé.

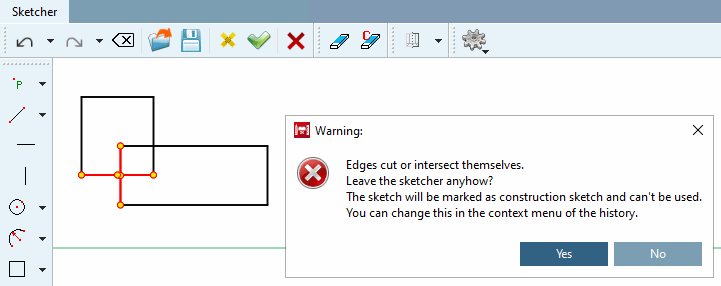

Si des erreurs se trouvent dans l'esquisse, l'avertissement suivant apparaît. Vous pouvez néanmoins quitter l'esquisse. L'esquisse est alors marquée comme esquisse d'aide et ne peut pas être encastrée.

Les arêtes se croisent ou se touchent. [Edges cut or intersect themselves.] [...] L'esquisse est alors marquée comme esquisse auxiliaire et ne peut pas être construite. [The sketch will be marked as construction sketch and can't be used.]

Si un modèle 3D a déjà été créé auparavant, il n'est pas possible de l'enregistrer. Corrigez l'erreur dans tous les cas.

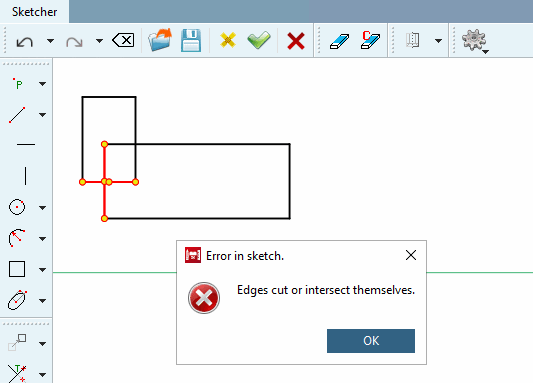

Des arêtes se coupent ou se touchent. [Edges cut or intersect themselves.]

Ignorer les modifications [Discard changes]

Les modifications effectuées depuis l'ouverture de l'esquisse ne sont pas enregistrées.
