7.9.3.2.1. Boîte de dialogue "" (fichiers *.dbs, *.skt ou *.hsk)
|  |
| Précédent | Suivant |

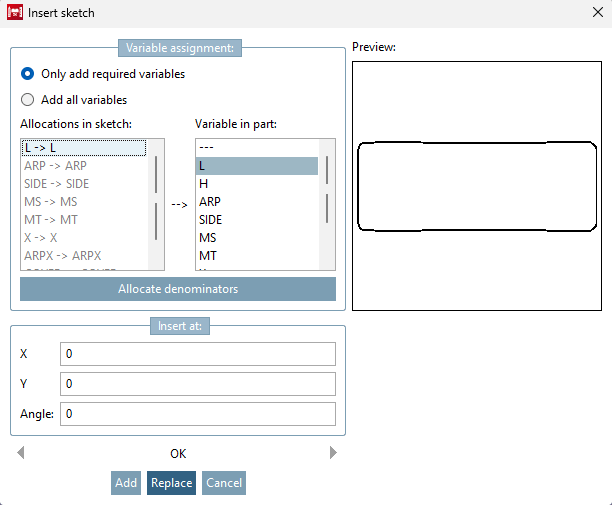

Si vous importez un fichier de type *.dbs ou *.hsk (*.skt), la fenêtre Insérer une esquisse s [Insert sketch] 'ouvre.

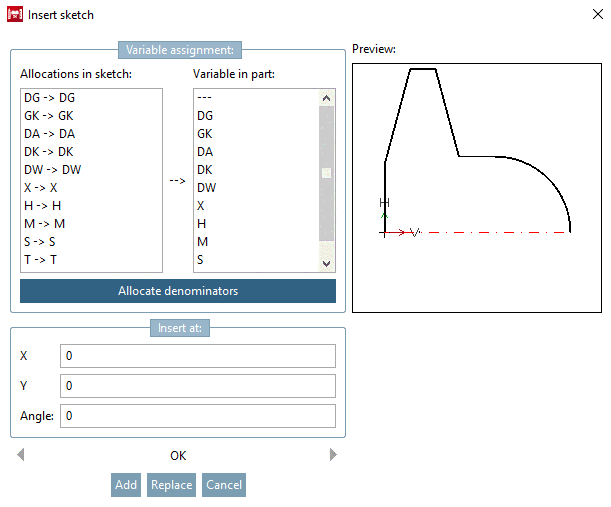

Vous pouvez effectuer une comparaison entre les variables dans l'esquisse à importer et l'esquisse PARTdesigner actuellement ouverte . Dans le champ Affectation de l'esquisse [Allocations in sketch], vous voyez les variables de l'esquisse d'importation, dans le champ Variable de la pièce [Variable in part], celles de l'esquisse PARTdesigner actuelle.
Lors de l'affectation des variables, il existe quatre possibilités d'affectation :
L'option Ajouter uniquement les variables nécessaires [Only add required variables] permet d'ajouter uniquement les variables nécessaires à l'esquisse ou au composant.
Ajouter toutes les variables [Add all variables] ajoute toutes les variables de la liste, sans exception.
Pour cela, sélectionnez d'abord une variable dans la liste des variables de l'esquisse et cliquez ensuite sur la variable du composant à droite pour effectuer une affectation.
Les variables affectées se lisent alors par exemple A --> A.
Si vous ne souhaitez pas associer une variable de la fiche d'importation à une autre, combinez-la avec le signe " signe ".
Avec , les variables identiques de l'esquisse et de la pièce sont automatiquement affectées les unes aux autres.
Avec Insérer à [Insert at], vous déterminez à quel point d'insertion ( X , Y ) et à quel angle [Angle] le sketch d'importation doit être ajouté à l'esquisse actuelle.
Dans l' aperçu [Preview], vous pouvez voir la vue 2D de l'esquisse.
Le bouton permet d'ajouter le sketch d'importation à l'esquisse actuellement ouverte.
Le bouton permet de remplacer l'esquisse actuellement ouverte par l'esquisse d'importation.
