7.9.3.3.2. Historisches Löschen

Bedeutet Löschen zu einem bestimmten Zeitpunkt in der Historie.

Element löschen [Delete element]

Fügt in der Historie den Schritt Element löschen [Delete element] als Abhängigkeit zu dem ausgewählten Schritt hinzu.

  1. Klicken Sie im Sketcher auf das Element, welches Sie entfernen möchten.

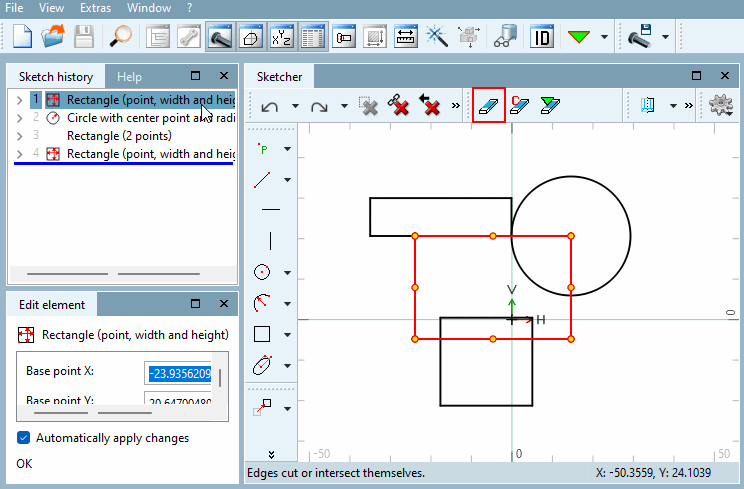

    Auswahl vor dem Löschen

    Auswahl vor dem Löschen

  2. Klicken Sie auf Element löschen [Delete element].

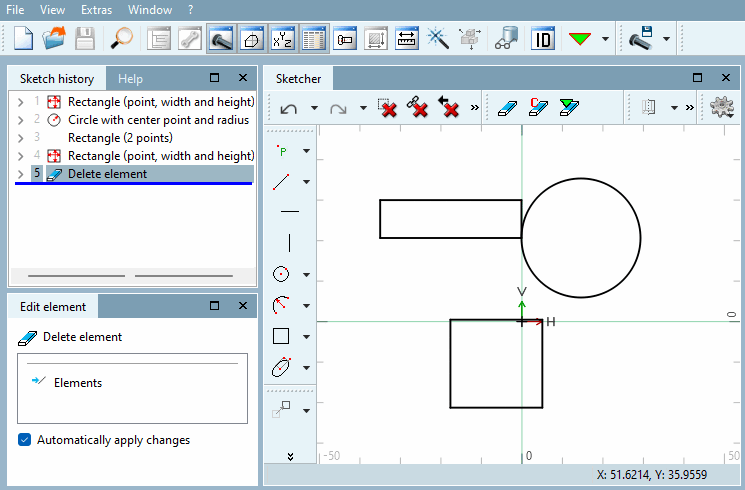

    Ergebnis nach dem Löschen

    Ergebnis nach dem Löschen

    → In der Historie ist der Schritt Element entfernen hinzugefügt worden. Im Sketch wurde das Element für alle nachfolgenden Schritte entfernt.

Element bedingt löschen [Delete element with condition]

Fügt in der Historie den Schritt Element löschen [Delete element] als Abhängigkeit zu dem ausgewählten Schritt hinzu.

  1. Klicken Sie im Sketcher auf das Element, welches Sie entfernen möchten.

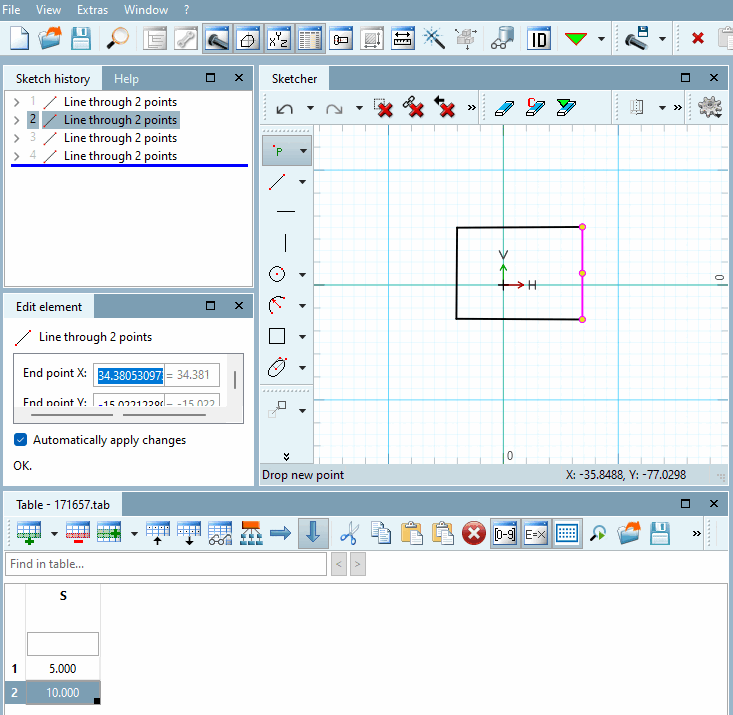

    Auswahl vor dem bedingten Löschen

    Auswahl vor dem bedingten Löschen

  2. Klicken Sie auf Element bedingt löschen [Delete element with condition]. Tragen Sie bei Bedingung [Condition] die dazugehörige Formel ein.

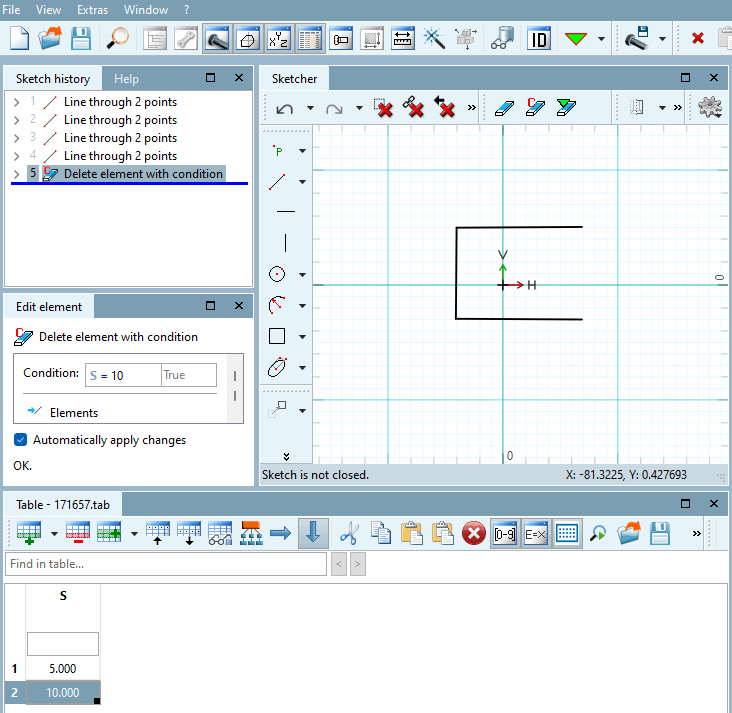

    Ergebnis nach dem Löschen mit Bedingung

    Ergebnis nach dem Löschen mit Bedingung

    → In der Historie ist der Schritt Element löschen [Delete element] hinzugefügt worden. Im Sketch wird das Element für alle nachfolgenden Schritte entfernt, wenn die Bedingung [Condition] erfüllt ist.

Alle Elemente außer CP löschen [Delete all elements except CP]

Fügt in der Historie den Schritt Element löschen [Delete element] als Abhängigkeit zu allen Elementen hinzu, außer Anfügepunkten. Im Sketch wurden alle Element für nachfolgenden Schritte entfernt. Anfügepunkte bleiben bestehen.

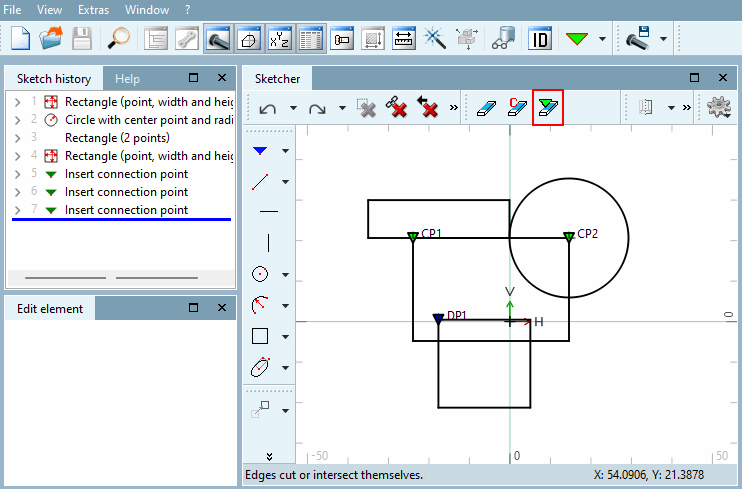

Ansicht vor dem Löschen

Ansicht vor dem Löschen

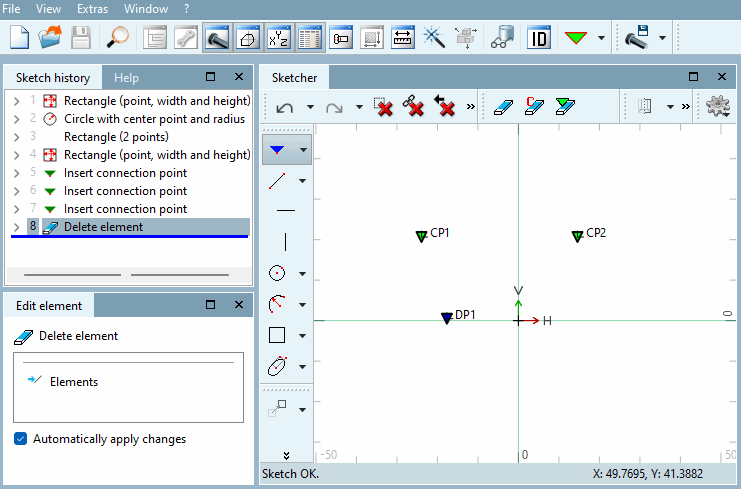

Ergebnis nach dem Löschen

Ergebnis nach dem Löschen
