7.9.3.14.4. Attribute -> Schraffur einfügen

Toolbar "Attribute" -> Schraffur

Toolbar "Attribute" -> Schraffur

[Hinweis]Hinweis

Nur im Zeichnung-Modus verfügbar.

Schraffur einfügen

  1. Markieren Sie die zu schraffierende Fläche, indem Sie bei gehaltener Shift- und Maustaste einen Rahmen darum ziehen.

  2. Klicken Sie auf den Button.

  3. Stellen Sie im Fenster Element editieren den Winkel (der Wert 0 steht für 45°!) und die Rasterweite (Abstand der Schraffurlinien) ein.

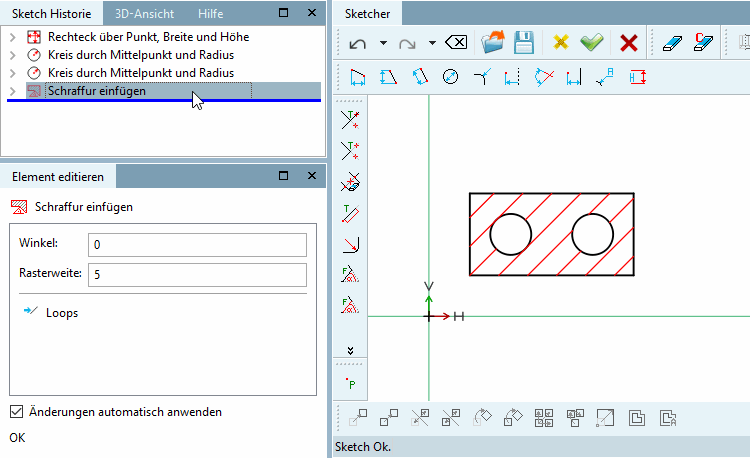

Bauteil mit Schraffur

Bauteil mit Schraffur

[Hinweis]Hinweis

Nur geschlossene Elemente können schraffiert werden.
