5.12.4.4.2. Créer/éditer un système de classes

Dans la première étape, vous construisez la structure de classe. Dans la deuxième étape, vous créez des caractéristiques (voir paragraphe suivant ).

Procédez comme suit :

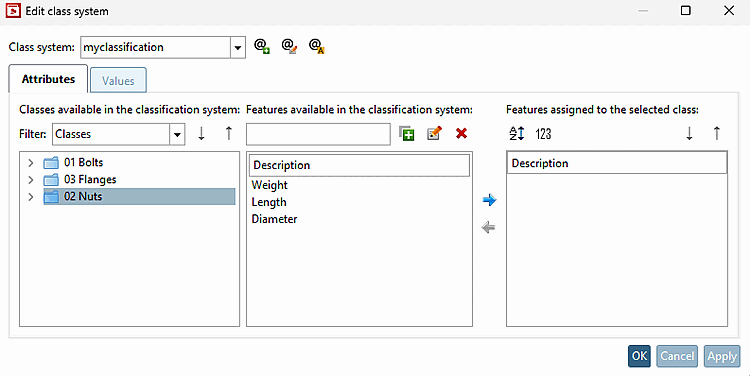

  1. Sélectionnez l'onglet Caractéristiques [Attributes].

  2. Sous Filtre [Filter], déterminez pour quel type de classe la structure de classe doit être créée (par ex. classes [Classes] ou points d'attache [Connection points] ).

    Les options de sélection dépendent des types de classes [Types of classes] créés lors de la création du système de classes sur la page de dialogue Créer un système de classes [Create class system] -> onglet Restrictions [Limits] .

  3. Construisez la structure de classe à l'aide des commandes de menu contextuel suivantes :

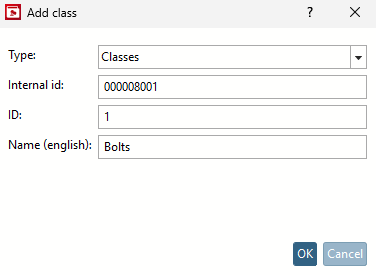

    • Ajouter une classe... [Add class...] :

      (Le premier pas dans la zone vide)

      • Classe parente [Parent class]: Affiche - si disponible - le nom de la classe parente.

      • Type: sélectionnez le type de classe souhaité dans la zone de liste.

      • Id. interne [Internal id]: Est inscrit automatiquement.

      • ID: sera inscrit automatiquement.

      • Nom (langue par défaut choisie) :

        Saisissez le nom souhaité. Ce terme s'affiche dans l'arborescence des classes.

    • Ajouter une sous-classe [Add subclass...]...:

    • Modifier la classe [Edit class...].. : Pour les classes déjà existantes, vous pouvez modifier la classe [Edit class...] en cliquant sur Modifier la classe [Edit class...]... pour effectuer des modifications.

    • Supprimer la classe [Remove class]: supprime la classe, pas le système de classes.

      [Remarque]Remarque

      Seules les commandes utiles sont affichées. Par exemple, au début de la construction de l'arborescence, la seule commande affichée est Ajouter une classe... [Add class...] est affichée.

      [Remarque]Remarque

      Les commandes Ajouter une classe... [Add class...] et Ajouter une sous-classe... [Add subclass...] appellent la même boîte de dialogue.

      Les boîtes de dialogue pour Modifier la classe [Edit class] sont également identiques.

    Confirmez ensuite en cliquant sur OK.

Exemple de création d'une structure de classe:

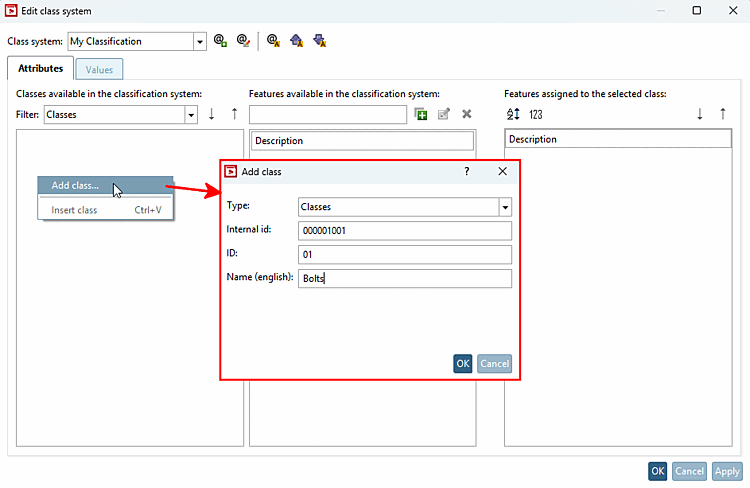

Dans le champ vide -> Menu contextuel -> Ajouter une classe... : [Add class...] ID "01" (déjà inscrit), inscrire sous "Name (english)" : "Bolts"

Menu contextuel de "vis" : ajouter une sous-classe [Add subclass...]? ID "01" (déjà inscrit), inscrire sous "Name (english)" : "Head cap bolts".

Menu contextuel de "vis" : ajouter une sous-classe [Add subclass...]? ID "02" (déjà inscrit), inscrire sous "Name (english)" : "Hexagon bolts".

Menu contextuel de "Muttern" : ajouter une classe... : [Add class...] ID "02" (déjà inscrit), inscrivez sous "Name (english)" : "Nuts".

Menu contextuel de "Muttern" : ajouter une sous-classe [Add subclass...]? ID "01" (déjà inscrit), inscrire sous "Name (english)" : "Cap nuts".

Menu contextuel de "Muttern" : ajouter une sous-classe [Add subclass...]? ID "02" (déjà inscrit), inscrire sous "Name (english)" : "Hexagon nuts".

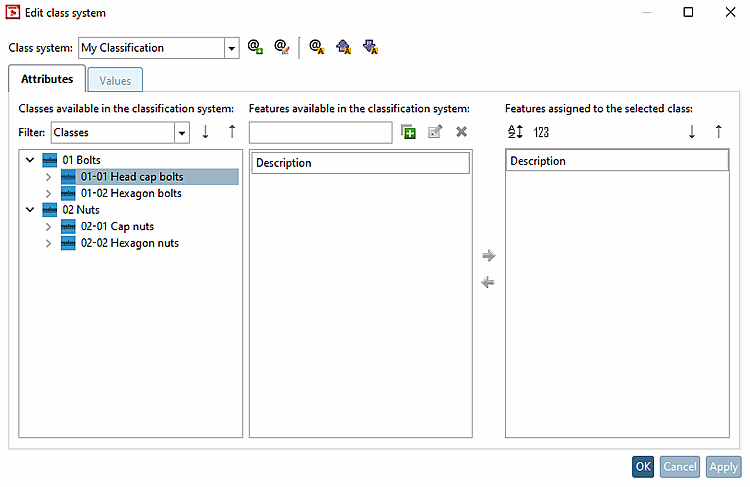

Vous obtiendrez par exemple la vue suivante :

Création de son propre système de classes

Création de son propre système de classes
