5.12.4.4.2. Klassensystem aufbauen/editieren

Im ersten Schritt bauen Sie die Klassenstruktur auf. Im zweiten Schreiten erstellen Sie Merkmale (siehe nächster Abschnitt).

Gehen Sie folgendermaßen vor:

  1. Selektieren Sie den Reiter Merkmale [Attributes].

  2. Bestimmen Sie unter Filter, für welchen Klassentyp die Klassenstruktur erstellt werden soll (z.B. Klassen [Classes] oder Anfügepunkte [Connection points]).

    Die Auswahloptionen hängen davon ab, welche Klassentypen [Types of classes] beim Anlegen des Klassensystems auf der Dialogseite Klassensystem erstellen [Create class system] -> Registerseite Einschränkungen [Limits] angelegt wurden.

  3. Bauen Sie mit folgenden Kontextmenübefehlen die Klassenstruktur auf:

    • Klasse hinzufügen... [Add class...] :

      (Der erste Schritt im leeren Bereich)

      • Übergeordnete Klasse [Parent class]: Zeigt - sofern vorhanden - den Namen der übergeordneten Klasse.

      • Typ [Type]: Wählen Sie im Listenfeld den gewünschten Klassentyp.

      • Interne Id [Internal id]: Wird automatisch eingetragen.

      • ID: Wird automatisch eingetragen.

      • Name (gewählte Standardsprache):

        Tragen Sie den gewünschten Namen ein. Dieser Begriff wird im Klassenstrukturbaum angezeigt.

    • Subklasse hinzufügen... [Add subclass...] :

    • Klasse bearbeiten... [Edit class...]: Bei bereits bestehenden Klassen nehmen Sie mit Klasse bearbeiten... [Edit class...] Änderungen vor.

    • Klasse löschen [Remove class]: Löscht die Klasse, nicht das Klassensystem.

      [Hinweis]Hinweis

      Es werden nur jeweils sinnvolle Befehle angezeigt. Bei Beginn des Aufbaus der Baumstruktur wird z.B. als einziger Befehl Klasse hinzufügen... [Add class...] angezeigt.

      [Hinweis]Hinweis

      Die Befehle Klasse hinzufügen... [Add class...] und Subklasse hinzufügen... [Add subclass...] rufen das gleiche Dialogfenster auf.

      Die Dialogfelder bei Klasse bearbeiten [Edit class] sind ebenfalls identisch.

    Bestätigen Sie abschließend mit OK.

Beispiel zur Anlage einer Klassenstruktur:

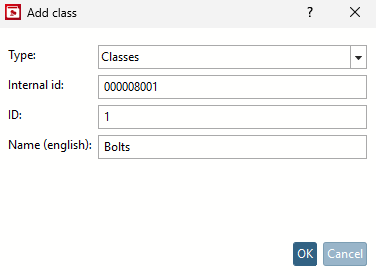

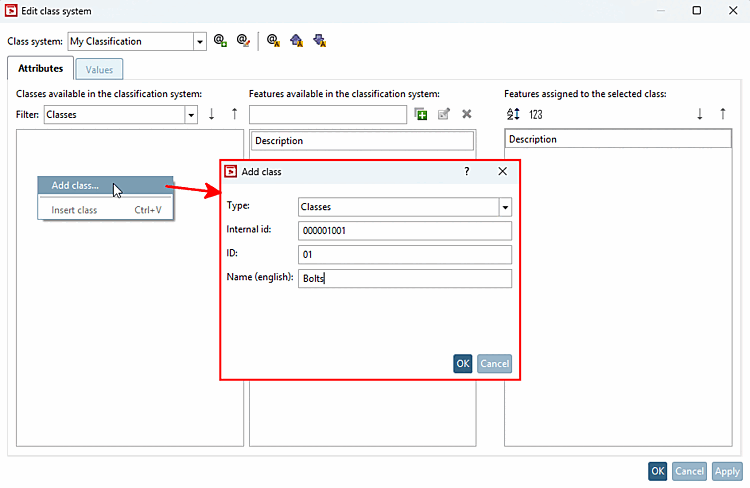

Im leeren Feld -> Kontextmenü -> Klasse hinzufügen... [Add class...]: ID "01" (bereits eingetragen), tragen Sie unter "Name (english)" ein: "Bolts"

Kontextmenü von "Schrauben": Subklasse hinzufügen... [Add subclass...]: ID "01" (bereits eingetragen), tragen Sie unter "Name (english)" ein: "Head cap bolts"

Kontextmenü von "Schrauben": Subklasse hinzufügen... [Add subclass...]: ID "02" (bereits eingetragen), tragen Sie unter "Name (english)" ein: "Hexagon bolts"

Kontextmenü von "Muttern": Klasse hinzufügen... [Add class...]: ID "02" (bereits eingetragen), tragen Sie unter "Name (english)" ein: "Nuts"

Kontextmenü von "Muttern": Subklasse hinzufügen... [Add subclass...]: ID "01" (bereits eingetragen), tragen Sie unter "Name (english)" ein: "Cap nuts"

Kontextmenü von "Muttern": Subklasse hinzufügen... [Add subclass...]: ID "02" (bereits eingetragen), tragen Sie unter "Name (english)" ein: "Hexagon nuts"

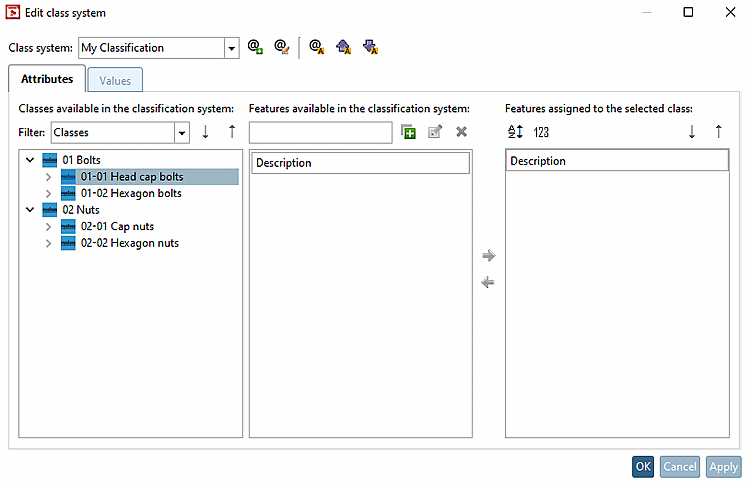

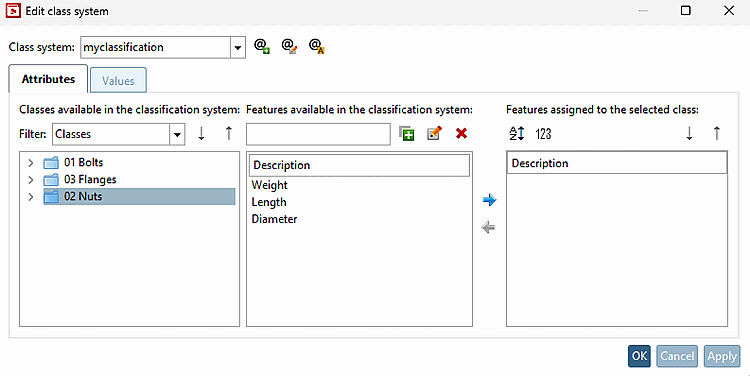

Im Ergebnis erhalten Sie z.B. folgende Ansicht:

Eigenes Klassensystem erstellt

Eigenes Klassensystem erstellt
