5.12.14. Eigenes Klassensystem anlegen bez. bearbeiten

5.12.14.3. Klassensystem bearbeiten

5.12.14.3.1. Klassensystem aufbauen/editieren
5.12.14.3.2. Sortierung von Klassen und Unterklassen anpassen
5.12.14.3.3. Merkmale erstellen / bearbeiten

Nachdem das Dialogfenster Neues Klassensystem erstellen [Create new class system] bzw. Klassensystem verändern [Modify class system] <name> geschlossen wurde, befinden Sie sich im Dialog Klassensystem bearbeiten [Edit class system].

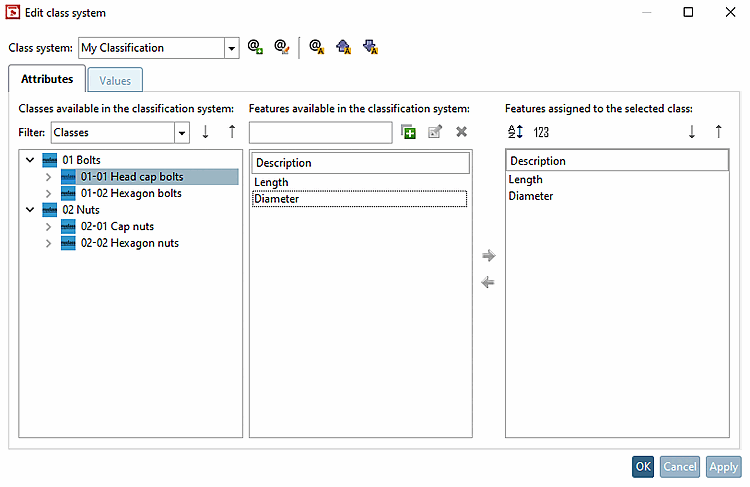

Dialogfenster: Klassensystem bearbeiten [Edit class system]

Im Folgenden sind die einzelnen Funktionen beschrieben:

Klassensystem [Class system]: Wählen Sie im Listenfeld das zu bearbeitende Klassensystem aus.
Filter:
Die Auswahloptionen hängen davon ab, welche Klassentypen [Types of classes] beim Anlegen des Klassensystems auf der Dialogseite Klassensystem erstellen [Create class system] -> Registerseite Einschränkungen [Limits] angelegt wurden.
Treffen Sie die entsprechende Auswahl.
- Achsen [Axes]
- Anfügepunkte [Connection points]
- Ebene [Plane]
- Flächen [Surfaces]
- Kanten [Edges]
- Klassen [Classes]
- Koordinatensystem [Coordinate system]
- Sketch

Bauen Sie nun Ihr neues Klassensystem auf, bzw. editieren Sie ein bereits bestehendes.

Das Dialogfenster ist in 3 Bereiche gegliedert:

Hauptfenster links
Im Kontextmenü (rechte Maustaste) stehen kontextabhängig folgende Befehl zur Verfügung:
- Klasse hinzufügen... [Add class...]
- Subklasse hinzufügen... [Add subclass...]
- Klasse bearbeiten... [Edit class...]
- Klasse löschen [Remove class]
Den ersten Schritt im leeren Bereich führen Sie mit Klasse hinzufügen... [Add class...] aus.
Registerseite Merkmale [Attributes] : Einträge sind optional

Die Datenspeicherung erfolgt unter "%CADENAS_DATA%/datasetup/classsystem/<name>".
