5.12.14.3.  Modifica del sistema di classi

5.12.14.3.1. Impostazione/modifica del sistema di classi
5.12.14.3.2. Personalizzare l'ordinamento di classi e sottoclassi
5.12.14.3.3. Crea caratteristiche / Modifica

Una volta chiusa la finestra di dialogo Crea nuovo sistema di classe [Create new class system] o Modifica sistema di classe [Modify class system] <nome>, ci si trova nella finestra di dialogo Modifica sistema di classe [Edit class system].

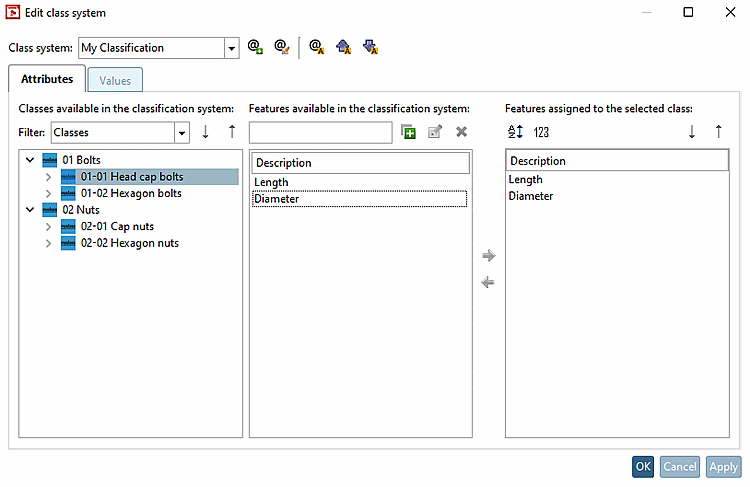

Finestra di dialogo: Modifica del sistema di classi [Edit class system]

Figura 5.1458. Finestra di dialogo: Modifica del sistema di classi [Edit class system]

Le singole funzioni sono descritte di seguito:

  • Sistema di classi [Class system]: selezionare il sistema di classi da modificare dalla casella di riepilogo.

  • Filtro [Filter]:

    Le opzioni di selezione dipendono dai tipi di classe [Types of classes] creati al momento della creazione del sistema di classi nella pagina di dialogo Crea sistema di classi [Create class system] -> scheda Restrizioni [Limits] .

    Effettuare la selezione appropriata.

    • Assali [Axes]

    • Punti di attacco [Connection points]

    • Livello [Plane]

    • Superfici [Surfaces]

    • Bordi [Edges]

    • Le classi [Classes]

    • Sistema di coordinate [Coordinate system]

    • Schizzo [Sketch]

Ora impostate il vostro nuovo sistema di classi o modificate quello esistente.

La finestra di dialogo è suddivisa in 3 aree:

  • Finestra principale a sinistra

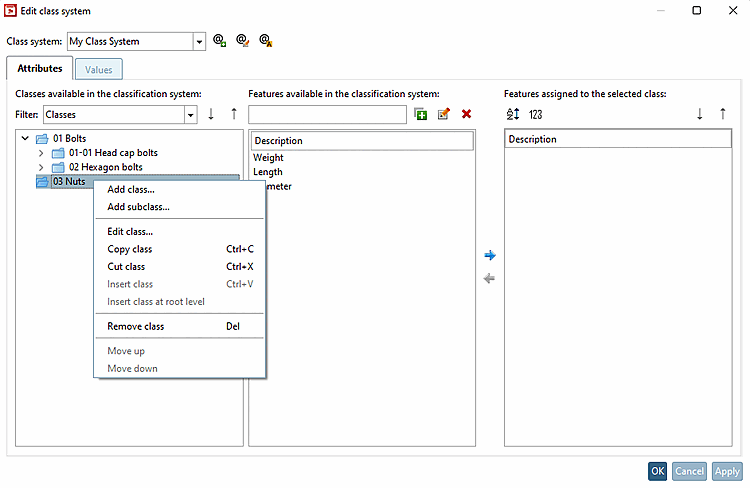

    I seguenti comandi sono disponibili nel menu contestuale (tasto destro del mouse) a seconda del contesto:

    • Aggiungi classe [Add class...]...

    • Aggiungi sottoclasse [Add subclass...]...

    • Modifica classe. [Edit class...]..

    • Eliminare la classe [Remove class]

    Eseguire il primo passo nell'area vuota con Aggiungi classe [Add class...]... .

  • Pagina della scheda Caratteristiche [Attributes] Le voci sono facoltative

I dati vengono salvati in "%CADENAS_DATA%/datasetup/classsystem/<nome>".
