5.12.4.4.2. Impostazione/modifica del sistema di classi

Nel primo passo, si imposta la struttura della classe. Nel secondo passo, si creano le caratteristiche (vedere la sezione successiva ).

Procedere come segue:

  1. Selezionare la scheda Caratteristiche [Attributes].

  2. In Filtro [Filter], specificare il tipo di classe per cui creare la struttura di classe (ad esempio, classi [Classes] o punti di connessione [Connection points] ).

    Le opzioni di selezione dipendono dai tipi di classe [Types of classes] creati al momento della creazione del sistema di classi nella pagina di dialogo Crea sistema di classi [Create class system] -> scheda Restrizioni [Limits] .

  3. Impostare la struttura della classe con i seguenti comandi del menu contestuale:

    • Aggiungi classe... [Add class...] :

      (Il primo passo nell'area vuota)

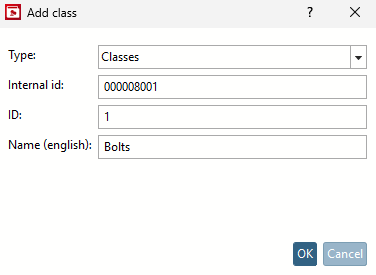

      Figura 5.970.

      • Classe madre [Parent class]: mostra, se disponibile, il nome della classe madre.

      • Tipo [Type]: selezionare il tipo di classe desiderato dalla casella di riepilogo.

      • Id interno [Internal id]: Viene inserito automaticamente.

      • ID: viene inserito automaticamente.

      • Nome (lingua predefinita selezionata):

        Inserire il nome desiderato. Questo termine viene visualizzato nella struttura ad albero della classe.

    • Aggiungi sottoclasse [Add subclass...]...:

    • Modifica classe [Edit class...]...: Per le classi esistenti, utilizzare Modifica classe [Edit class...]... per apportare modifiche. per apportare modifiche.

    • Elimina classe [Remove class]: elimina la classe, non il sistema di classi.

      [Nota]Nota

      Vengono visualizzati solo i comandi utili. Ad esempio, all'inizio della costruzione della struttura ad albero, l'unico comando visualizzato è Aggiungi classe... [Add class...] viene visualizzato.

      [Nota]Nota

      I comandi Aggiungi classe... [Add class...] e Aggiungi sottoclasse... [Add subclass...] richiamano la stessa finestra di dialogo.

      Anche i campi di dialogo di Modifica classe [Edit class] sono identici.

    Infine, confermare con OK.

Esempio di creazione di una struttura di classe:

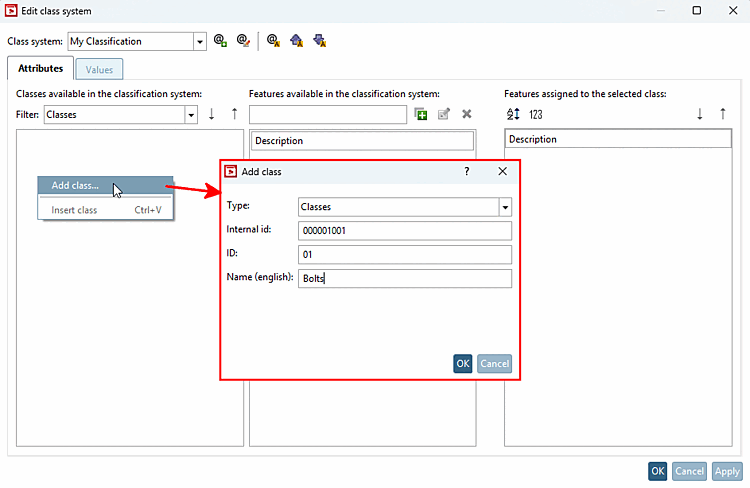

Nel campo vuoto -> Menu contestuale -> Aggiungi classe...: [Add class...] ID "01" (già inserito), alla voce "Nome (inglese)" inserire il seguente testo: "Bulloni".

Menu contestuale di "Bulloni": Aggiungi sottoclasse [Add subclass...]...: ID "01" (già inserito), inserire sotto "Nome (inglese)": "Bulloni a testa cilindrica".

Menu contestuale di "Bulloni": Aggiungi sottoclasse [Add subclass...]...: ID "02" (già inserito), inserire in "Nome (inglese)": "Bulloni esagonali".

Menu contestuale di "Nuts": Aggiungi classe...: [Add class...] ID "02" (già inserito), inserire sotto "Nome (inglese)": "Nuts".

Menu contestuale di "Nuts": Aggiungi sottoclasse [Add subclass...]...: ID "01" (già inserito), inserire sotto "Nome (inglese)": "Cap nuts".

Menu contestuale di "Dadi": Aggiungi sottoclasse [Add subclass...]...: ID "02" (già inserito), inserire sotto "Nome (inglese)": "Dadi esagonali".

Il risultato è la seguente vista, ad esempio:

Creazione di un proprio sistema di classi

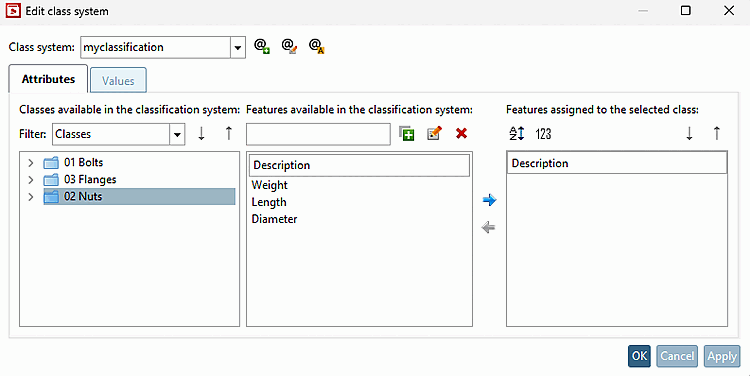

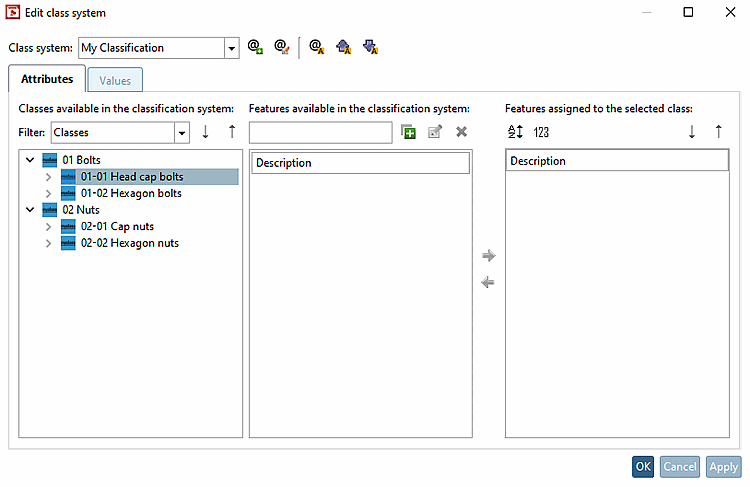

Figura 5.971. Creazione di un proprio sistema di classi
