3.3.6.3.1.1. Déclarer un préfixe pour les attributs ENTERPRISE 3Dfindit

Dans l'exemple suivant, une clé doit être ajoutée afin de pouvoir attribuer un préfixe aux attributs ENTERPRISE 3Dfindit.

[Remarque]Remarque

Le préfixe est attribué aussi bien aux attributs standard qu'aux attributs supplémentaires (voir Section 3.3.6.3.2, « Bloc [CadDocumentAttributes] - Transmettre des attributs définis par l'utilisateur  »).

  1. Sous PARTadmin > catégorie [Category] Fichiers de configuration [Configuration files] > $CADENAS_SETUP > ifadeskinv.cfg, ouvrez le bloc AttributeMapping(is3d).

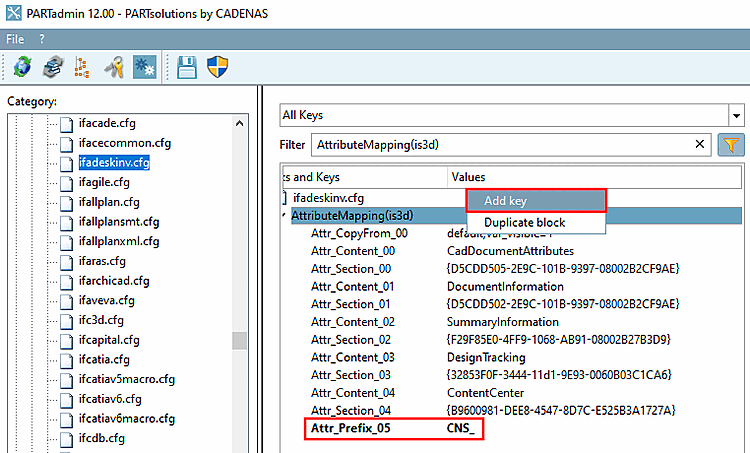

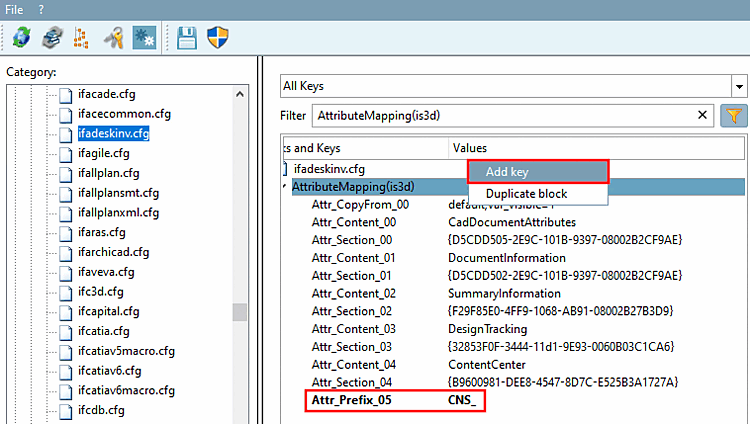

    Insérer une clé

    Insérer une clé

  2. Insérez une clé (voir aussi Section 1.7.1.4.3, « Traiter les blocs, les clés et les valeurs clés »).

    La valeur clé est le préfixe de l'attribut.

  3. Enregistrez le réglage dans PARTadmin.

  4. Exportez un composant vers Inventor.

    → Tous les attributs ENTERPRISE 3Dfindit reçoivent maintenant le préfixe (ici, dans l'exemple, "CNS_").

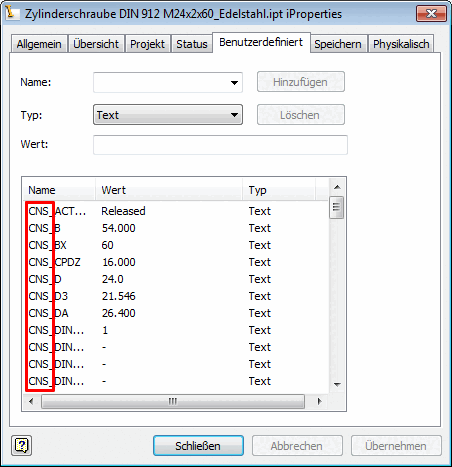

    Attributs ENTERPRISE 3Dfindit avec préfixe

    Attributs ENTERPRISE 3Dfindit avec préfixe
