3.3.6.3.1.1. Präfix für ENTERPRISE 3Dfindit Attribute deklarieren

Im folgenden Beispiel soll ein Schlüssel zugefügt werden, um die ENTERPRISE 3Dfindit Attribute mit einem Präfix versehen zu können.

[Hinweis]Hinweis

Es werden sowohl die Standard-Attribute, als auch die Extra-Attribute (siehe Abschnitt 3.3.6.3.2, „Block [CadDocumentAttributes] - Benutzerdefinierte Attribute übergeben “) mit dem Präfix versehen.

  1. Öffnen Sie unter PARTadmin > Kategorie [Category] Konfigurationsdateien [Configuration files] > $CADENAS_SETUP > ifadeskinv.cfg den Block AttributeMapping(is3d).

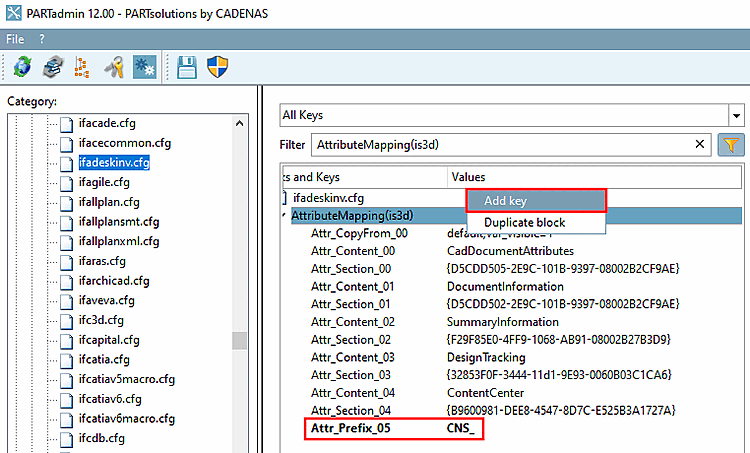

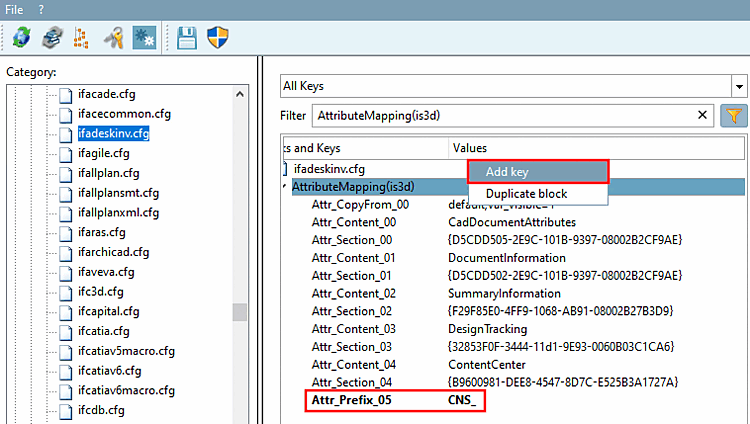

    Schlüssel einfügen

    Schlüssel einfügen

  2. Fügen Sie einen Schlüssel ein (siehe auch Abschnitt 1.7.1.4.3, „Blöcke, Schlüssel und Schlüsselwerte bearbeiten“).

    Der Schlüsselwert ist das Attribut-Präfix.

  3. Speichern Sie die Einstellung in PARTadmin.

  4. Exportieren Sie ein Bauteil nach Inventor.

    → Alle ENTERPRISE 3Dfindit-Attribute erhalten nun das Präfix (hier im Beispiel "CNS_").

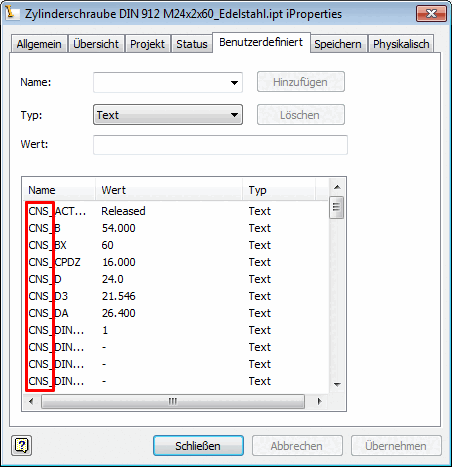

    ENTERPRISE 3Dfindit-Attribute mit Präfix

    ENTERPRISE 3Dfindit-Attribute mit Präfix
