3.3.6.3.1.1. Dichiarare il prefisso per gli attributi ENTERPRISE 3Dfindit

Nell'esempio seguente, è necessario aggiungere una chiave per poter fornire agli attributi di ENTERPRISE 3Dfindit un prefisso.

[Nota]Nota

Sezione 3.3.6.3.2, “Blocco [CadDocumentAttributes] - Trasferimento di attributi definiti dall'utente ”Sia gli attributi standard che quelli extra (vedere ) sono forniti con il prefisso.

  1. Aprire il blocco AttributeMapping(is3d) in PARTadmin > categoria [Category] File di configurazione [Configuration files] > CADENAS_SETUP > ifadeskinv.cfg.

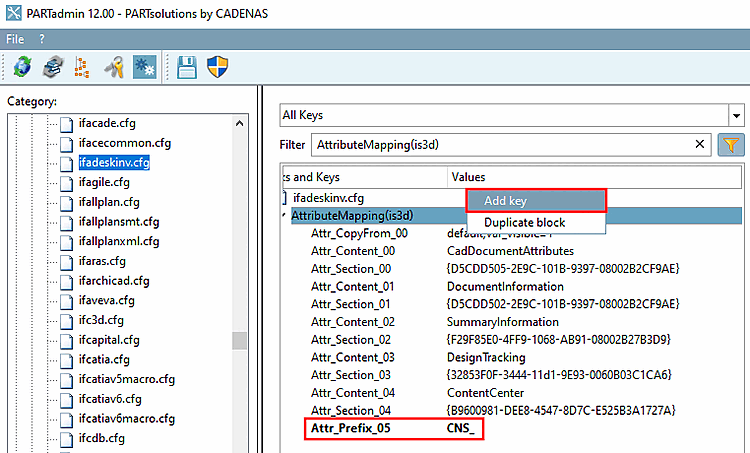

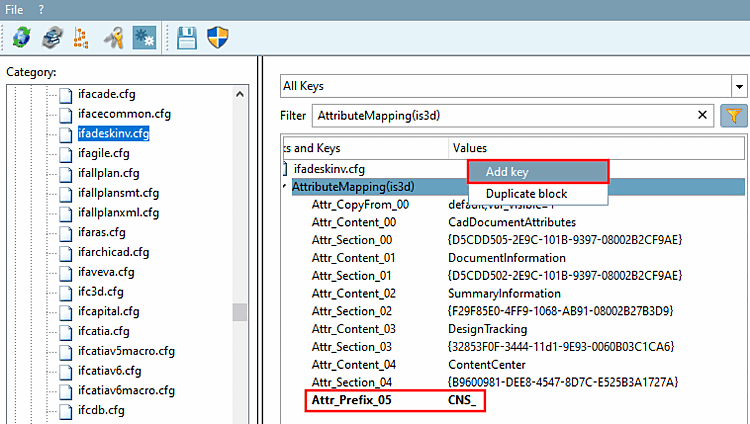

    Inserire la chiave

    Figura 3.124. Inserire la chiave

  2. Sezione 1.7.1.4.3, “Modifica di blocchi, chiavi e valori delle chiavi”Inserire un tasto (vedere anche ).

    Il valore chiave è il prefisso dell'attributo.

  3. Salvare l'impostazione in PARTadmin.

  4. Esportare un componente in Inventor.

    → Tutti gli attributi di ENTERPRISE 3Dfindit ricevono ora il prefisso (nell'esempio "CNS_").

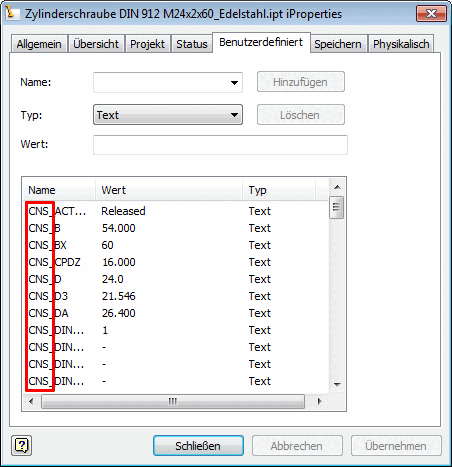

    ENTERPRISE 3Dfindit attributi con prefisso

    Figura 3.125. ENTERPRISE 3Dfindit attributi con prefisso
