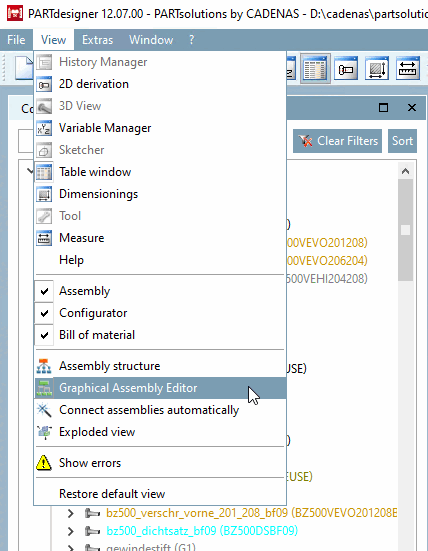

Pour démarrer l'Editeur graphique d'assemblage, cliquez dans PARTdesigner, dans le menu Affichage [View], sur l'option Editeur graphique d'assemblage [Graphical Assembly Editor].

L'interface utilisateur comporte tout en haut une barre d'outils pour les actions qui concernent l'ensemble de l'assemblage. Le reste de la fenêtre est la zone d'affichage de l'éditeur, qui contient les différents éléments (si un projet existant a été ouvert).

Si vous ne voyez rien ou seulement quelques lignes, vous devrez peut-être faire un petit zoom arrière à l'aide de la molette de la souris.

De manière générale, toutes les fonctions essentielles du configurateur d'assemblage existant se retrouvent également dans l'éditeur graphique.

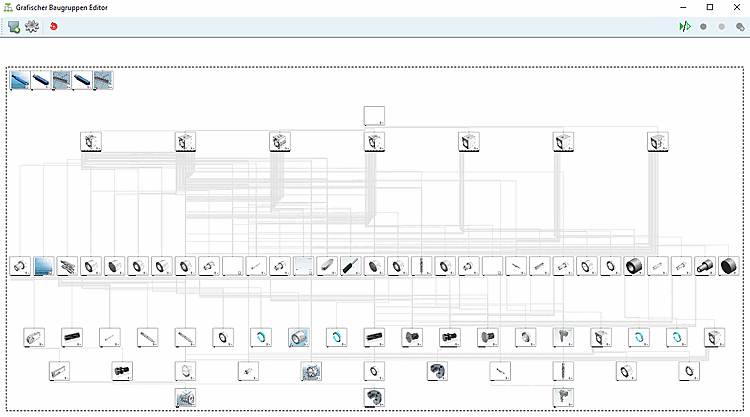

Interface utilisateur de l'éditeur
