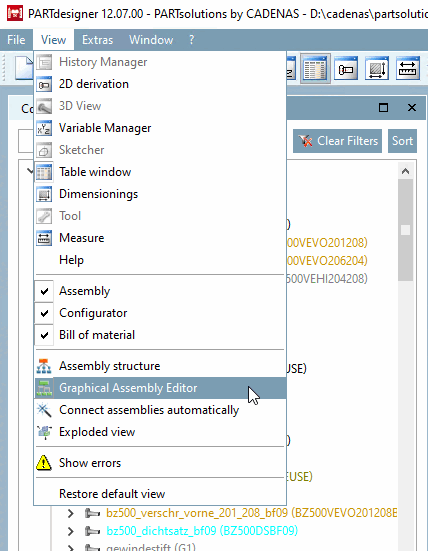

Um den Grafischen Baugruppen Editor zu starten, klicken Sie in PARTdesigner, im Ansicht [View] Menü auf den Punkt Grafischer Baugruppen Editor [Graphical Assembly Editor].

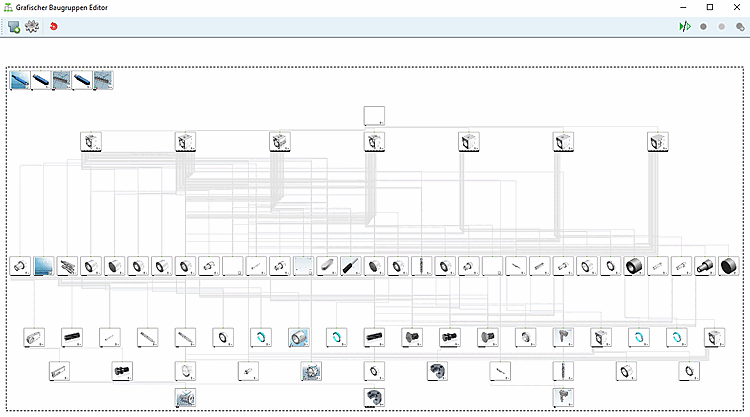

Die Benutzeroberfläche hat ganz oben eine Toolbar für Aktionen, die das ganze Assembly betreffen. Das übrige Fenster ist der Anzeigebereich des Editors, welcher die einzelnen Elemente enthält (sofern ein bestehendes Projekt geöffnet wurde).
Wenn Sie nichts erkennen oder nur ein paar Linien, müssen Sie eventuell ein bisschen herauszoomen mit Hilfe des Mausrades.
Ganz allgemein finden sich alle essentiellen Funktionen des bestehenden Assembly Konfigurators auch im Graphischen Editor.
