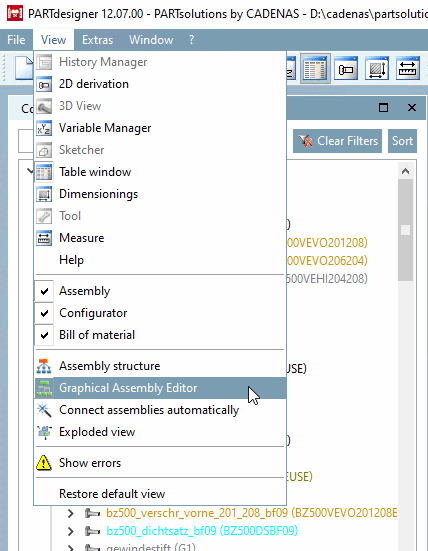

Per avviare l'Editor di assiemi grafici, fare clic sulla voce Editor di assiemi grafici [Graphical Assembly Editor] nel menu Visualizza [View] di PARTdesigner.

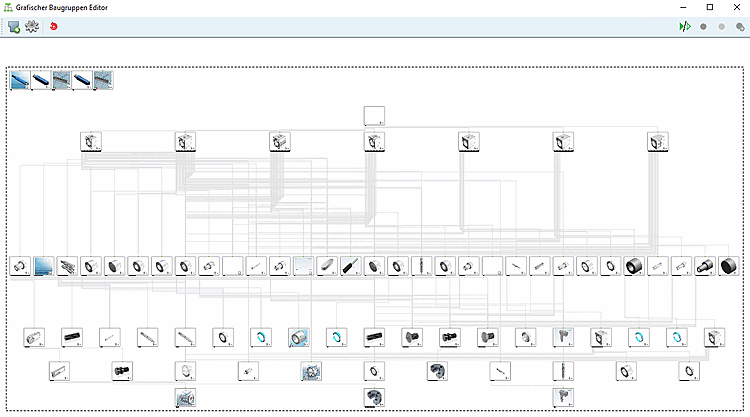

L'interfaccia utente presenta una barra degli strumenti in alto per le azioni che riguardano l'intero assieme. La finestra rimanente è l'area di visualizzazione dell'editor, che contiene i singoli elementi (se è stato aperto un progetto esistente).
Se non si riconosce nulla o solo alcune righe, potrebbe essere necessario ingrandire un po' la visualizzazione con la rotella del mouse.
In generale, tutte le funzioni essenziali del configuratore di assiemi esistente si trovano anche nell'editor grafico.
