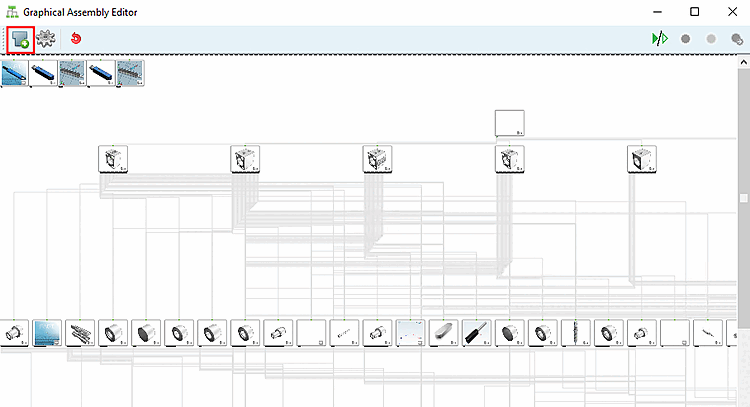

Fare clic sul pulsante Inserisci [Add Part] parte nella barra degli strumenti.

Figura 7.1226.

-> Si apre l'Explorer.

Selezionare la parte desiderata nell'Explorer e fare clic su Apri.

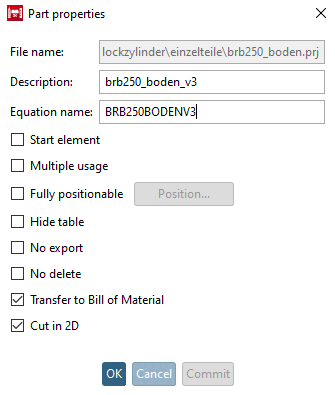

-> Si apre la finestra di dialogo Proprietà della parte [Part properties].

Figura 7.1227.

Inserire un nome univoco in Descrizione [Description] e nome formula [Equation name] e confermare con OK.

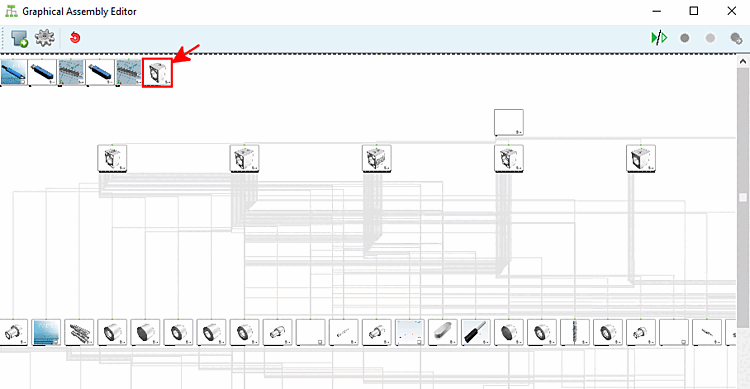

-> La parte viene inserita per prima in alto a sinistra nell'editor.

Figura 7.1228.

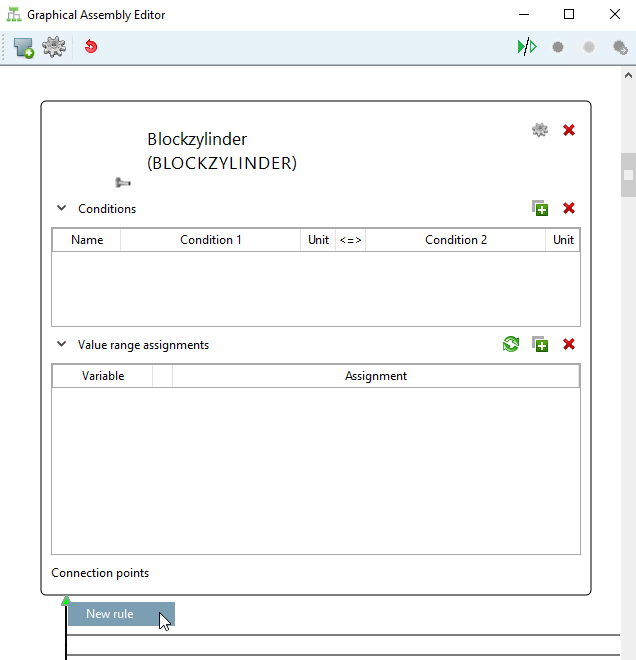

Selezionare il punto di connessione di una parte a cui deve essere collegata con una regola e quindi fare clic sul comando del menu contestuale Nuova regola [New rule].

Figura 7.1229.

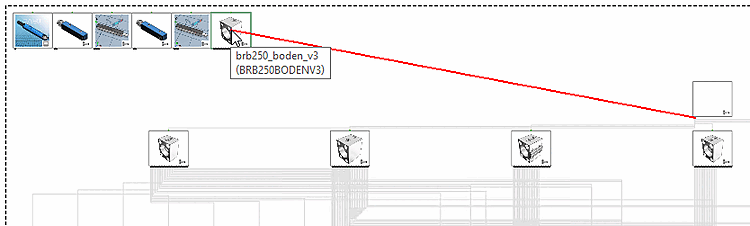

-> Una linea rossa viene collegata al cursore a partire dal punto di connessione selezionato.

Spostare la linea sulla nuova parte inserita e fare clic sulla parte o su uno dei suoi punti di connessione.

Figura 7.1230.

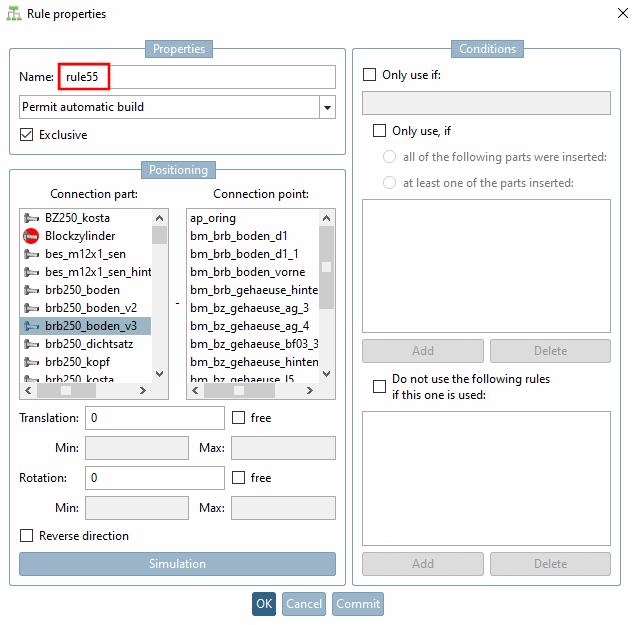

-> Si apre la finestra di dialogo Proprietà della regola [Rule properties].

Date un nome alla regola.

Se si è fatto clic sulla parte, questa è già selezionata in Parte di connessione [Connection part]. Se si è fatto clic su un punto di connessione, l'impostazione è già stata effettuata sia in Parte di connessione [Connection part] che in Punto di connessione [Connection point].

Una volta selezionati il pezzo e il punto, confermare con OK.

Figura 7.1231.

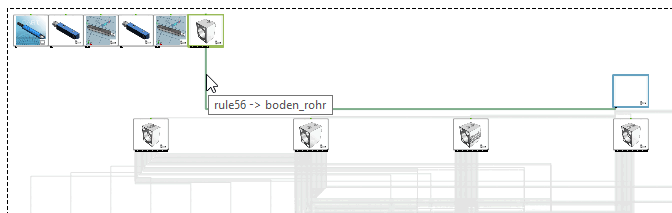

-> Viene visualizzato il bordo tra la parte di origine e quella di destinazione.

Figura 7.1232.

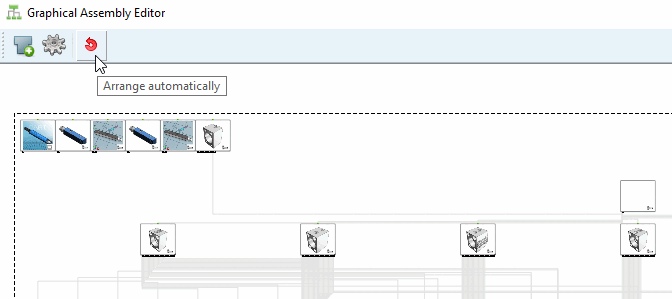

Fare clic sul pulsante "Disponi automaticamente [Arrange automatically]".

Figura 7.1233.

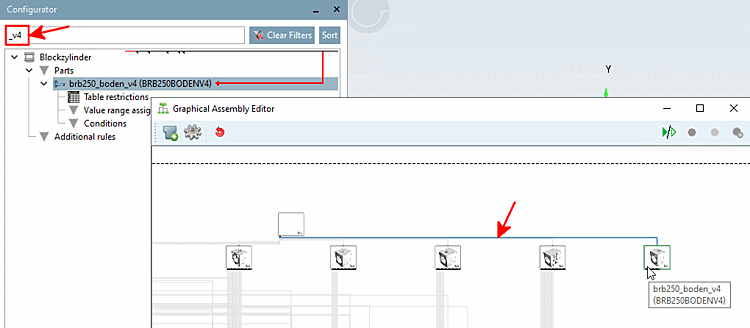

Utilizzate la funzione di ricerca nel configuratore [Configurator] per trovare rapidamente il pezzo desiderato in un assemblaggio di grandi dimensioni.

Figura 7.1234.
