7.15.  Finestra di aggancio "Strumenti

[Nota]Nota

Informazioni per i clienti esistenti

Avete già modellato componenti con eCATALOGsolutions nelle versioni precedenti? Allora noterete subito un'innovazione fondamentale.

Con la V12, le finestre di modifica hanno una propria finestra di aggancio per gli strumenti [Tools]. L'etichettatura della finestra corrisponde alla rispettiva funzione (ad esempio, per "Estrusione base""Corpo di estrusione [Extrusion solid]").

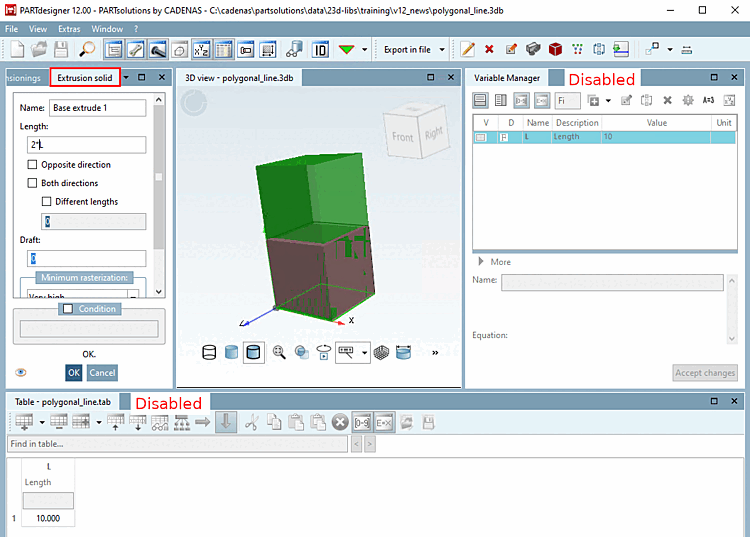

Finestra di aggancio "Strumenti [Tools]" esemplare per "Estrusione base" / "Corpo di estrusione [Extrusion solid]".

Figura 7.1235. Finestra di aggancio "Strumenti [Tools]" esemplare per "Estrusione base" / "Corpo di estrusione [Extrusion solid]".

Caratteristiche:

  • Il nome della finestra di aggancio "Strumenti [Tools]" varia a seconda della funzione selezionata, ad esempio Estrusione base, Estrusione taglio, Modello, Sweep, ecc.

  • Mentre uno strumento è attivo, l' albero della cronologia, il gestore delle variabili [Variable Manager] e la tabella [Table] vengono automaticamente disattivati per evitare modifiche al modello; inoltre, il menu contestuale della vista 3D [3D view] non viene visualizzato.

  • La vista 3D [3D view] rimane attiva anche quando la finestra di modifica è aperta. È quindi possibile modificare i valori e visualizzare l'effetto direttamente in 3D. Vedi sopra.[107]

  • La finestra di aggancio Strumenti [Tools] si comporta come tutte le altre. Consente di regolare le dimensioni, la posizione e il distacco dal gruppo.

  • Se la finestra di aggancio viene chiusa con uno strumento attivo, le modifiche non vengono applicate.

  • La finestra di aggancio può essere visualizzata o nascosta se la vista corrente è la modellazione 3D (stesso comportamento dell'albero della cronologia) e quindi non consente l'accesso mentre, ad esempio, è attiva la vista Sketcher o si è in modalità tabella.[108] sono attivi.

    Icona dello strumento non attiva

    Figura 7.1236. Icona dello strumento non attiva

  • A seconda della selezione nella cronologia 3D [3D History] o nella vista 3D [3D view], le rispettive icone sono visualizzate nella barra degli strumenti Strumenti [Tools]. Gli stessi comandi si trovano anche nei menu contestuali dell'albero della cronologia. Di seguito è riportata una panoramica delle varie opzioni di selezione.

    Componente selezionato

    Componente (elemento principale) selezionato

    Figura 7.1237. Componente (elemento principale) selezionato

    • informazioni identificative [Identification data]:

    • Inserisci livello assoluto:

    • Strati di base Barattare: [Exchange base planes]

    • L'intero componente Sposta e/o ruota [Move/Rotate the complete part.]

    • Ridimensionamento [Scale]:

    • specchietti [Mirror]:

    • Trasparenza [Transparency]:

    • fiere [Measure]:

    Livello selezionato

    Livello selezionato

    Figura 7.1238. Livello selezionato

    • piani Eliminare [Delete plane]:

    • Sketch copiato inserire: [Paste sketch]

    • Nuovo schizzo:

    • nuovo Disegno 2D [New 2D drawing]:

    • creare una sfumatura (tubo):

    • Inserire nuovi teloni:

    • visualizzato [Visible]:

    • Trasparenza [Transparency]:

    • fiere [Measure]:

    Estrusione base o Estrusione taglio selezionati

    Estrusione base selezionata

    Figura 7.1239. Estrusione base selezionata

    • Modifica [Edit...]:

    • Elimina [Delete]:

    • voce Rinomina [Rename entry]:

    • attributi della feature:

    • Tutte le aree associate selezionare nella vista 3D [Select all related faces in 3D view]:

    • modelli [Apply pattern]:

    • Nella sezione Convertire: [Convert to cut]

    • Marcatura Impostato [Set mark]:

    • Trasparenza [Transparency]:

    • fiere [Measure]:

    Schizzo selezionato

    Schizzo selezionato

    Figura 7.1240. Schizzo selezionato

    • Modifica [Edit...]:

    • Elimina [Delete]:

    • voce Rinomina [Rename entry]:

    • Copia (solo Schizzo): [Copy (only sketch)]

    • Taglio (incl. persone a carico): [Cut (including dependencies)]

    • schizzo Duplica: [Duplicate sketch]

    • Marcatura Impostato [Set mark]:

    • Trasparenza [Transparency]:

    • fiere [Measure]:

    Disegno 2D selezionato

    Disegno 2D selezionato

    Figura 7.1241. Disegno 2D selezionato

    • Modifica [Edit...]:

    • Elimina [Delete]:

    • voce Rinomina [Rename entry]:

    • Caratteristiche [Properties]:

    • Marcatura Impostato [Set mark]:

    • Trasparenza [Transparency]:

    • fiere [Measure]:

    Una superficie selezionata nella vista 3D

    Una superficie selezionata nella vista 3D

    Figura 7.1242. Una superficie selezionata nella vista 3D

    • Modifica [Edit...]:

    • Elimina [Delete]:

    • voce Rinomina [Rename entry]:

    • attributi della feature:

    • Tutte le aree associate selezionare nella vista 3D [Select all related faces in 3D view]:

    • modelli [Apply pattern]:

    • Nella sezione Convertire: [Convert to cut]

    • Marcatura Impostato [Set mark]:

    • Sketch copiato inserire: [Paste sketch]

    • attributi dell'area [Face attributes]:

    • Nuovo smusso/arrotondamento creare... [New Chamfer/Fillet...]:

    • Nuovo schizzo su dell'area contrassegnata [Generate sketch on selected face]:

    • Visibile in questo Configurazione [Visible in this configuration]:

    • Schizzo <selezionato> redigere:



[107] Se nella V11 era aperta una finestra di dialogo di modifica (ad esempio per "Estrusione base"), non era possibile accedere alla vista 3D [3D view].

[108] PARTdesigner avviato tramite file tab/tac
