7.15. Dockingfenster "Werkzeuge"

[Hinweis]Hinweis

Information für Bestandskunden

Sie haben schon in früheren Versionen mit eCATALOGsolutions Bauteile modelliert? Dann werden Sie gleich eine fundamentale Neuerung bemerken.

Mit V12 haben Bearbeitungsdialoge ihr eigenes Dockingfenster Werkzeuge [Tools] bekommen. Die Beschriftung des Fensters entspricht der jeweiligen Funktion (also z.B. bei "Base extrude" "Extrusionskörper [Extrusion solid]").

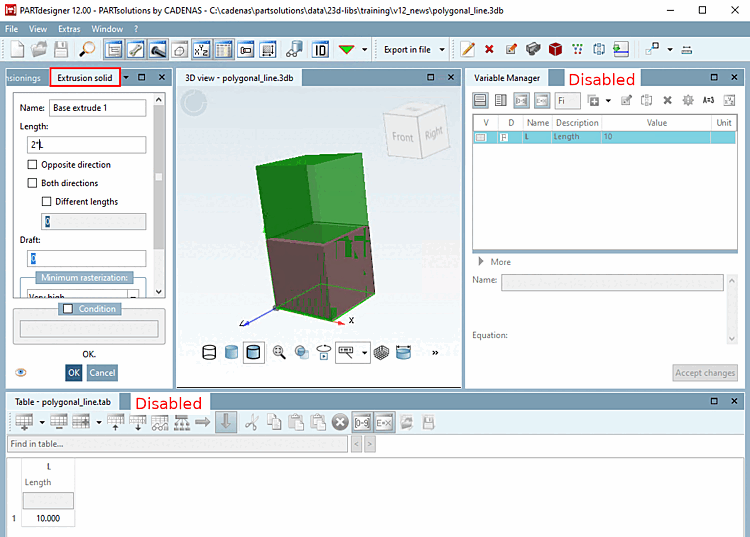

Dockingfenster "Werkzeuge [Tools]" beispielhaft bei "Base extrude" / "Extrusionskörper [Extrusion solid]"

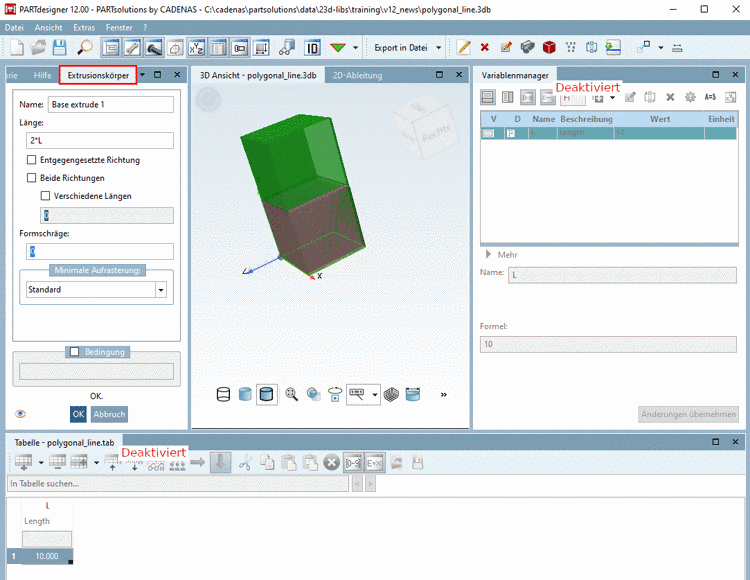

Dockingfenster "Werkzeuge [Tools]" beispielhaft bei "Base extrude" / "Extrusionskörper [Extrusion solid]"

Features:

  • Der Anzeigename des Dockingfensters "Werkzeuge [Tools]" variiert je nach gewählter Funktion wie z.B. Base extrude, Cut extrude, Muster, Sweep, etc.

  • Während ein Werkzeug aktiv ist, werden Historie-Baum, Variablenmanager [Variable Manager], Tabelle [Table] automatisch deaktiviert, um Modelländerungen zu verhindern; außerdem wird das Kontextmenü der 3D Ansicht [3D view] nicht angezeigt.

  • Die 3D Ansicht [3D view] selbst bleibt auch bei geöffnetem Bearbeitungsdialog aktiv. Sie können also Werte ändern und sich den Effekt unmittelbar in 3D ansehen. Siehe oben.[107]

  • Das Dockingfenster Werkzeuge [Tools] verhält sich wie alle anderen auch. Es erlaubt Anpassung der Größe, Position, Loslösen aus dem Verbund.

  • Wird das Dockingfenster mit einem aktiven Werkzeug geschlossen, werden Änderungen nicht angewendet.

  • Das Dockingfenster kann angezeigt oder versteckt werden, wenn die aktuelle Ansicht 3D-Modelling ist (gleiches Verhalten wie der Historie-Baum) und erlaubt somit keinen Zugriff während beispielsweise die Sketcher-Ansicht aktiv ist oder Sie sich im Tabellen-Modus[108] befinden.

    Werkzeug-Icon inaktiv

    Werkzeug-Icon inaktiv

  • Entsprechend der Selektion in der 3D Historie [3D History] oder 3D Ansicht [3D view] werden in der Toolbar Werkzeuge [Tools] die jeweiligen Icons angezeigt. Dieselben Befehle finden sich auch in den Kontextmenüs des Historie-Baumes. Im Folgenden erhalten Sie eine Übersicht zu den verschiedenen Selektionsmöglichkeiten.

    Bauteil selektiert

    Bauteil (Wurzelelement) selektiert

    Bauteil (Wurzelelement) selektiert

    • Identifikationsangaben [Identification data]:

    • Absolute Ebene einfügen:

    • Basisebenen vertauschen [Exchange base planes]:

    • Das gesamte Bauteil verschieben und/oder rotieren [Move/Rotate the complete part.]

    • Skalieren [Scale]:

    • Spiegeln [Mirror]:

    • Transparenz [Transparency]:

    • Messen [Measure]:

    Ebene selektiert

    Ebene selektiert

    Ebene selektiert

    • Plane löschen [Delete plane]:

    • Kopierten Sketch einfügen [Paste sketch]:

    • Neuer Sketch:

    • Neue 2D-Zeichnung [New 2D drawing]:

    • Verlauf erstellen (Pipe):

    • Neue Plane einfügen:

    • Eingeblendet [Visible]:

    • Transparenz [Transparency]:

    • Messen [Measure]:

    Base extrude bzw. Cut extrude selektiert

    Base extrude selektiert

    Base extrude selektiert

    • Editieren [Edit...]:

    • Löschen [Delete]:

    • Eintrag umbenennen [Rename entry]:

    • Featureattribute:

    • Alle zugehörigen Flächen in 3D-Ansicht selektieren [Select all related faces in 3D view]:

    • Mustern [Apply pattern]:

    • In Schnitt umwandeln [Convert to cut]:

    • Markierung setzen [Set mark]:

    • Transparenz [Transparency]:

    • Messen [Measure]:

    Sketch selektiert

    Sketch selektiert

    Sketch selektiert

    • Editieren [Edit...]:

    • Löschen [Delete]:

    • Eintrag umbenennen [Rename entry]:

    • Kopieren (Nur Sketch) [Copy (only sketch)]:

    • Ausschneiden (inkl. abhängigen) [Cut (including dependencies)]:

    • Sketch duplizieren [Duplicate sketch]:

    • Markierung setzen [Set mark]:

    • Transparenz [Transparency]:

    • Messen [Measure]:

    2D Zeichnung selektiert

    2D-Zeichnung selektiert

    2D-Zeichnung selektiert

    • Editieren [Edit...]:

    • Löschen [Delete]:

    • Eintrag umbenennen [Rename entry]:

    • Eigenschaften [Properties]:

    • Markierung setzen [Set mark]:

    • Transparenz [Transparency]:

    • Messen [Measure]:

    EINE Fläche in 3D-Ansicht selektiert

    EINE Fläche in 3D-Ansicht selektiert

    EINE Fläche in 3D-Ansicht selektiert

    • Editieren [Edit...]:

    • Löschen [Delete]:

    • Eintrag umbenennen [Rename entry]:

    • Featureattribute:

    • Alle zugehörigen Flächen in 3D-Ansicht selektieren [Select all related faces in 3D view]:

    • Mustern [Apply pattern]:

    • In Schnitt umwandeln [Convert to cut]:

    • Markierung setzen [Set mark]:

    • Kopierten Sketch einfügen [Paste sketch]:

    • Flächenattribute [Face attributes]:

    • Neue Fase/Rundung erstellen... [New Chamfer/Fillet...]:

    • Neuen Sketch auf markierter Fläche erzeugen [Generate sketch on selected face]:

    • Sichtbar in dieser Konfiguration [Visible in this configuration]:

    • Sketch <selektierten> editieren:




[107] War in V11 ein Bearbeitungsdialog (z.B. für "Base extrude") geöffnet, war kein Zugriff auf die 3D Ansicht [3D view] möglich.

[108] PARTdesigner über tab/tac-Datei gestartet
