7.14.3. Collegamento con altri elementi di PARTdesigner

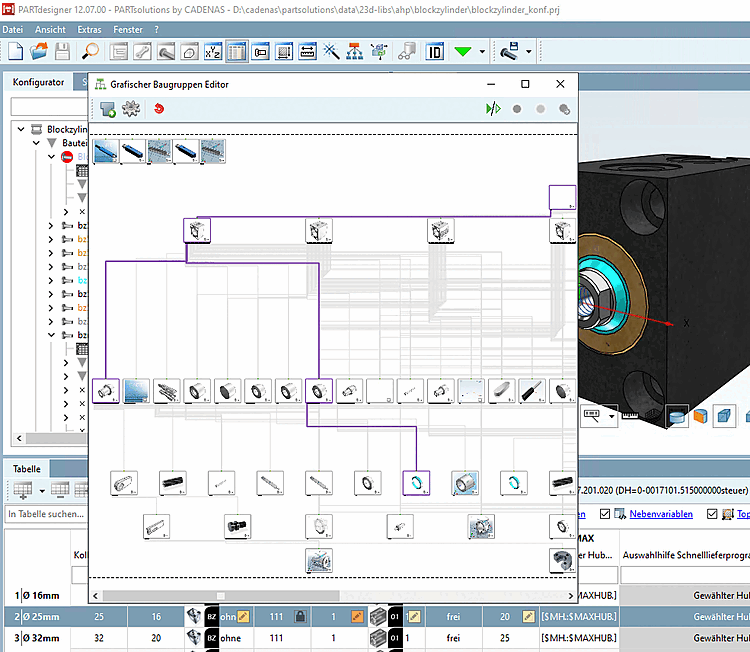

Figura 7.1219, “Selezione di una configurazione di montaggio”Se si seleziona una variante specifica dell'assieme selezionando una riga della tabella, tutte le parti/assiemi utilizzati e le regole associate per questa configurazione sono evidenziate in viola nell'editor grafico dell'assieme (vedere ).

Selezione di una configurazione di montaggio

Figura 7.1219. Selezione di una configurazione di montaggio

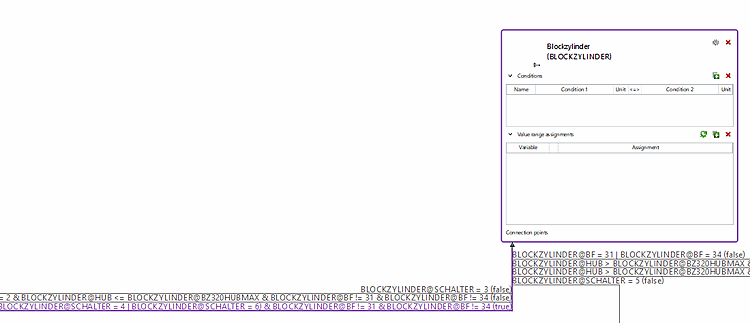

Figura 7.1220, “Condizioni della regola risolte”Inoltre, le condizioni delle regole e il risultato risolto sono visualizzati sulla linea orizzontale delle regole (vedere ).

Condizioni della regola risolte

Figura 7.1220. Condizioni della regola risolte

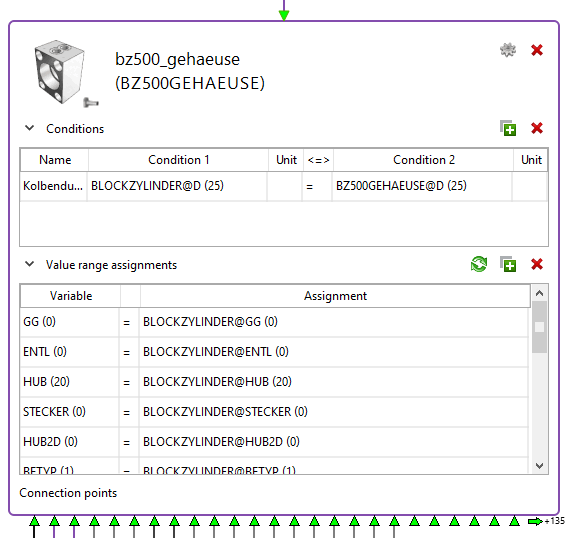

Figura 7.1221, “Condizioni risolte e assegnazioni di intervalli di valori”Vengono risolte anche le condizioni e le assegnazioni degli intervalli di valori e i risultati vengono visualizzati nelle celle della tabella (vedere ).

Condizioni risolte e assegnazioni di intervalli di valori

Figura 7.1221. Condizioni risolte e assegnazioni di intervalli di valori

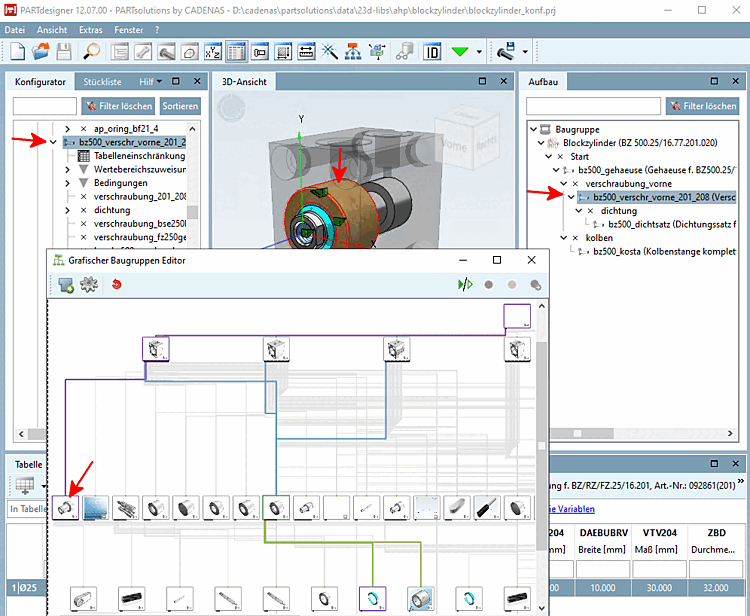

Figura 7.1222, “Connessioni incrociate”Se un elemento viene selezionato nell' editor grafico dell' assieme, viene selezionato anche nella finestra di aggancio del configuratore [Configurator] e, se disponibile, nella vista 3D [3D view] e nella finestra di aggancio dell' assieme [Assembly] (elenco delle strutture) (vedere ). Questo funziona anche in senso inverso in ogni direzione, se logicamente possibile.

Connessioni incrociate

Figura 7.1222. Connessioni incrociate
