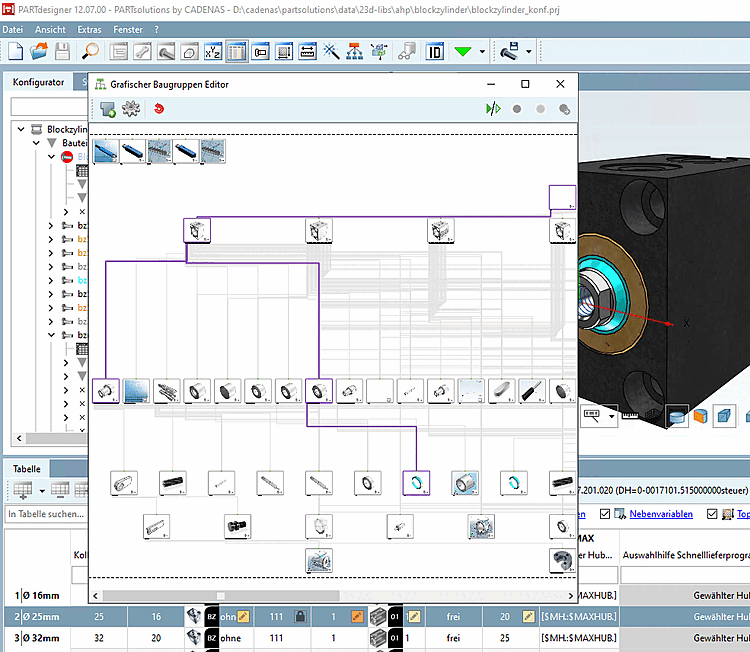

Wird eine konkrete Variante der Baugruppe durch Selektion einer Tabellenzeile gewählt, werden alle verwendeten Teile/Baugruppen und die dazugehörigen Regeln dieser Konfiguration im Graphischen Baugruppen Editor lila markiert (siehe Abb. „Selektion einer Assembly-Konfiguration“).

Selektion einer Assembly-Konfiguration

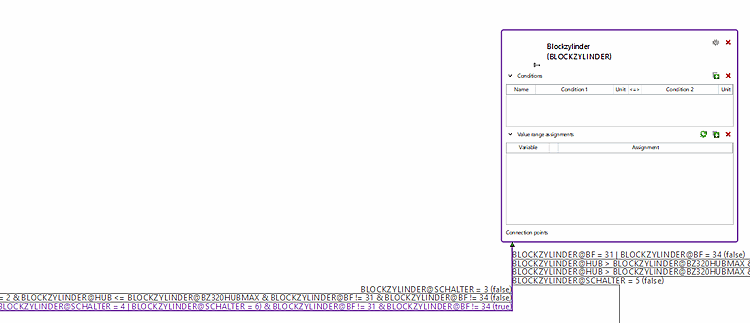

Zusätzlich werden die Bedingungen der Regeln und das aufgelöste Ergebnis jeweils auf der horizontalen Linie der Regeln angezeigt (siehe Abb. „Aufgelöste Regel-Bedingungen“).

Aufgelöste Regel-Bedingungen

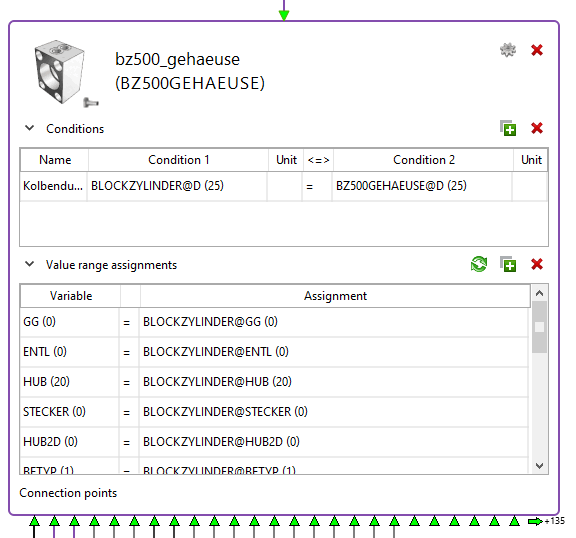

Auch die Bedingungen und Wertebereichszuordnungen werden aufgelöst und die Ergebnisse in den Tabellenzellen angezeigt (siehe Abb. „Aufgelöste Bedingungen und Wertebereichszuordnungen“).

Aufgelöste Bedingungen und Wertebereichszuordnungen

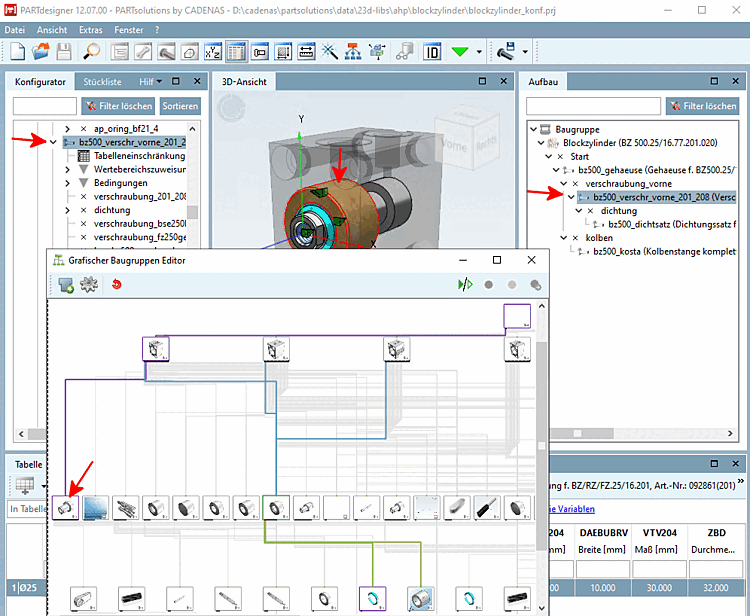

Wird ein Element im Grafischen Baugruppen Editor selektiert, wird es ebenfalls im Konfigurator [Configurator] Dockingfenster und wenn vorhanden, im 3D-Ansicht [3D view] und Aufbau [Assembly] Dockingfenster (Strukturliste) (siehe Abb. „Querverbindungen“). Dies funktioniert auch anders herum in jeder Richtung, sofern logisch möglich.

Querverbindungen
