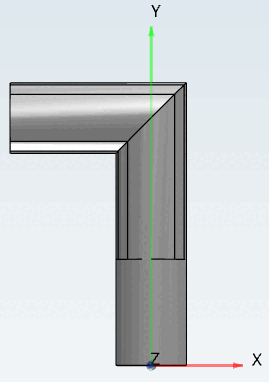

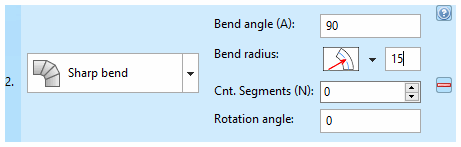

Angle de courbure (A) [Bend angle (A)]: Inscrivez un angle qui décrit de combien le tube doit être courbé dans cet élément (extrait d'un arc de cercle). Toutes les valeurs comprises entre 0° et 360° sont valables.

exemple:

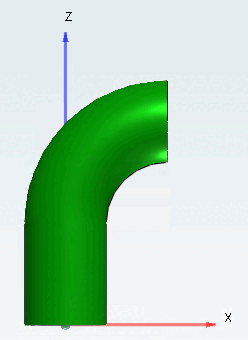

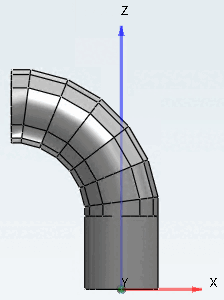

Angle de pliage [Bend angle] 90

Angle de pliage [Bend angle] 180

Rayon de courbure [Bend radius]: inscrivez le rayon du cercle que suit le tracé du tuyau.

exemple:

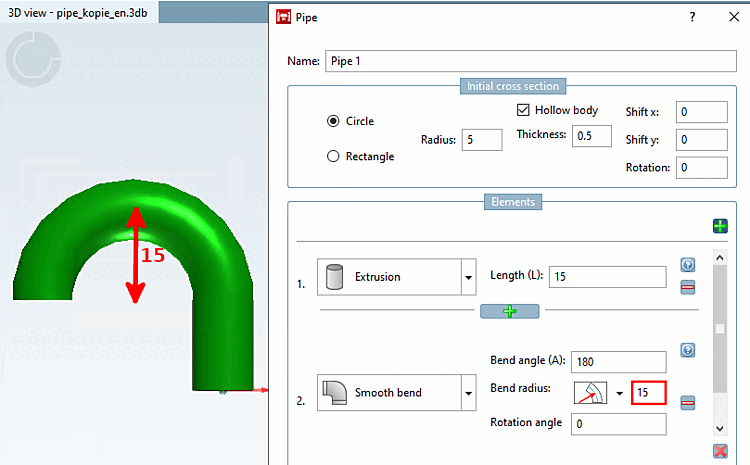

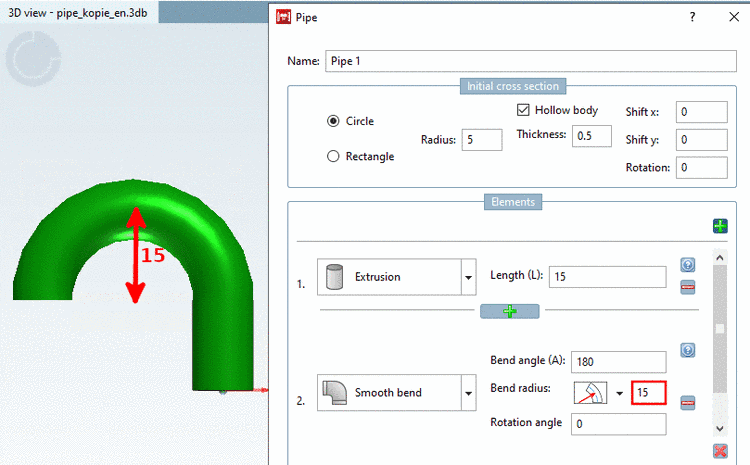

Rayon de courbure [Bend radius] 15 pour un angle de courbure [Bend angle] de 180

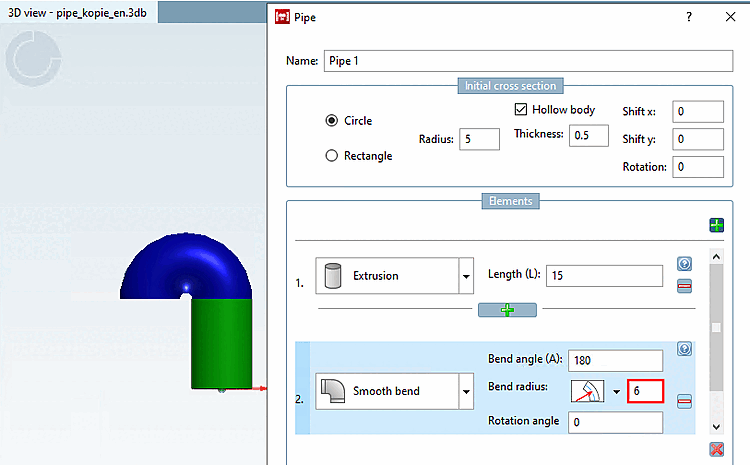

Rayon de courbure [Bend radius] 6 pour un angle de courbure [Bend angle] de 180

Remarque Le point d'ancrage du rayon doit être en dehors de la géométrie. exemple : En mode pliage Rayon central (Rc) [Center radius (Rc)] Un cercle de rayon 5 a besoin d’une valeur plus grande comme 5. Dans le cas de rectangles pivotés, il est plus compliqué, mais dépannage vous donnerez un indice, si le rayon est trop petit.

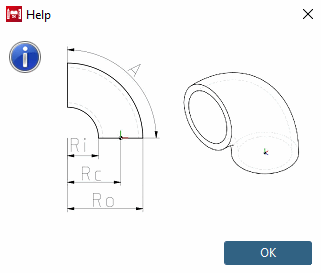

Commutateur pour le point de référence du rayon : en cliquant sur la flèche, vous ouvrez une zone de liste et pouvez commuter entre différents modes :

Angle de rotation [Rotation angle]: indiquez l'angle pour l'orientation du tracé du tube. Tout angle compris entre 0° et 360° est valable (360° équivaut alors à nouveau à 0°).

exemple:

Angle de rotation [Rotation angle] 0

Angle de rotation [Rotation angle] 180

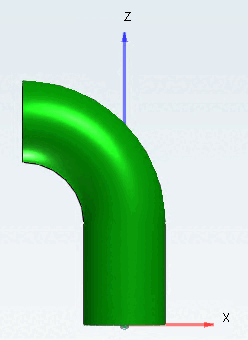

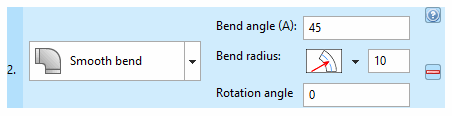

Angle de courbure [Bend angle]: Inscrivez un angle qui décrit de combien le tube doit être courbé dans cet élément (extrait d'un arc de cercle). Toutes les valeurs comprises entre 0° et 360° sont valables.

Angle de pliage [Bend angle] 90

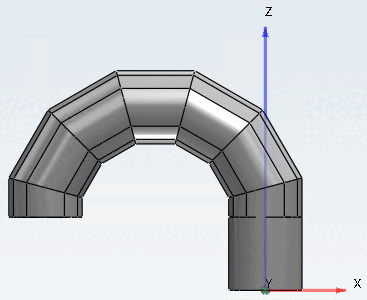

Angle de pliage [Bend angle] 180

Rayon de courbure [Bend radius]: inscrivez le rayon du cercle que suit le tracé du tuyau.

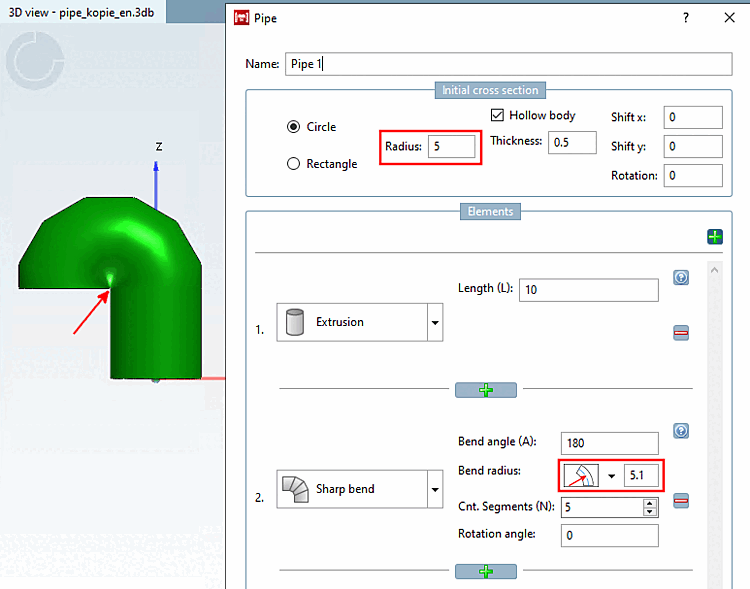

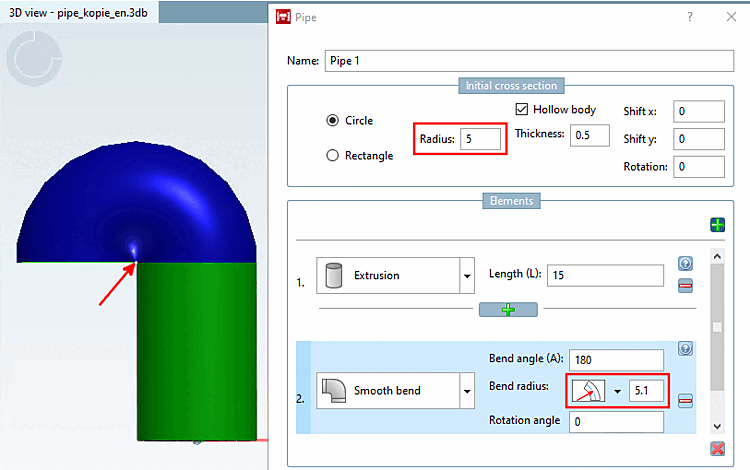

Remarque Le point d'ancrage du rayon doit être en dehors de la géométrie. exemple : À Mode de pliage rayon central (Rc) [Center radius (Rc)] Un cercle de rayon 5 a besoin d’une valeur plus grande comme 5. Dans le cas de rectangles pivotés, il est plus compliqué, mais dépannage vous donnerez un indice, si le rayon est trop petit. Rayon de courbure légèrement supérieur au rayon du cercle

Commutateur pour le point de référence du rayon : en cliquant sur l'icône, tu passes d'un mode à l'autre :

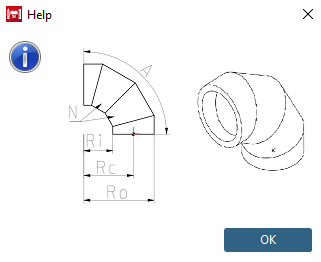

Nombre de segments [No. segments]: Le nombre de segments de tube utilisés pour approcher un cercle. Ce champ n'autorise pas les variables ou les expressions.

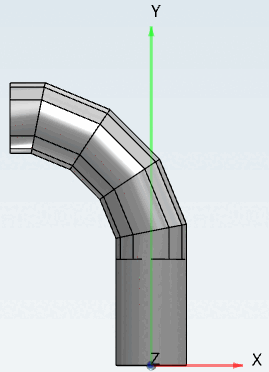

Remarque La valeur "0" entraîne une arête vive. Nombre de segments (N) [Cnt. Segments (N)]: "0". Les segments de début et de fin sont toujours perpendiculaires au tube de raccordement. Ces deux éléments ne sont pas comptés dans le nombre de segments (N) [Cnt. Segments (N)]. Nombre de segments (N) [Cnt. Segments (N)]: "3".

Angle de rotation [Rotation angle]: indiquez l'angle pour l'orientation du tracé du tube.

Les valeurs valides dépendent du type de section. Pour le type cercle [Circle], toutes les valeurs sont valables. Pour le type rectangle [Rectangle], les valeurs sont limitées à 0°, 90°, 180° et 270° en raison de la nécessité de compatibilité descendante.

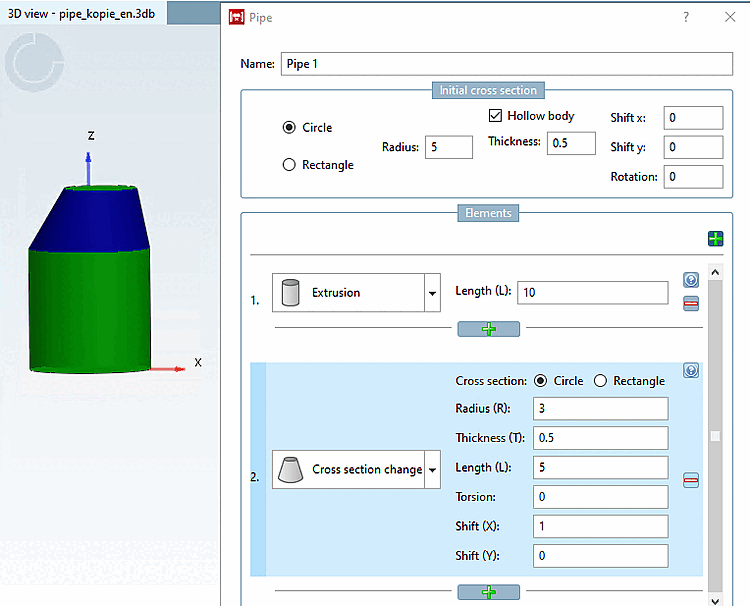

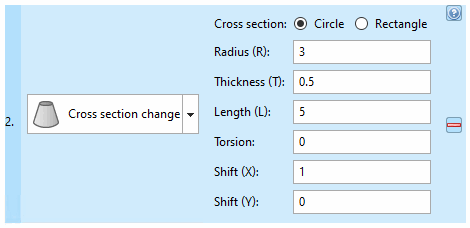

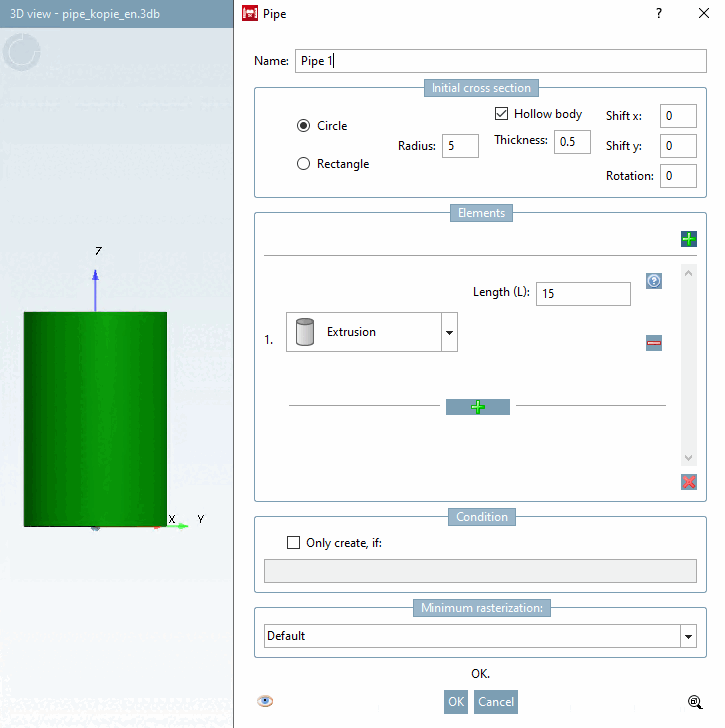

Section transversale [Cross section]: sélectionnez le type de section transversale (cercle [Circle] / rectangle [Rectangle] ).

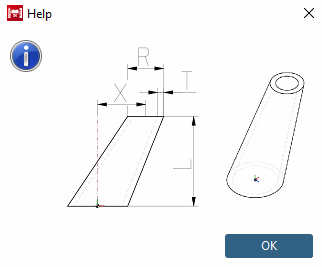

Rayon (R) [Radius (R)]: (dimension de la section) : Définir la taille de la nouvelle section.

Épaisseur de paroi (T) [Thickness (T)]: active uniquement si le tube entier est creux (voir Fig. „ Coupe transversale initiale [Initial cross section] -> cercle [Circle] “). Si c'est le cas, une valeur doit être saisie.

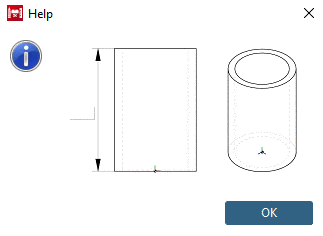

Longueur (L) [Length (L)]: longueur de l'élément.

Torsion: rotation du plan de la section autour de son centre. La valeur est limitée à 180° maximum. Cependant, des valeurs élevées donnent des corps étranges. Vérifie le résultat dans l'aperçu et, en cas de doute, divise l'élément en 2 éléments, chacun avec une longueur et une torsion réduites de moitié.

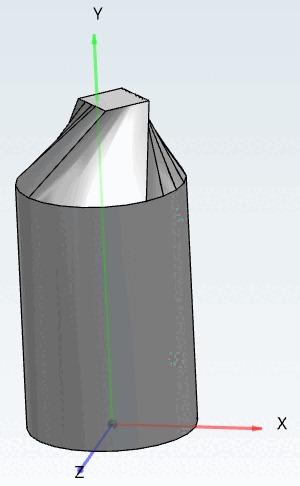

L'exemple suivant montre des balayages avec une section rectangulaire.

Torsion 0

Torsion 45

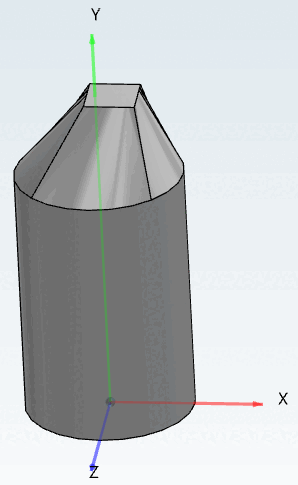

Déplacement: (Déplacement X [Translation X] / Déplacement Y [Translation Y] ) Inscrivez les valeurs correspondantes pour déterminer une section excentrée à l'élément d'extrémité.

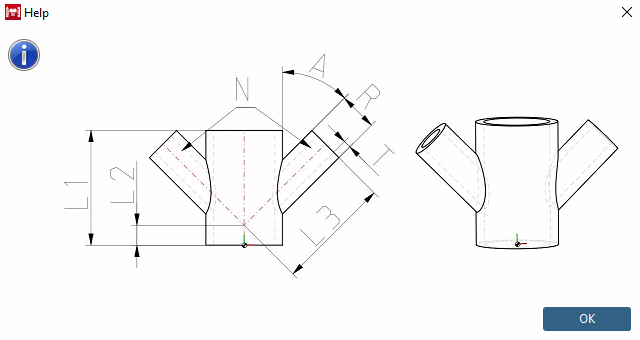

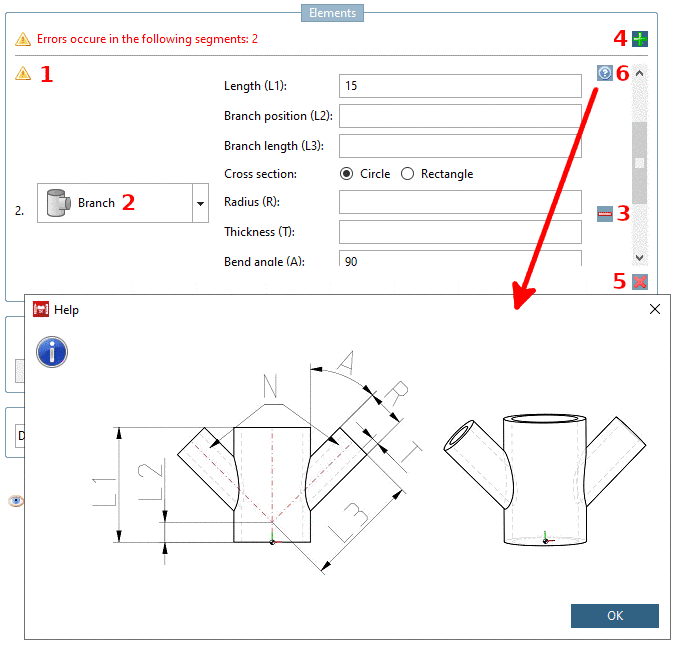

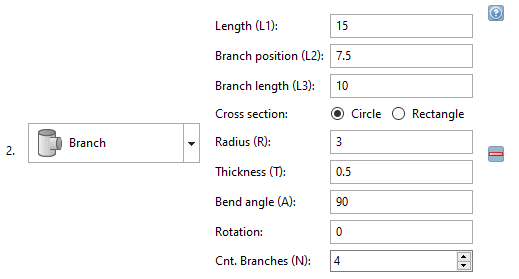

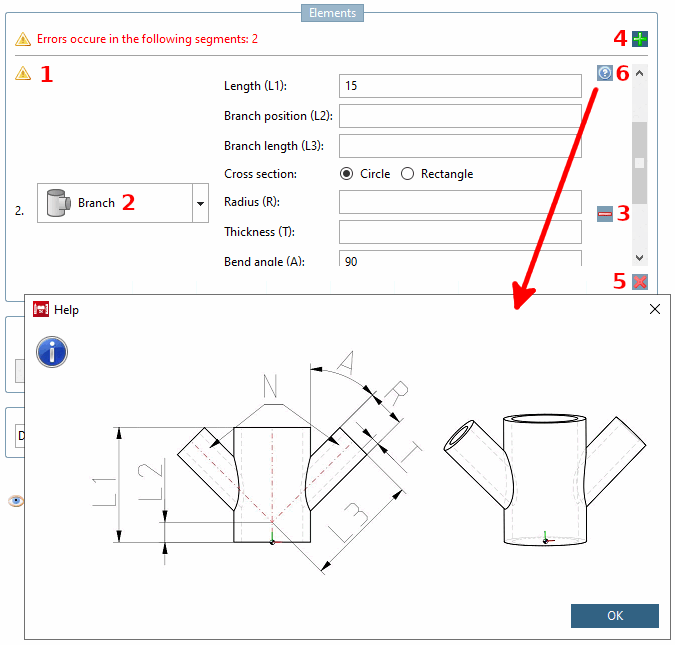

Longueur (L1) [Length (L1)]: longueur de l'embranchement principal.

Remarque La valeur doit être au moins égale au diamètre des branches latérales (soit le double de r ).

Position de la branche (L2) [Branch position (L2)]: Position des branches latérales.

Remarque La valeur doit être au moins égale au rayon (r ) des branches latérales. Cela permet de s'assurer que la branche latérale repose entièrement sur la branche principale.

Longueur de la branche (L3) [Branch length (L3)]: Longueur des branches latérales.

Remarque La valeur doit être au moins égale à la moitié du diamètre de la branche principale (section d'entrée). Le point de départ (non visible) de la branche latérale est le centre de la branche principale. Si la valeur est supérieure au rayon de la branche principale, il est garanti que la branche latérale dépasse de la branche principale.

Section transversale [Cross section] (cercle [Circle] / rectangle [Rectangle] ) : Choisissez le type de section transversale des branches latérales.

Déterminez le rayon (R) [Radius (R)] et l'épaisseur de paroi (T) [Thickness (T)] des branches latérales. Le champ de saisie sous Épaisseur de paroi (T) [Thickness (T)] n'est actif que si l'option Corps creux [Hollow body] est activée sous Section initiale [Initial cross section].

Angle de flexion (A) [Bend angle (A)]: Représente l'angle entre la branche principale et ses branches latérales. Par défaut, la valeur est fixée à "90", ce qui donne une branche en T.

Rotation: Détermine l'angle pour la direction de la première branche latérale. (Par défaut, 0° correspond à la direction de l'axe X.)

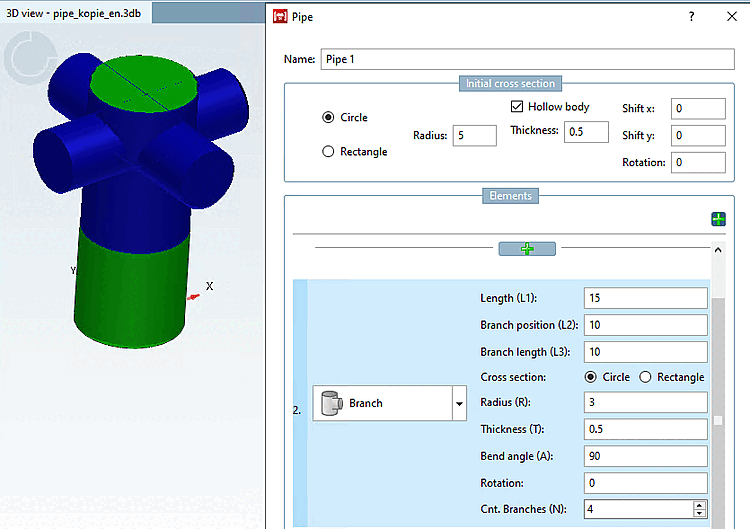

Nbre de branches (N) [Cnt. Branches (N)]: détermine le nombre de branches latérales. Les branches latérales sont réparties de manière égale autour de la branche principale. Ce champ n'autorise pas les variables ou les expressions.
