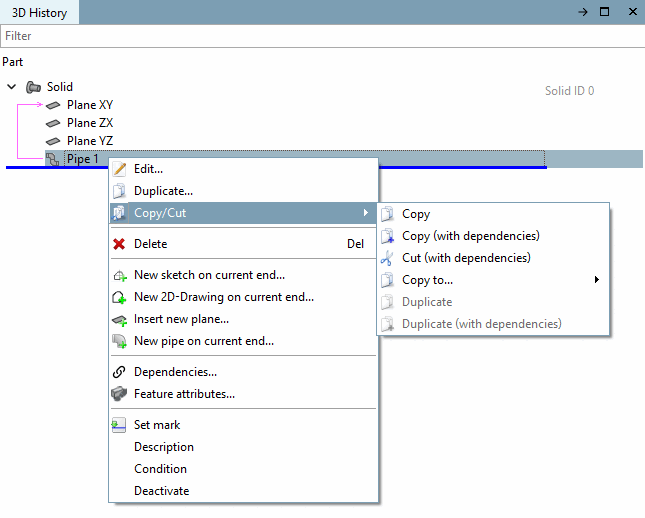

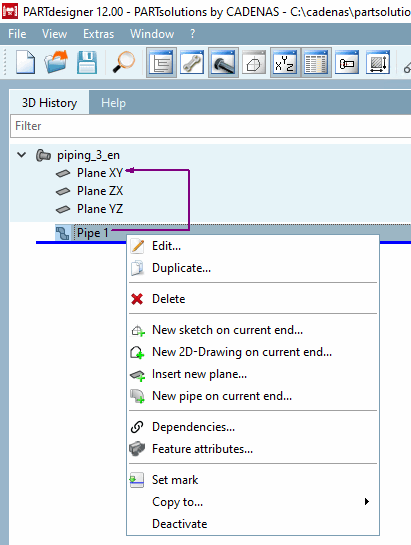

Editer. [Edit...].. : Le pipe concerné s'ouvre dans la boîte de dialogue Vue 3D [3D view], où il est entièrement restauré et peut être édité plus avant. Toutes les références telles que "Pipe End" et toutes les ramifications sont conservées.

Dupliquer. [Duplicate...].. : une copie de l'élément sélectionné est créée. L'ancien nom est conservé avec un nouveau numéro de version, de sorte qu'il soit à nouveau unique.

Remarque Le duplicata se trouve exactement à la même position. -> On ne voit donc pas le doublon en 3D, mais seulement dans l'arbre de l' historique 3D [3D History]. -> L'avertissement "La géométrie se trouve entièrement à l'intérieur d'une autre géométrie" s'affiche. Le duplicata doit maintenant être considéré comme déplacé par édition à un autre endroit afin de supprimer l'avertissement.

Supprimer [Delete]: Le pipe correspondant est supprimé.

Nouvelle esquisse à la fin du tracé. [New sketch on current end...].. : Une esquisse normale est créée à la fin du tracé du tube. L'esquisse est en relation avec le tracé du tube (en interne avec son plan d'extrémité). L'édition du tracé de tuyau conservera la relation, bien que le tracé de tuyau soit recréé par l'édition.

Nouveau dessin 2D à la fin du tracé. [New 2D-Drawing on current end...].. : Un dessin est créé à la fin du tracé du tuyau. Celui-ci est en relation avec le tracé du tuyau (en interne avec son plan d'extrémité). L'édition du tracé de tuyau conservera la relation, bien que le tracé de tuyau soit recréé par l'édition.

Insérer une nouvelle bâche [Insert new plane...]... : Une bâche est créée par rapport à la fin du tracé du tuyau. La boîte de dialogue normale de création de bâche s'ouvre alors. L'édition du tracé de la conduite conservera la relation, bien que le tracé de la conduite soit recréé par l'édition.

Nouveau tracé à la fin du tracé. [New pipe on current end...].. : Un nouveau tracé de tuyau est créé à la fin du tracé de tuyau. Le nouveau tracé fait référence à la fin du tracé existant (en interne, à son plan d'extrémité) et la boîte de dialogue normale de création de tracé s'ouvre. L'édition du tracé conservera la relation, bien que le tracé soit recréé par l'édition.

Bifurcations [Branches]: La commande de menu contextuel Bifurcations [Branches] permet d'ajouter de nouvelles opérations sur un élément de bifurcation sélectionné et n'est affichée dans le menu contextuel Pipe que si le tracé du tuyau contient au moins un élément de bifurcation.

Le sous-menu affiche toutes les branches possibles. Lorsqu'une branche est sélectionnée, une flèche correspondante apparaît dans l'aperçu en guise de repère (voir Fig. „Modifier une branche“).

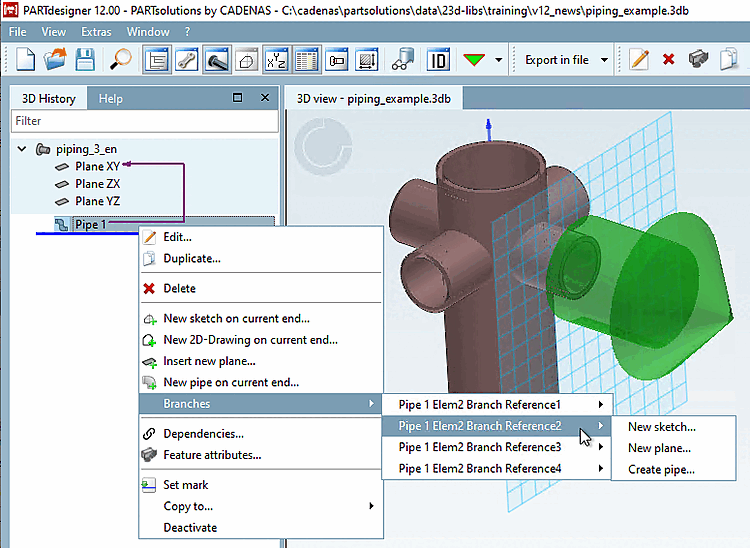

Modifier une branche

Traçabilité. [Dependencies...].. : La boîte de dialogue Dépendances [Dependencies] s'ouvre. Celle-ci affiche les liens du point d'historique actuellement sélectionné avec d'autres étapes de construction sous forme de liste hiérarchique.

Attributs de fonction [Feature attributes...].. : La fenêtre d'ancrage Attributs de surface [Face attributes] s'ouvre.

Placer un repère [Set mark]: Place un repère à partir duquel tu peux ensuite insérer d'autres étapes de construction.

Copier vers. [Copy to...]. : Cette commande permet de copier le tracé de tube sélectionné sur un plan choisi (plan de base ou plans d'extrémité de la pièce elle-même).

La sélection est affichée sous forme d'aperçu dans la vue 3D [3D view].

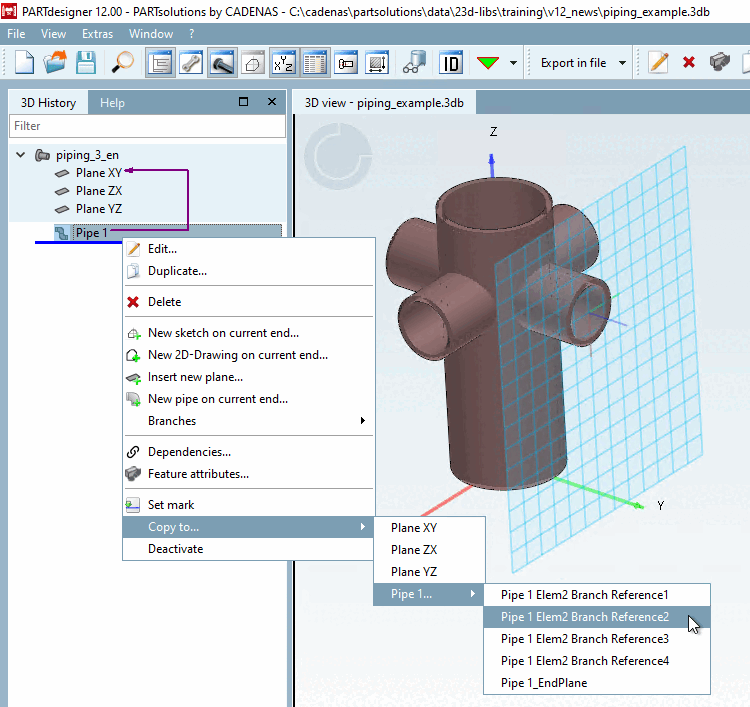

Copier vers [Copy to...]...

La copie d'un tracé de tuyau crée ce que l'on appelle une "copie profonde". Cela signifie que tous ses éléments sont recréés. Il en résulte un état dans lequel le tracé original et la copie ne sont en aucune manière liés (à l'exception des liaisons provoquées par la sélection d'un plan lié au tube). L'édition du tracé original ou du tracé copié n'affectera pas l'autre.

Soyez conscient de tout message d’erreur dans le notifications [Notifications] de la fenêtre d’ancrage et l’icône de la barre verticale avec le point d’exclamation vert dans l’arbre : Par exemple, si les diamètres des éléments end et start ne coïncident pas, le message "Le Les objets ne sont pas contigus ». Dès que vous utilisez le Effectuez une correction, l’icône disparaît.

Désactiver [Deactivate]: l'élément sélectionné est désactivé. (Pour plus d'informations, voir Section 7.6.3.2, «  Désactiver / Activer la fonction/l'étape de construction  » ).
