7.8.13.3. Type "Variable de plage de valeurs avec graphiques".

Si des graphiques doivent également être affichés pour une variable de plage de valeurs, sélectionnez le type Variable de plage de valeurs avec graphiques [Value range variable with graphics].

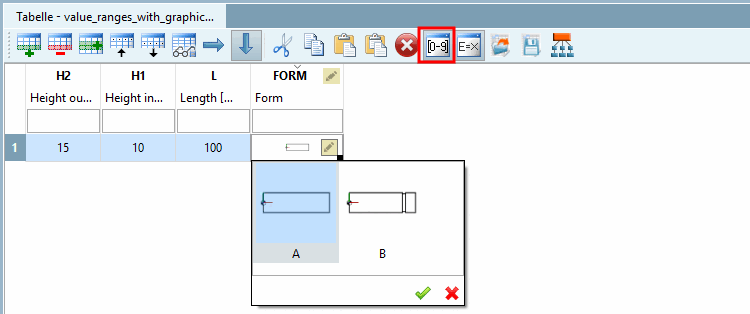

L'illustration montre une variable de plage de valeurs [Value range variable with graphics] créée avec des graphiques [Value range variable with graphics] dans PARTdesigner

L'illustration montre une variable de plage de valeurs [Value range variable with graphics] créée avec des graphiques [Value range variable with graphics] dans PARTdesigner

Dans Voici un exemple de création d’une plage de valeurs à l’aide de graphiques [Value ranges with images] :[94]

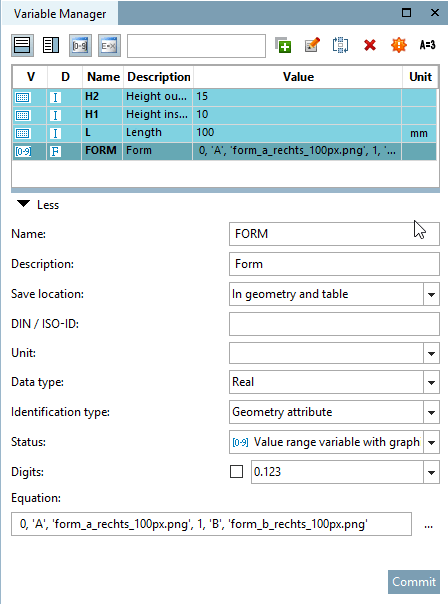

  1. La première étape consiste à créer une variable de plage de valeurs dans le gestionnaire de variables [Variable Manager]. Ici, dans l'exemple FORM.

    Créez la variable avec les paramètres correspondants.[95]

    • Nom [Name]: ici dans l'exemple "FORM".

    • Emplacement [Save location]: Sélectionnez Dans Dans la géométrie et le tableau [In geometry and table].

      [Remarque]Remarque

      Pour les variables de plage de valeurs, les paramètres doivent être enregistrés à la fois dans le fichier 3db et dans le fichier tab/tac. C'est pourquoi il faut choisir l'option Dans la géométrie et le tableau [In geometry and table].

    • DIN-ID [DIN / ISO-ID]: en option

    • Unité [Unit]: en option

    • Type de données [Data type]:

      [Remarque]Remarque

      Veillez à ce que les types de données correspondent.

      Si vous indiquez un nombre sous Formule [Equation] pour la valeur interne, vous devez également indiquer un type de nombre sous Type de données [Data type]. Si vous indiquez du texte sous Formule [Equation] pour la valeur interne, vous devez alors sélectionner le type "Texte" sous Type de données [Data type].

    • Identification du type [Identification type]: ici, caractéristique géométrique [Geometry attribute]

    • État [Status]: Sélectionnez l'option Variable de plage de valeurs avec graphiques [Value range variable with graphics].

    • Formule [Equation]:

      Saisissez tous les paramètres avec la syntaxe correcte sous Formule [Equation].

      [Remarque]Remarque

      Pour le type de variable de plage de valeurs avec graphiques [Value range variable with graphics], troisparamètres séparés par des virgules sont indiqués pour chaque valeur.

      exemple :

      0,'A','form_a_400px.png', 1,'B','form_b_400px.png'

      1er paramètre

      Valeur [Value]

      2e paramètre

      Désignation

      3ème paramètre

      Chemin/nom du graphique , y compris l'extension de fichier


      La première valeur désigne la valeur utilisée en interne, la deuxième valeur la valeur affichée dans le tableau et la troisième valeur le nom du graphique. N'oubliez pas d'indiquer l'extension du fichier.

      Selon que la valeur utilisée en interne est un texte ou un nombre, il faut faire le bon choix sous Type de données [Data type]. Texte [Text] ou nombre [Decimal number] entier/décimal [Integer].

      Vous mettez les graphiques utilisés à disposition dans le répertoire du projet au format png carré avec une taille maximale de 400 x 400 px.

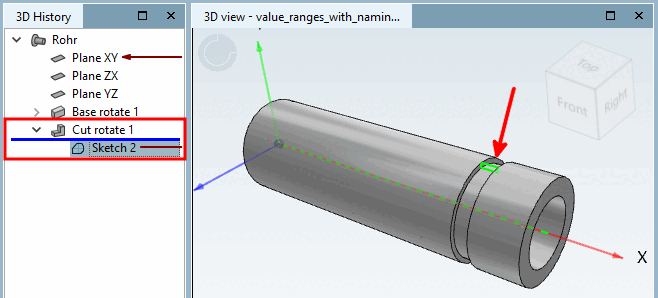

  2. Dans la deuxième étape, vous créez par exemple dans Sketcher une esquisse sur laquelle une "coupe" est créée.

  3. Dans la troisième étape, vous associez le sketch de coupe à une condition [Condition] correspondante qui crée ou omet la coupe en fonction de la sélection de valeur de la variable FORM.

    Créer uniquement si [Only create, if] Créer uniquement si

    Créer uniquement si [Only create, if]

    [Remarque]Remarque

    Veillez à utiliser le même type de variable que dans la formule.

    1 est déclaré ici comme variable numérique (sans guillemets), car dans la formule, la valeur interne a également été déclarée comme variable numérique (sans guillemets).

    0,'A','form_a_400px.png', 1,'B','form_b_400px.png'

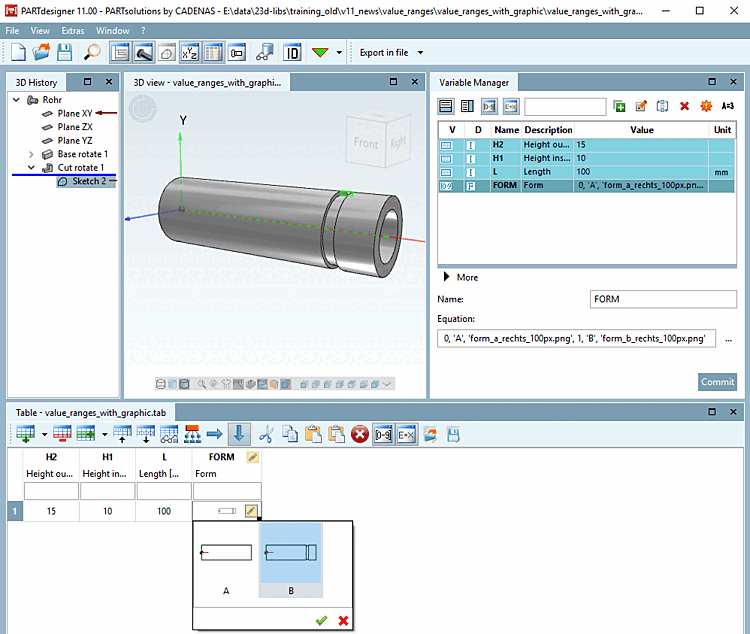

  4. Testez la fonctionnalité directement dans le PARTdesigner dans la fenêtre d’ancrage Tableau [Table]. (À l’aide de la touche , vous pouvez entrer et afficher des colonnes de plage de valeurs cacher.)

    Cliquez dans le champ de plage de valeurs et sélectionnez la valeur souhaitée.

  5. Vous pouvez tout aussi bien tester dans le PARTdataManager. L'affichage des tableaux et la sélection des valeurs sont identiques à ceux du PARTdesigner.

    Dans la colonne FORMULAIRE , cliquez sur l’icône de plage de valeurs et choisissez la forme que vous souhaitez.

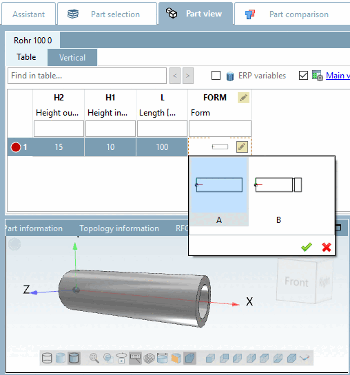

    FORME A

    FORME A

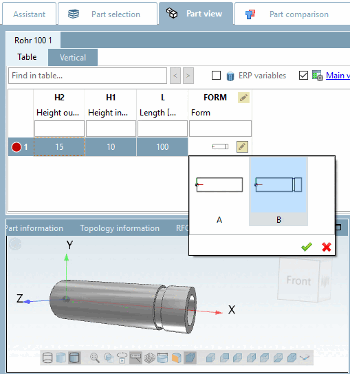

    FORME B

    FORME B

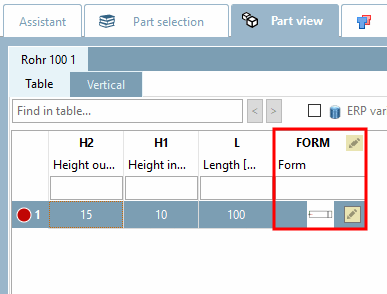

    En option, vous avez la possibilité d'afficher des graphiques dans la colonne du tableau à la place du texte dans le PARTdataManager.

    Pour cela, il faut que le nom de la variable en question soit saisi dans PARTproject sur la page d'onglet Généralités [General], dans le bloc Variables sous Variables avec graphiques [Variables containing graphics] (ici dans l'exemple FORM).

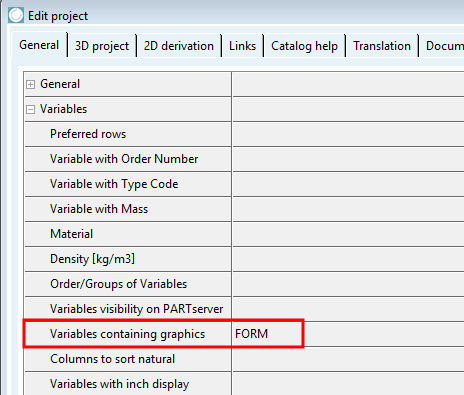

    PARTproject - Colonnes avec graphiques [Columns containing graphics]

    PARTproject - Colonnes avec graphiques [Columns containing graphics]

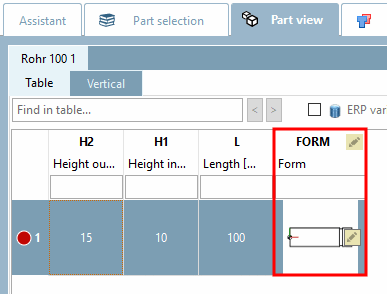

    Résultat

    En maintenant la touche Ctrl et la molette de la souris enfoncées, vous pouvez zoomer sur le graphique.



[94] L’exemple approprié se trouve dans la section Catalogue des formations dans l’annuaire \v11_news\value_ranges\value_ranges_with_graphic\value_ranges_with_graphic.prj.

[95] Vous trouverez des informations de base sur la procédure à suivre sous Section 7.8.10, «  Gestionnaire de variables - Les différents paramètres  ».
