7.8.13.  Domaines de valeurs

7.8.13.1. Type "variable de plage de valeurs
7.8.13.2. Type "variable de plage de valeurs avec désignation".
7.8.13.3. Type "Variable de plage de valeurs avec graphiques".
7.8.13.4. Type "variable de plage de valeurs" combinée à une condition IF (algorithme de caractéristique )
7.8.13.4.1. condition IF : Exemple simple
7.8.13.4.2. Condition de l'IF : Valeur par défaut "Forcé" ou "Standard

Le La table des caractéristiques dans le PARTdataManager peut afficher des valeurs fixes ou la possibilité de sélectionner des valeurs à l’intérieur d’une plage offrir. Les champs de plage de valeurs sont marqués d’une icône . L’icône n’est affichée que dans la ligne active. Cliquez sur l’icône pour ouvrir la boîte de dialogue de sélection correspondante.

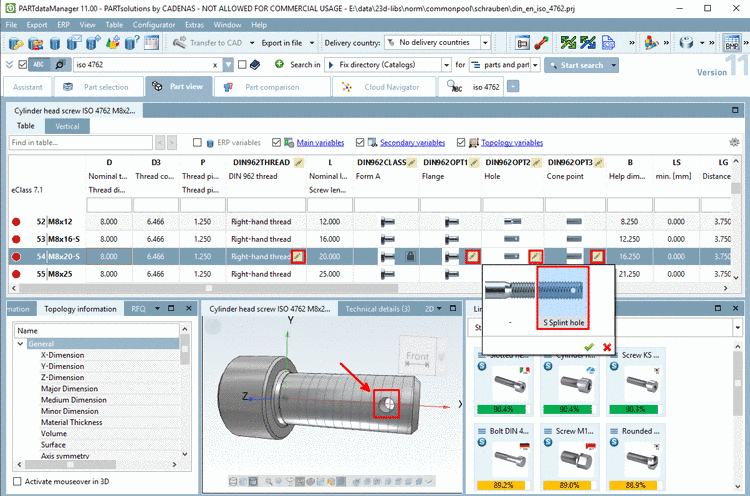

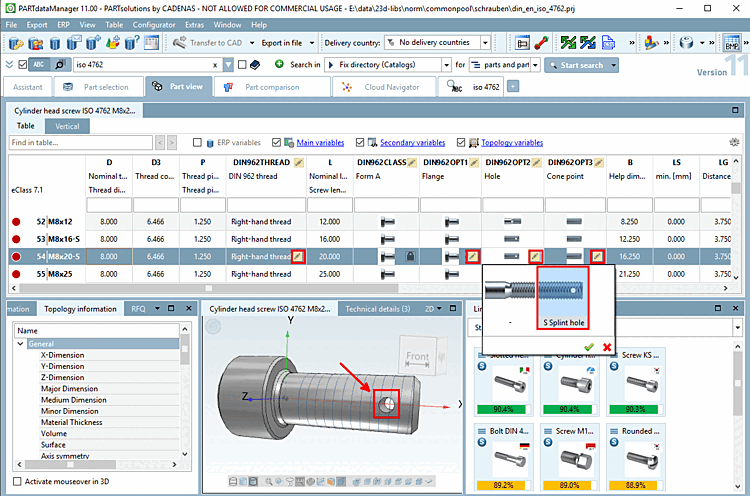

PARTdataManager Sélection de la plage de valeurs à l'aide de la norme ISO 4762, à titre d'exemple

PARTdataManager Sélection de la plage de valeurs à l'aide de la norme ISO 4762, à titre d'exemple

Le mode exact du champ de plage de valeurs est déterminé dans PARTdesigner -> Gestionnaire de variables [Variable Manager] sous Statut [Status].

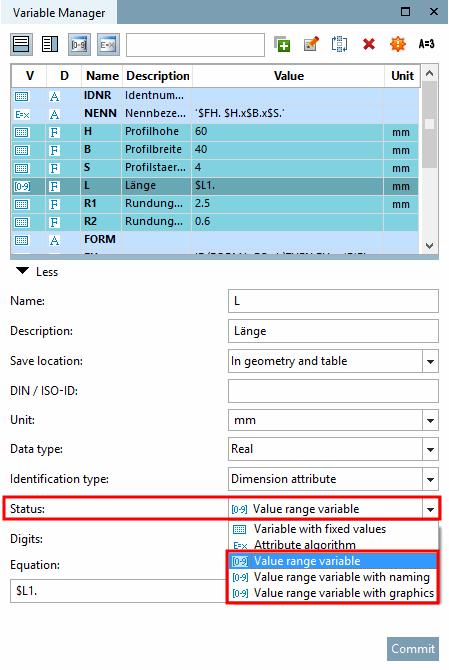

PARTdesigner - Gestionnaire de variables [Variable Manager]: options de sélection sous "État [Status]".

PARTdesigner - Gestionnaire de variables [Variable Manager]: options de sélection sous "État [Status]".

Il existe trois types de plages de valeurs :

  • Type Variable de plage de valeurs [Value range variable]: Plage de valeurs avec affichage de valeurs numériques ou textuelles

    Il existe différents sous-types de variables de plage de valeurs [Value range variable]:

    • "de - à" sans limite ou avec une valeur min. ou max. limitée (numérique)

    • "de - à" avec valeurs de début et de fin incluses (numérique)

    • "de - à" sans valeurs de début et de fin incluses (numérique)

    • "de - à" avec indication supplémentaire d'une valeur par défaut (numérique)

    • "de - à" avec indication supplémentaire d'un pas (numérique)

    • Énumération de valeurs (textuelles ou numériques)

    • "de - à" en combinaison avec une condition IF. (Les valeurs par défaut peuvent être définies de manière optionnelle [par défaut ou forcée]). Vous trouverez des détails à ce sujet dans une section séparée sous Section 7.8.13.4, « Type "variable de plage de valeurs" combinée à une condition IF (algorithme de caractéristique )  ».

    [Remarque]Remarque

    Les valeurs de texte sont toujours indiquées entre deux apostrophes ( 'texte [Text] '). Les valeurs numériques ne nécessitent pas d'apostrophes. Dans une condition IF, des apostrophes supplémentaires sont nécessaires (donc doubles pour le texte au total, simples pour les valeurs numériques au total). Vous trouverez des détails à ce sujet dans les différents sous-chapitres.

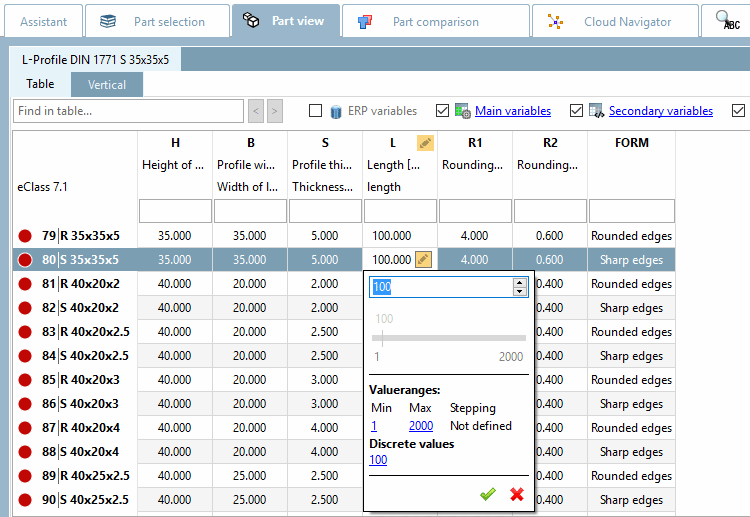

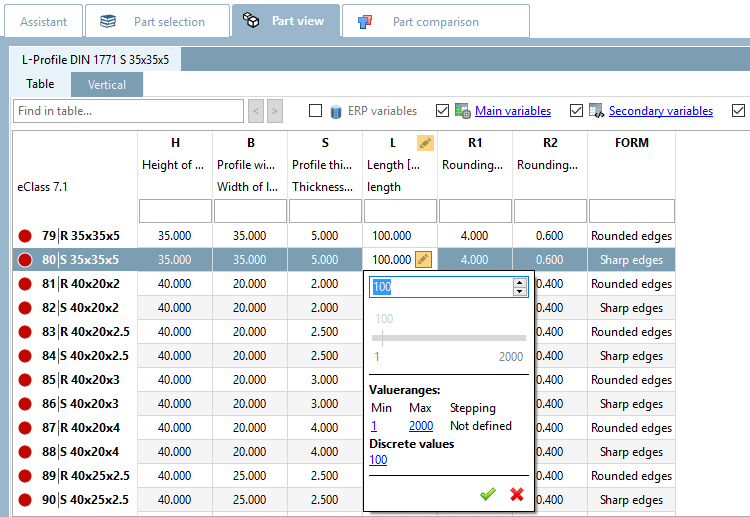

    PARTdataManager Exemple : Plage de valeurs "de - à" avec saisie de valeurs discrètes ou sélection par curseur

    PARTdataManager Exemple : Plage de valeurs "de - à" avec saisie de valeurs discrètes ou sélection par curseur

  • Type Variable de plage de valeurs avec désignation [Value range variable with naming]: plage de valeurs avec affichage de valeurs textuelles (avec des valeurs numériques en arrière-plan)

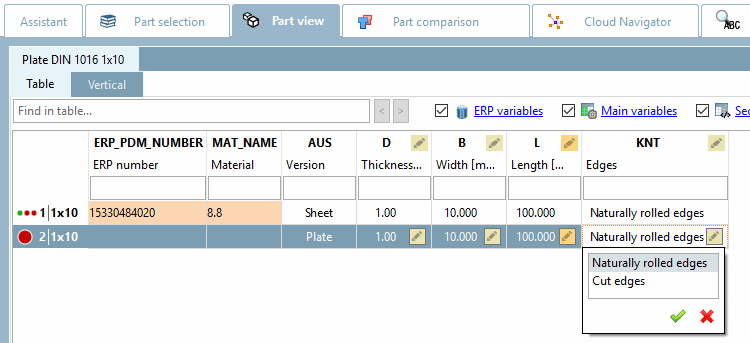

    PARTdataManager Exemple : sélection de champs de liste avec différentes désignations

    PARTdataManager Exemple : sélection de champs de liste avec différentes désignations

  • Type Variable de plage de valeurs avec graphiques [Value range variable with graphics]: Plage de valeurs avec affichage de valeurs textuelles (avec des valeurs numériques en arrière-plan) + graphiques

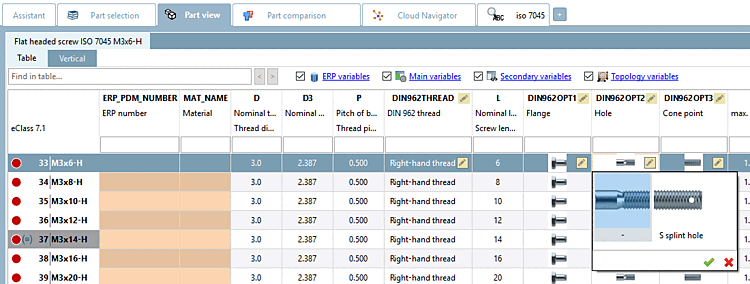

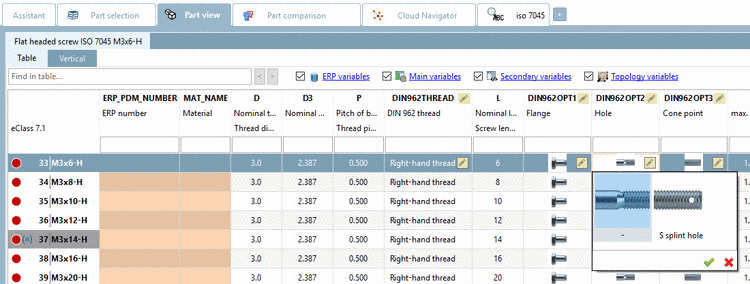

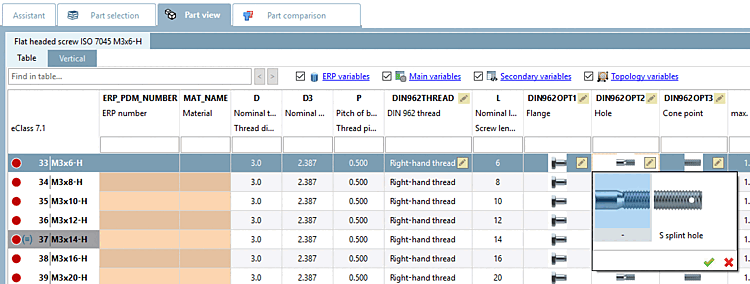

    PARTdataManager Exemple : sélection de champs de liste avec des désignations et des graphiques

    PARTdataManager Exemple : sélection de champs de liste avec des désignations et des graphiques

Les paragraphes suivants décrivent comment créer les différents types de plages de valeurs dans PARTdesigner.
