7.8.13.  Intervalli di valore

7.8.13.1. Tipo "Variabile dell'intervallo di valori"
7.8.13.2. Tipo "Variabile intervallo di valori con denominazione"
7.8.13.3. Tipo "Variabile intervallo di valori con grafica"
7.8.13.4. Tipo "Variabile dell'intervallo di valori" combinata con la condizione IF (algoritmo caratteristico )
7.8.13.4.1. Condizione IF: Esempio semplice
7.8.13.4.2. Condizione IF: Valore predefinito "Forzato" o "Standard".

Le La tabella delle caratteristiche in PARTdataManager può mostrare valori fissi o la possibilità di selezionare valori all'interno di un intervallo offerta. I campi dell'intervallo di valori sono contrassegnati da un'icona . L'icona viene visualizzata solo nella riga attiva. Fare clic sull'icona per aprire la finestra di dialogo di selezione corrispondente.

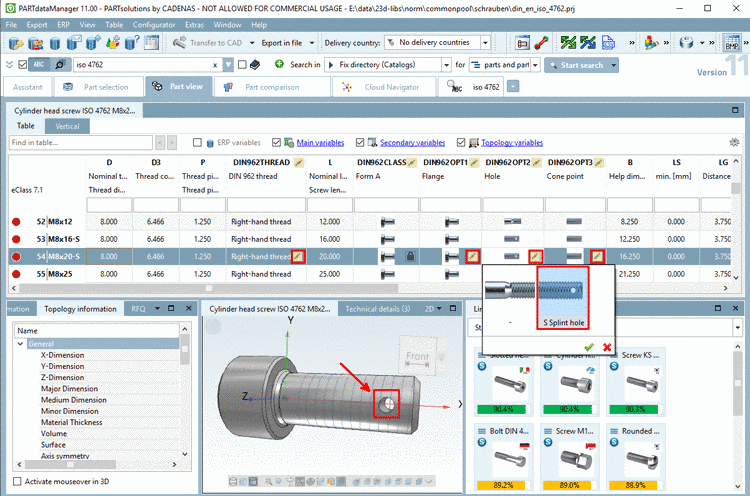

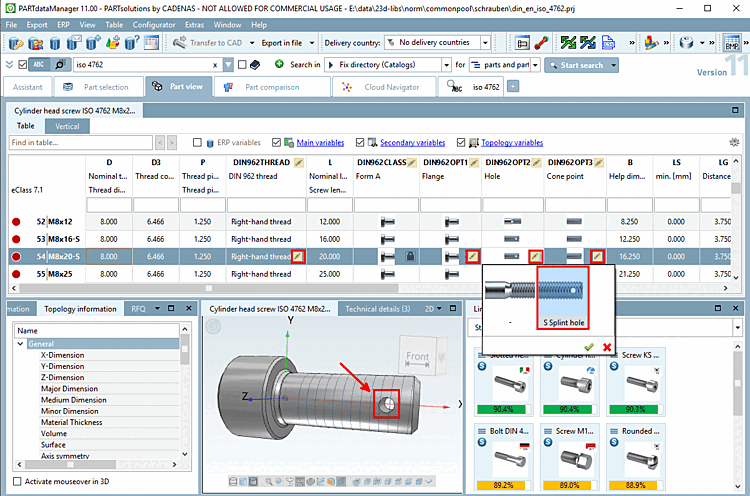

Selezione dell'intervallo di valori PARTdataManager utilizzando come esempio ISO 4762

Figura 7.488. Selezione dell'intervallo di valori PARTdataManager utilizzando come esempio ISO 4762

La modalità esatta del campo dell'intervallo di valori è determinata in PARTdesigner -> Gestione variabili [Variable Manager] alla voce Stato [Status].

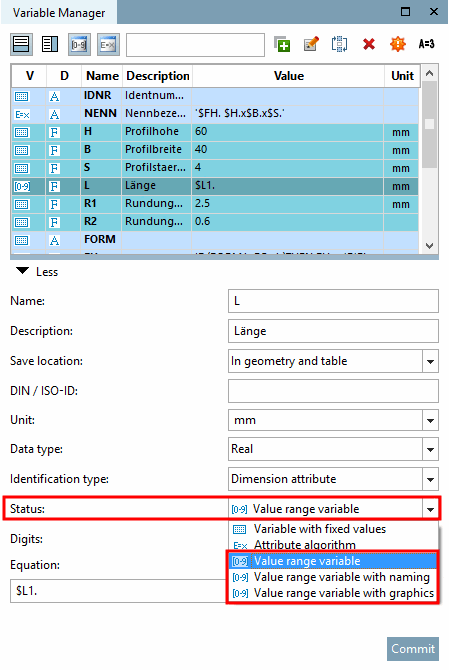

PARTdesigner - Gestione variabili [Variable Manager]: opzioni di selezione in "Stato [Status]".

Figura 7.489.  PARTdesigner - Gestione variabili [Variable Manager]: opzioni di selezione in "Stato [Status]".

Esistono tre tipi di intervalli di valori:

  • Tipo di variabile intervallo di valori [Value range variable]: Intervallo divalori con visualizzazione di valori numerici o testuali

    Esistono vari sottotipi del tipo di variabile intervallo di valori [Value range variable]:

    • "da - a" senza limiti o con valore minimo o massimo limitato (numerico)

    • "da - a" con valore iniziale e finale racchiuso (numerico)

    • "da - a" senza valore iniziale e finale incluso (numerico)

    • "da - a" con indicazione aggiuntiva di un valore predefinito (numerico)

    • "da - a" con specificazione aggiuntiva di un incremento (numerico)

    • Elenco dei valori (testuale o numerico)

    • "da - a" in combinazione con una condizione IF. (I valori predefiniti possono essere impostati opzionalmente [standard o forzati]). Sezione 7.8.13.4, “Tipo "Variabile dell'intervallo di valori" combinata con la condizione IF (algoritmo caratteristico ) ” I dettagli su questo argomento sono disponibili in una sezione separata all'indirizzo .

    [Nota]Nota

    I valori di testo sono sempre specificati tra due virgolette ( "Testo [Text]"). I valori numerici non richiedono virgolette. In una condizione IF sono necessarie virgolette aggiuntive (cioè doppie per il testo e singole per i valori numerici). I dettagli sono riportati nei singoli sottocapitoli.

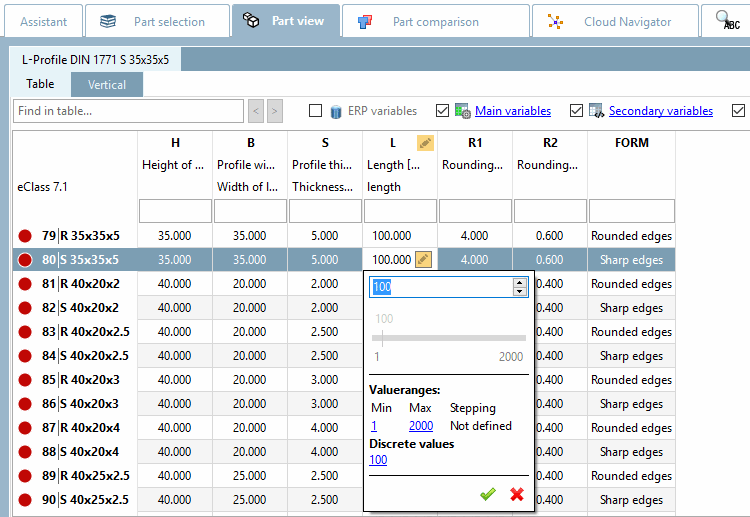

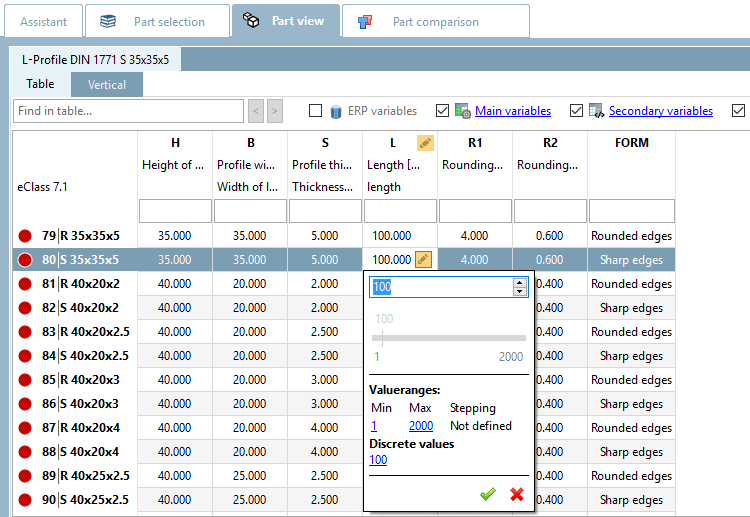

    Esempio di PARTdataManager: Intervallo di valori "da - a" con inserimento di valori discreti o selezione tramite cursore

    Figura 7.490. Esempio di PARTdataManager: Intervallo di valori "da - a" con inserimento di valori discreti o selezione tramite cursore

  • Tipo di variabile intervallo di valori con denominazione [Value range variable with naming]: intervallo di valori con visualizzazione di valori testuali (con valori numerici sullo sfondo)

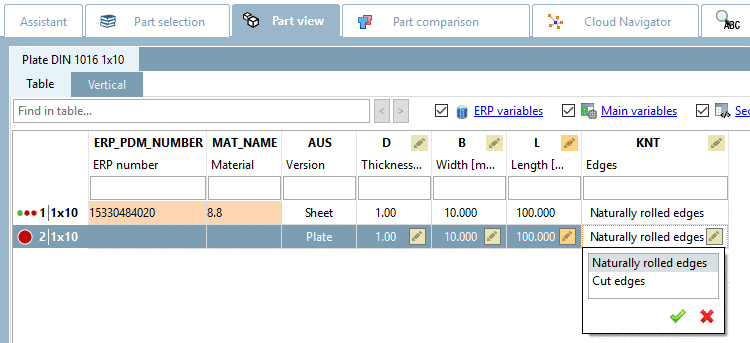

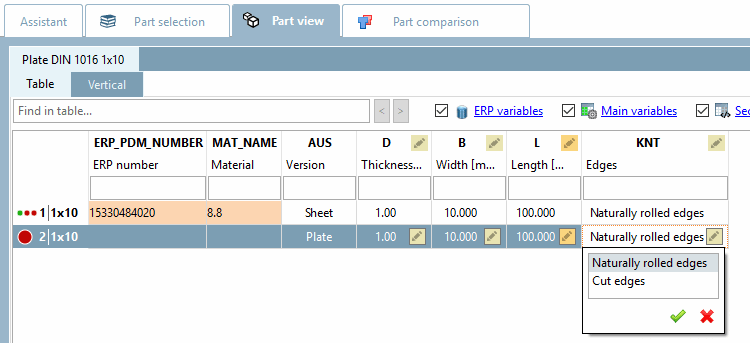

    Esempio di PARTdataManager: selezione di campi elenco con nomi diversi

    Figura 7.491. Esempio di PARTdataManager: selezione di campi elenco con nomi diversi

  • Tipo Variabile intervallo di valori con grafica [Value range variable with graphics]: Intervallo divalori con visualizzazione di valori testuali (con valori numerici sullo sfondo) + grafica

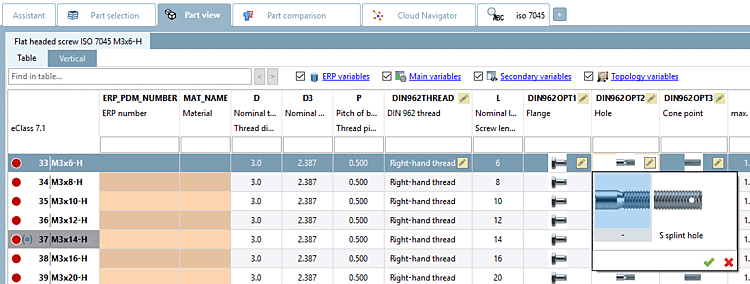

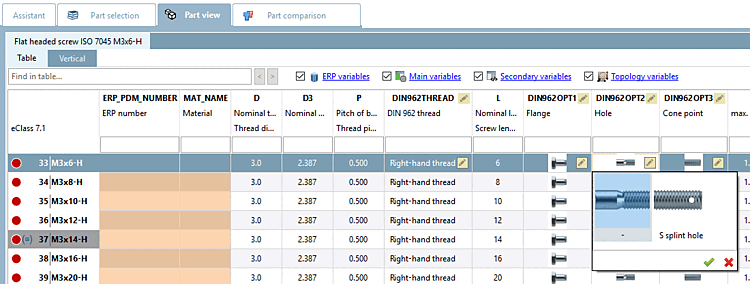

    Esempio di PARTdataManager: selezione del campo elenco con denominazioni e grafici

    Figura 7.492. Esempio di PARTdataManager: selezione del campo elenco con denominazioni e grafici

Di seguito viene descritto come vengono creati i diversi tipi di intervallo di valori in PARTdesigner.
