7.8.13.1.  Tipo "Variabile dell'intervallo di valori"

In Di seguito viene illustrato come creare una variabile di intervallo di valori [Value range variable] . [90]

  1. Creare la variabile desiderata alla voce Name.[91]

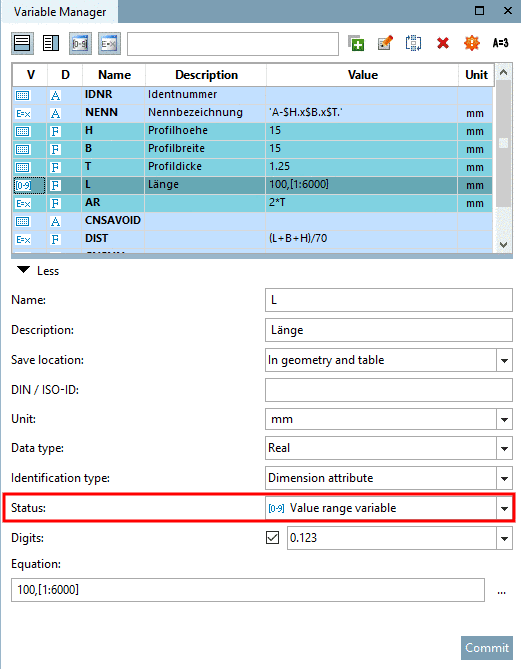

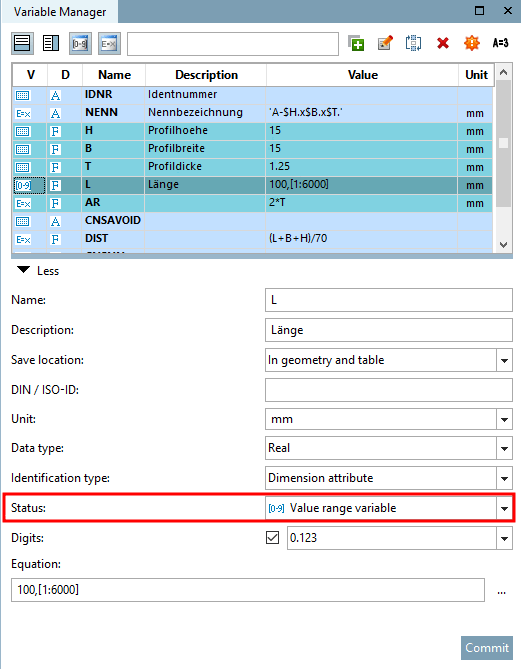

  2. In Stato [Status], selezionare l'opzione Variabile dell'intervallo di valori [Value range variable].

    Figura 7.493.

  3. Immissione nel campo di input sotto Formula [Equation]:

    Esistono vari sottotipi del tipo di variabile intervallo di valori [Value range variable]. La tabella seguente mostra la sintassi da utilizzare:

    1. Gamma di valori

      Gentile

      Espressione

      Spiegazione

      Definizione dell'area con i confini inclusi

      [10:100]

      parentesiquadre

      Viene definito un intervallo da 10 a 100.

      Definizione dell'area senza confini chiusi

      ($A1.:90)

      stafferotonde

      Viene definito un intervallo da A1 a 90, dove A1 è il nome della variabile.

      Definizione dell'area con valore predefinito 100,[1:6000]

      È stato definito un intervallo da 1 a 6000 con un valore predefinito di 100.

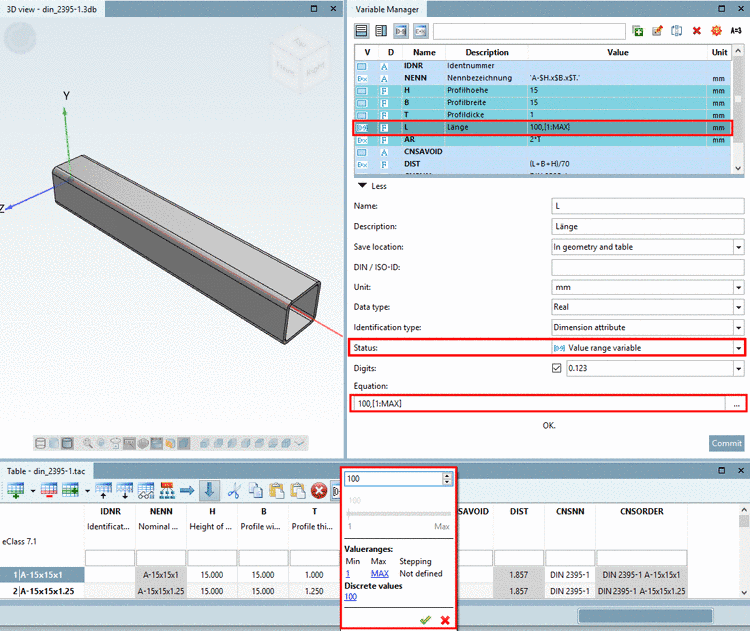

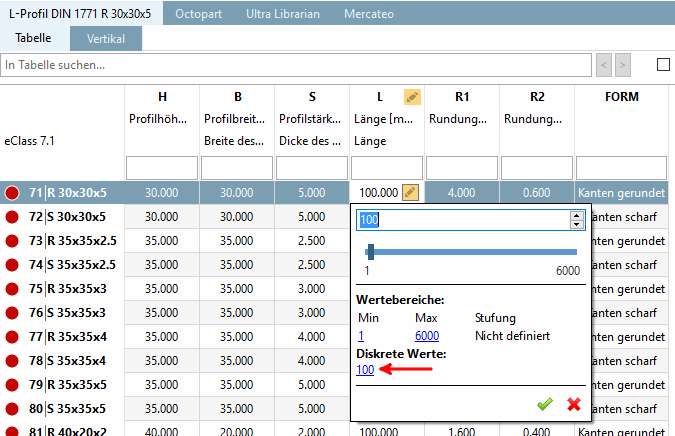

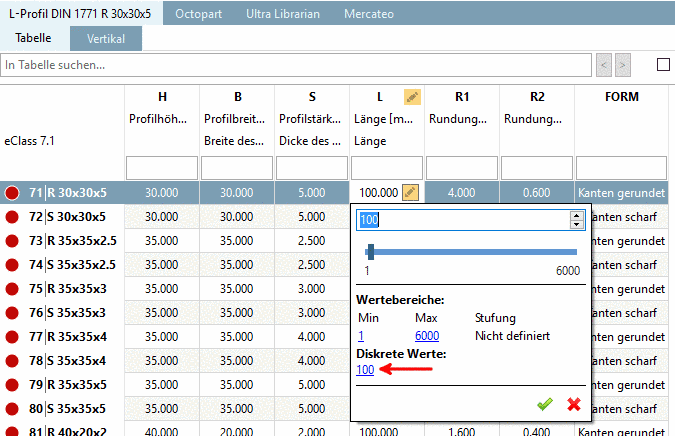

      L'intervallo di valori viene visualizzato nel PARTdataManager alla voce Intervalli di valori [Value ranges] ; il valore predefinito viene visualizzato anche alla voce Valori discreti [Discrete values].

      Figura 7.494.

      Definizione dell'intervallo all'interno di una condizione IFBeispiel:

      IF( FORM1 .EQ. 1) THEN
L1 ='100,[1:6000]'
ELSE L1 ='100,[1:2000]'
ENDIF

      A seconda del valore di un'altra variabile, vengono definiti intervalli di valori diversi. Sezione 7.8.13.4, “Tipo "Variabile dell'intervallo di valori" combinata con la condizione IF (algoritmo caratteristico ) ” Vedere .

      Definizione dell'intervallo con incremento

      [100:300/50]

      parentesiquadre

      senza backslash!

      Viene definito un intervallo compreso tra 100 e 300 e un incremento di 50.

    2. Valori discreti

      Gentile

      Espressione

      Spiegazione

      Enumerazione [Enumeration]

      1,3,5,7,9,$A2.

      Enumerazione di valori discreti

      La variabile selezionata può avere solo i valori 1,3,5,7,9 e il valore corrente della variabile "A2".

      [Nota]Nota

      Quando si utilizzano valori discreti, è possibile selezionare in alternativa i metodi con variabile di intervallo di valori con designazione [Value range variable with naming] e variabile di intervallo di valori con grafica [Value range variable with graphics] in Stato [Status].

    [Nota]Nota

    Se si utilizzano variabili [Variables] all'interno dell'espressione dell'intervallo di valori, inserire un segno $ davanti alla variabile e un "." (punto) dopo la variabile!

    Di seguito sono riportate alcune illustrazioni esemplari.

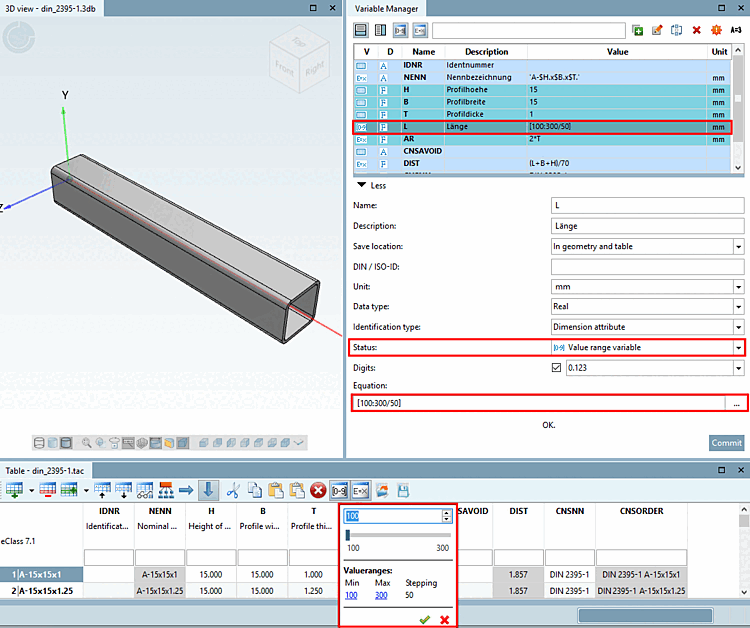

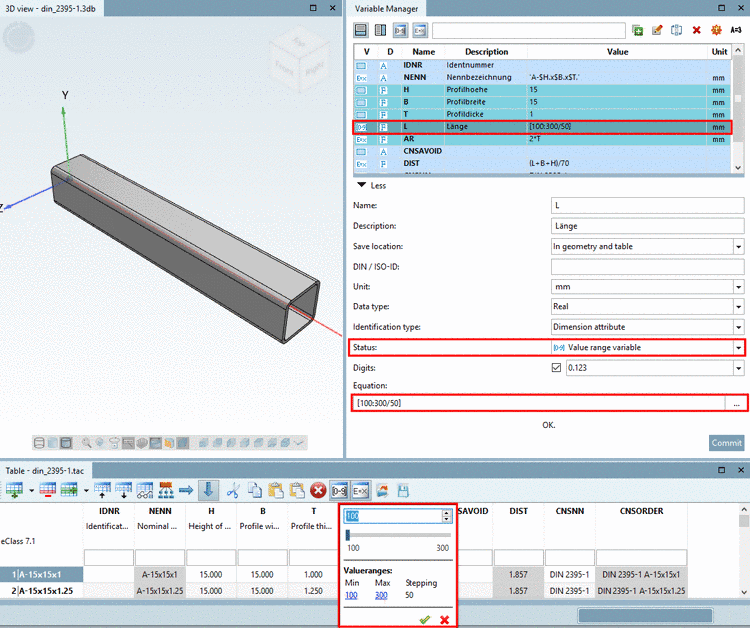

    Esempio: intervallo da 100 a 300 con una larghezza di passo specifica (incremento [Stepping] ) di 50

    Figura 7.495. Esempio: intervallo da 100 a 300 con una larghezza di passo specifica (incremento [Stepping] ) di 50

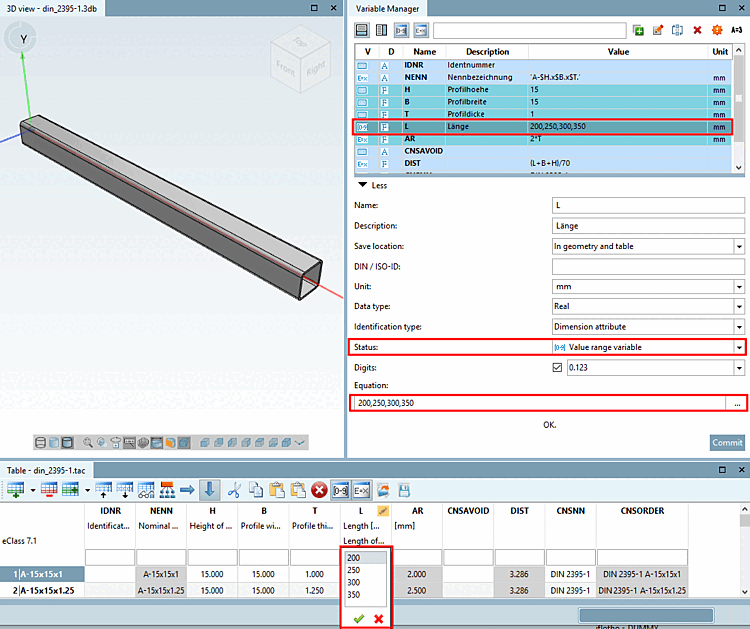

    Esempio: enumerazione di valori

    Figura 7.496. Esempio: enumerazione di valori

  4. Verificare nella tabella se la funzione è quella desiderata.

    A tal fine, fare clic nel campo dell'intervallo di valori e selezionare il valore desiderato.

  5. È possibile eseguire il test anche in PARTdataManager. La visualizzazione della tabella e la selezione dei valori sono identiche a quelle di PARTdesigner.

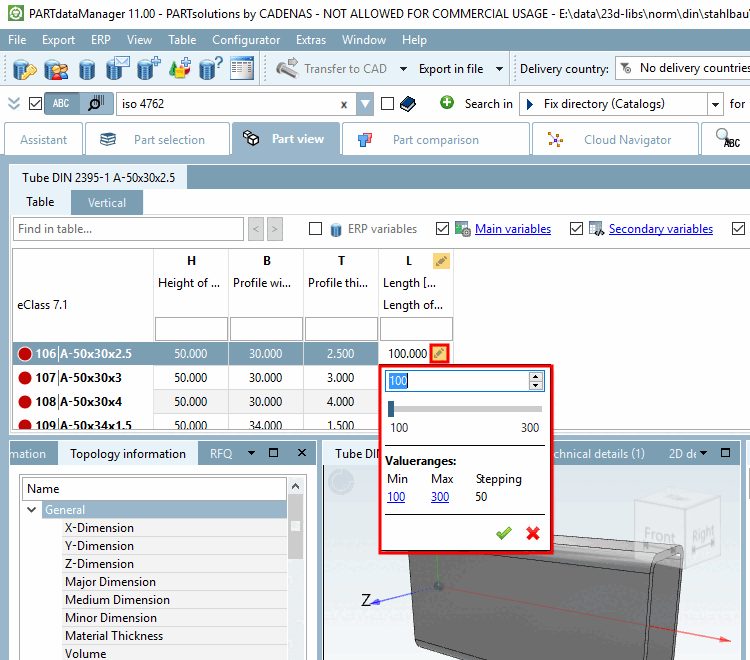

    Selezione dell'intervallo di valori nel PARTdataManager

    Figura 7.497. Selezione dell'intervallo di valori nel PARTdataManager



[90] Puoi trovare gli esempi appropriati nella sezione Catalogo di formazione nella directory \v11_news\value_ranges\value_ranges_standard\default.prj|default_and_max.prj|listing.prj|simple.prj|stepwise.prj. La DIN 2395 è stata utilizzata come base per gli esempi.

[91] Sezione 7.8.10, “ Gestore delle variabili - I singoli parametri ”Le informazioni di base sulla procedura sono disponibili all'indirizzo .
